铸铁轴支架机械结构三维设计作品

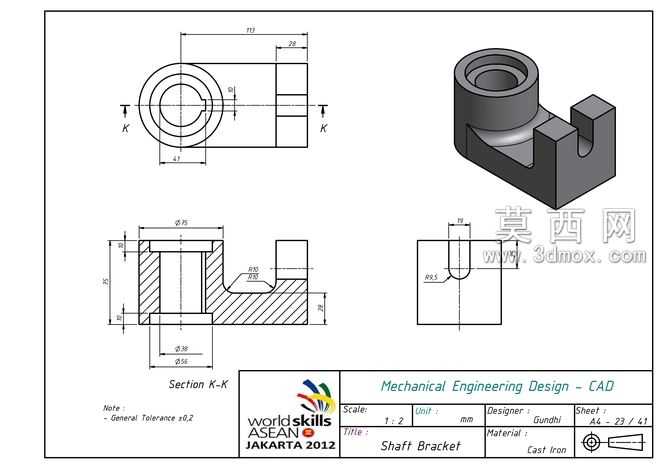

本作品为轴类支撑用支架的三维参数化设计成果，建模过程严格遵循机械制图投影规范，以工程图纸标注的尺寸公差为核心依据，先通过二维草绘绘制支架的轴向、径向轮廓基准，确定同轴圆筒结构与侧边叉形支撑座的相对位置关系，再通过拉伸、旋转、切除等基础特征命令完成主体结构的搭建。建模阶段重点把控圆筒内孔与外圆的同轴度要求，对圆筒与叉形座衔接的过渡圆弧做了平滑处理，避免应力集中隐患，同时还原了图纸中K-K剖面展示的内部壁厚结构，保证各安装面的平面度、孔位的位置度与图纸标注完全一致。材质设定上匹配图纸标注的铸铁材质，为模型赋予灰铸铁的哑光金属质感，渲染阶段采用正交视角与等轴测视角结合的展示方式，既呈现二维工程图的尺寸标注逻辑，也通过立体渲染图直观展现支架的整体空间形态，清晰呈现圆筒的轴孔结构、侧边叉形槽的开口形态、底部安装基面的平整结构。设计过程中充分考虑该支架的实际使用场景，作为轴类零件的支撑构件，重点强化了轴孔承载区域的结构强度，衔接部位的圆角过渡既符合铸造工艺的脱模要求，也能有效降低使用过程中的应力集中风险，叉形槽的尺寸设计适配对应连接件的安装间隙，保证装配后轴件运转的稳定性。整个建模过程严格执行通用公差要求，所有未注公差尺寸均控制在0.2mm的公差范围内，确保三维模型与二维工程图纸的尺寸完全匹配，可直接用于后续的工程分析、工艺编制以及生产加工参考，模型结构完整无破面，特征树逻辑清晰，可根据实际使用需求快速调整关键尺寸参数，适配不同轴径、不同安装场景的支撑需求。
