手摇式咖啡研磨设备结构设计方案

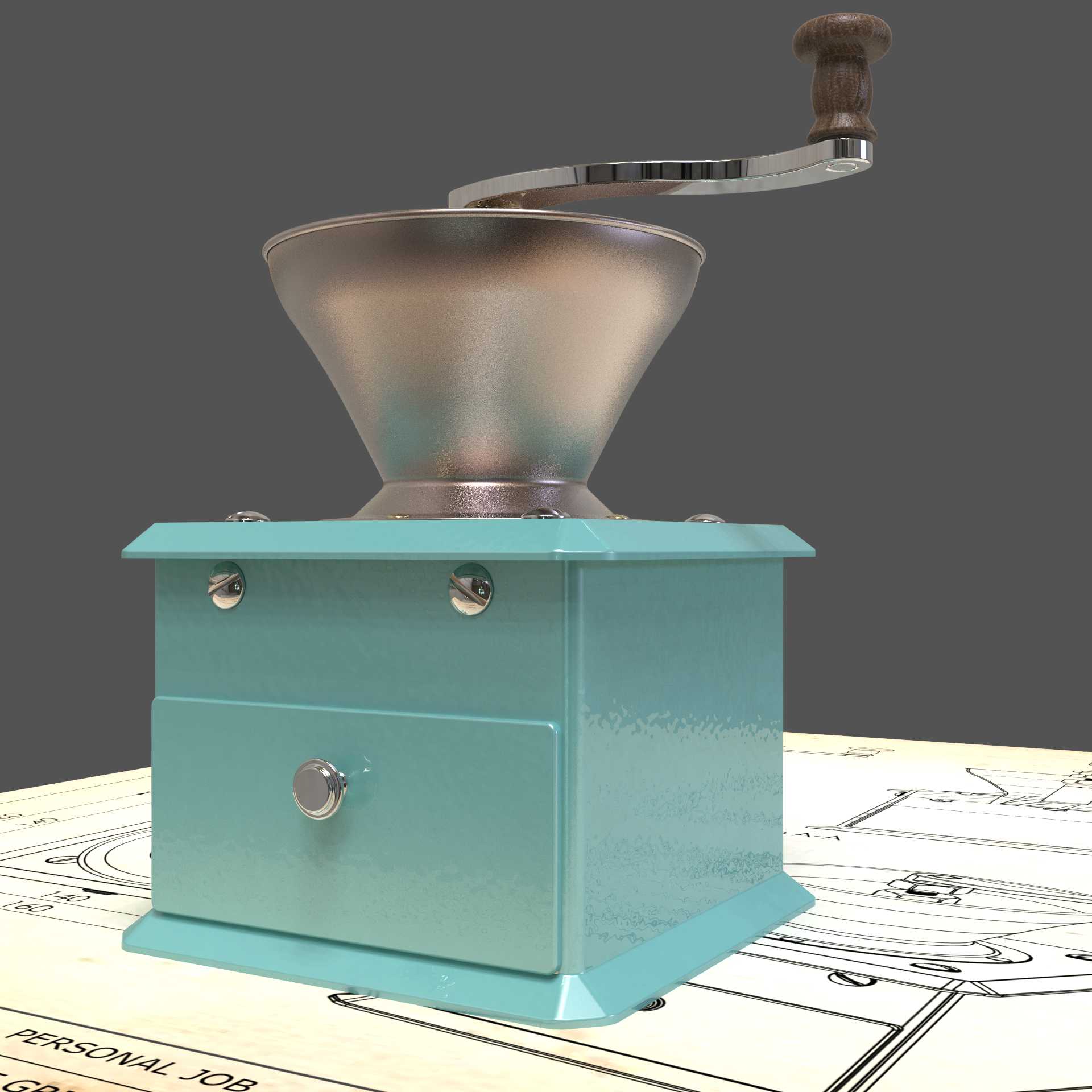

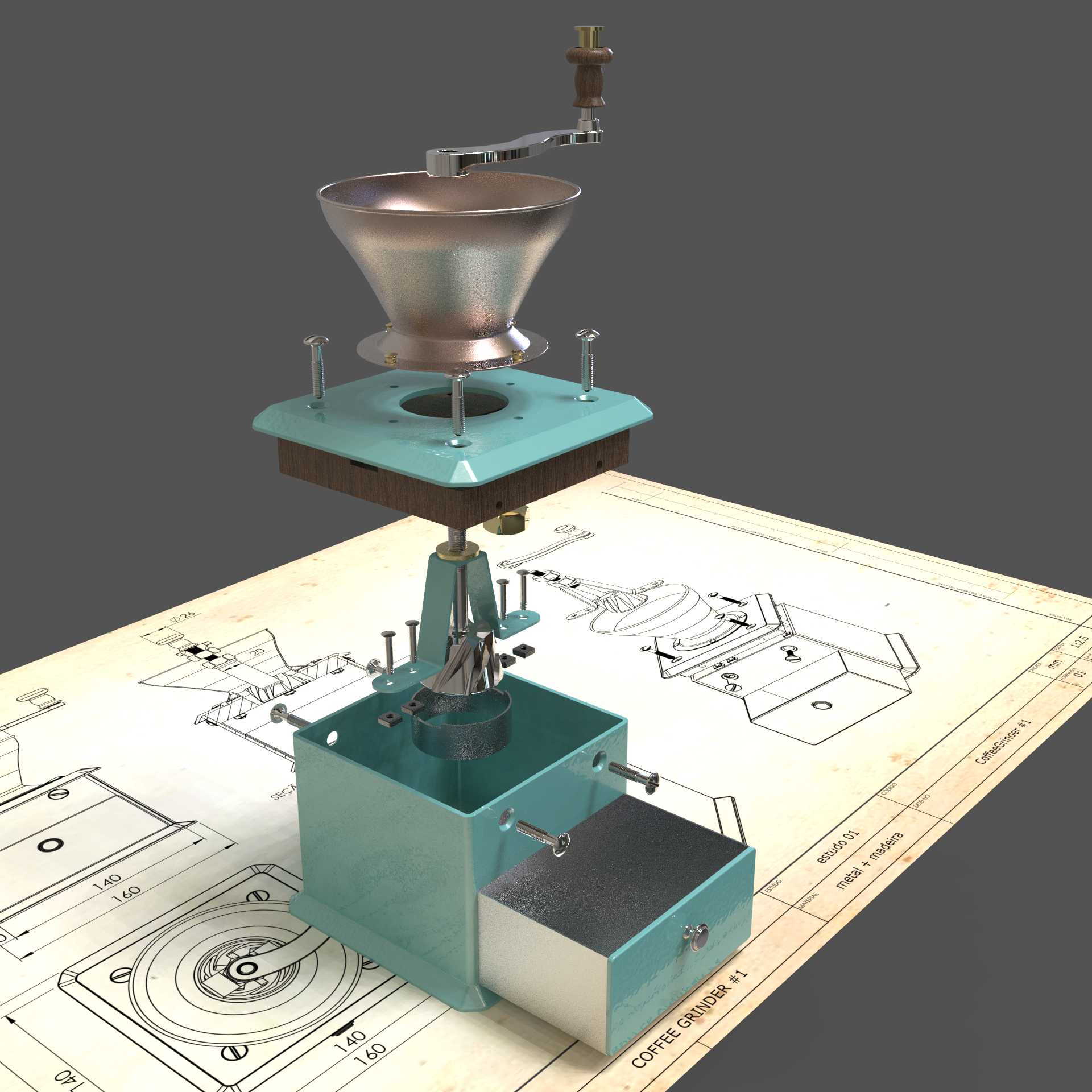

　　这款手摇驱动的咖啡研磨设备，核心应用场景覆盖家庭手冲咖啡制作、小型咖啡馆吧台辅助磨豆、户外露营便携咖啡制备等多个场景，区别于商用大型电动磨豆机的大体积高功耗设计，该结构完全依靠手动输入扭矩驱动磨盘运转，无需外接电源，适配无供电条件下的咖啡粉制备需求。从实际使用用途来看，设备核心功能是将烘焙完成的咖啡豆，通过定磨盘与动磨盘之间的相对剪切、挤压作用，研磨成不同粗细规格的咖啡粉，可适配手冲、法压壶、摩卡壶、意式浓缩等不同冲煮方式对粉粒粒径的要求，磨盘间隙可通过顶部的调节旋钮实现无级微调，调节过程带有清晰的档位阻尼反馈，避免使用过程中因震动导致间隙偏移。从设计思路层面，整体结构采用模块化拆分逻辑，从上至下依次分为摇臂驱动模块、磨盘研磨模块、

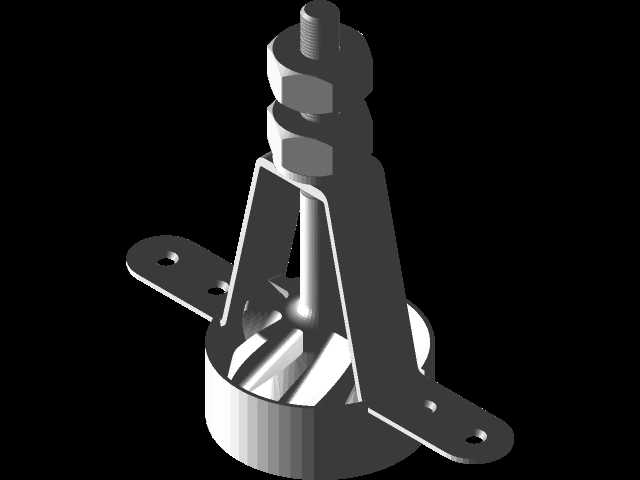

　　粉仓收纳模块三个独立单元，各单元之间通过螺纹副实现快拆连接，无需额外工具即可完成整机拆解，方便日常使用后的残粉清理与磨盘维护。驱动模块采用偏心摇臂设计，摇臂握持端套有防滑转动套，操作时摇臂绕中心轴做圆周运动，通过内部的行星减速齿轮组将输入扭矩放大后传递给动磨盘，降低手动操作的施力强度，即便是硬度较高的深烘咖啡豆，也能以较小的握持力完成研磨过程，避免长时间操作出现手腕酸痛的问题。磨盘模块选用高硬度不锈钢锥磨结构，相比平磨结构发热更低，研磨过程中不会因摩擦生热导致咖啡豆香气提前散失，磨盘表面的切削齿经过梯度排布，入料口位置的粗齿负责初步破碎咖啡豆，向下逐步过渡到细齿完成精细化研磨，保证出粉粒径均匀度，减少细粉占比，

　　避免冲煮过程中出现过萃问题。粉仓模块采用食品级透明材质制作，可直观观察内部粉量积累情况，粉仓与磨盘出料口之间设置有挡粉片，研磨完成后取下粉仓时不会出现残粉洒落的问题，粉仓口部设置有密封胶圈，短时间存放研磨好的咖啡粉时可减少香气散失。外形尺寸方面，整机高度控制在180mm以内，最大外径65mm，摇臂展开后最大回转半径110mm，收纳时摇臂可折叠贴合机身侧面，收纳后整体尺寸可轻松放入常规双肩包侧袋或户外露营装备收纳包中，安装边界上，设备底部设置有硅胶防滑垫，放置在吧台、桌面等平整表面时，依靠硅胶垫的摩擦力即可抵消摇臂转动时产生的扭转力，无需额外夹持固定结构，使用时无需对安装台面做任何改造，直接放置即可稳定操作。结构细节上，

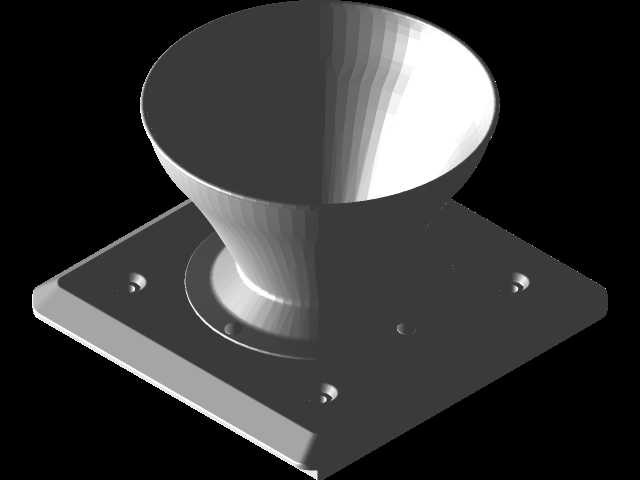

　　入料豆仓设置在磨盘上方，最大容纳咖啡豆量为25g，刚好满足单次双人份咖啡冲煮的豆量需求，豆仓盖与仓体之间设置有卡扣结构，研磨过程中盖上仓盖可避免咖啡豆跳动溅出，同时减少研磨过程中产生的噪音向外传递。所有与咖啡豆、咖啡粉接触的结构件均采用食品接触级材质，不存在卫生死角，拆解后每个零件都可直接用水冲洗，晾干后即可重新组装使用，长期使用不会出现咖啡油渍堆积的问题。传动齿轮组采用润滑脂密封设计，日常使用无需额外添加润滑油，避免油脂渗漏污染咖啡粉，齿轮啮合间隙经过优化调整，摇臂转动过程中无明显卡顿与异响，操作手感顺滑。整机配重经过合理分配，重心集中在下部磨盘位置，放置在桌面时稳定性更好，摇臂转动过程中不会出现整机晃动侧翻的问题，即便是表面光滑的玻璃台面，也能保持稳定的工作状态。
