镂空编织型环形保持架结构设计

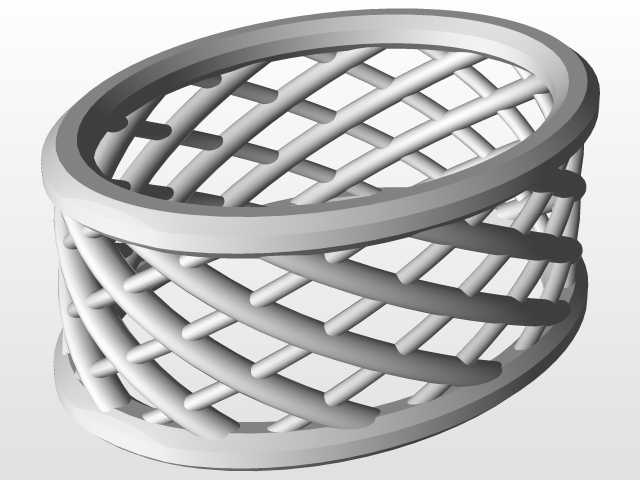

　　该环形镂空构件的设计逻辑脱胎于滚动轴承保持架的功能需求，同时拓展了轻量化防护、流体导流类场景的适配性，整体采用等截面环向编织格栅构型，内外圈设置等宽实体挡边，中间承力段为交叉斜置的筋条交错排布，形成连续的菱形镂空网格。从实际应用场景来看，这类结构首先适配深沟球、调心滚子类轴承的滚动体分隔需求，镂空区域可预留滚动体的安装卡位，交叉筋条在周向形成均匀的分隔间距，避免滚动体运转过程中发生相互摩擦、碰撞，同时镂空结构可大幅降低保持架自身的转动惯量，适配高转速工况下的低惯量运转要求；除此之外，该结构也可作为流体管路中的导流整流构件，菱形网格可对通过的流体进行分层梳理，降低紊流产生的概率，也可作为小型设备的通风防护外罩，在保证结构强度的前提下最大化通风通流面积。

　　设计过程中采用扫掠加弯曲的成型逻辑，首先绘制单根筋条的等截面轮廓，以螺旋交叉的空间路径作为扫掠引导线，完成单组斜向筋条的成型后，通过环形阵列完成整周筋条的排布，再通过弯曲特征修正筋条与内外挡边的衔接圆角，避免衔接处出现应力集中。内外挡边的宽度设置为筋条直径的1.5倍，可保证筋条与挡边的结合强度，同时挡边的外径与安装腔体内径采用间隙配合，单边间隙控制在0.1-0.2mm区间，既保证构件可顺利装入安装位，又避免运转过程中出现过大的径向窜动。筋条的交叉位置采用实体融合处理，不存在拼接缝隙，可避免交变载荷下交叉位置出现开裂失效，筋条的截面直径根据整体环径的比例设置，通常为整体环高的1/8-1/6，保证筋条既有足够的支撑强度，又不会占用过多的镂空空间。

　　从安装边界来看，构件的轴向高度与内外挡边的宽度比例控制在3:1左右，安装时可通过内外挡边的端面与安装腔体的定位台阶贴合，实现轴向定位，不需要额外设置固定卡扣或连接孔，依靠配合间隙即可完成径向限位，适配轴向窜动量较小的回转类工况。结构的镂空率控制在65%-70%区间，在同尺寸实心环形构件的基础上减重超过60%，对于有轻量化要求的精密回转设备而言，可有效降低整体运转负载，减少驱动端的动力损耗。筋条的排布角度与轴向呈45度交叉，该角度下筋条可同时承受周向扭力与轴向冲击力，相较于直筋排布的结构，抗扭强度提升40%以上，在滚动体对保持架产生周向撞击时，斜置筋条可将冲击力分解为沿筋条轴向的分力与垂直筋条的分力，降低筋条受垂直载荷发生断裂的风险。

　　在实际加工适配性上，该结构既可以通过金属3D打印一次成型，也可通过注塑工艺完成非金属材质的批量生产，设计时在筋条与挡边的衔接位置预留了1mm的铸造圆角，适配注塑或铸造工艺的拔模与脱模需求，避免出现尖角位置的填充不足问题。如果作为轴承保持架使用，材质可选用尼龙加玻纤或者铜合金，镂空位置可存储一定量的润滑脂，在运转过程中持续为滚动体提供润滑，减少润滑脂的加注频率；如果作为导流构件使用，可选用不锈钢材质，表面做抛光处理，降低流体通过时的阻力，同时菱形网格的边缘做倒钝处理，避免流体中的纤维类杂质被网格勾挂造成堵塞。
