剖分式球轴承支撑座三维结构设计

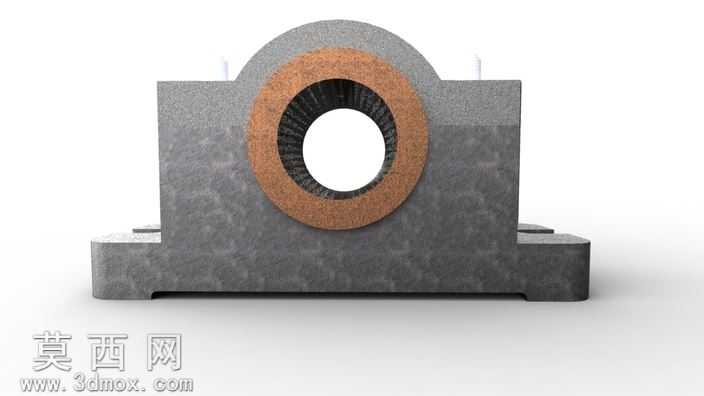

本作品为球轴承配套使用的剖分式支撑座三维模型，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计通用规范，对支撑座的各部分结构尺寸进行了精准还原。模型主体结构分为底座、支撑立壁、轴承安装腔三个核心部分，底座部分设计有对称分布的安装沉孔与底部定位凹槽，可实现支撑座在设备安装基面的快速定位与紧固，避免运行过程中出现位移偏移；两侧支撑立壁采用圆弧过渡的加厚结构，在保证整体结构强度的同时有效降低了应力集中风险，顶部的半圆拱形结构既可以提升立壁的抗形变能力，也能为轴承安装预留足够的操作空间。轴承安装腔采用阶梯式设计，可适配带外圈挡边的深沟球轴承，安装腔内壁预留了均匀的配合公差，能够保证轴承外圈与座体的过盈配合精度，避免轴承运行过程中出现外圈打滑的问题。渲染阶段针对不同部件赋予了差异化的材质效果，座体主体采用灰铸铁材质，还原了铸铁件表面细微的磨砂颗粒质感与哑光金属色泽，轴承外圈挡边部分赋予铜合金材质，呈现出暖调金属光泽与轻微的磨损做旧效果，内部轴承保持架与滚动体则采用高碳钢材质，还原了精加工金属表面的细腻反光。设计过程中充分考虑了支撑座的实际使用场景，整体结构兼顾了装拆便捷性与运行稳定性，剖分式的结构设计无需拆卸轴端零部件即可完成轴承的更换与维护，可广泛应用于各类传动轴系的支撑场景，模型各部分结构均可编辑修改，能够直接用于工程图导出、装配干涉检查与有限元受力分析，为同类型支撑座的设计优化提供了可参考的三维数字化样板。
