通用电气轻量化铰接式金属支架结构设计

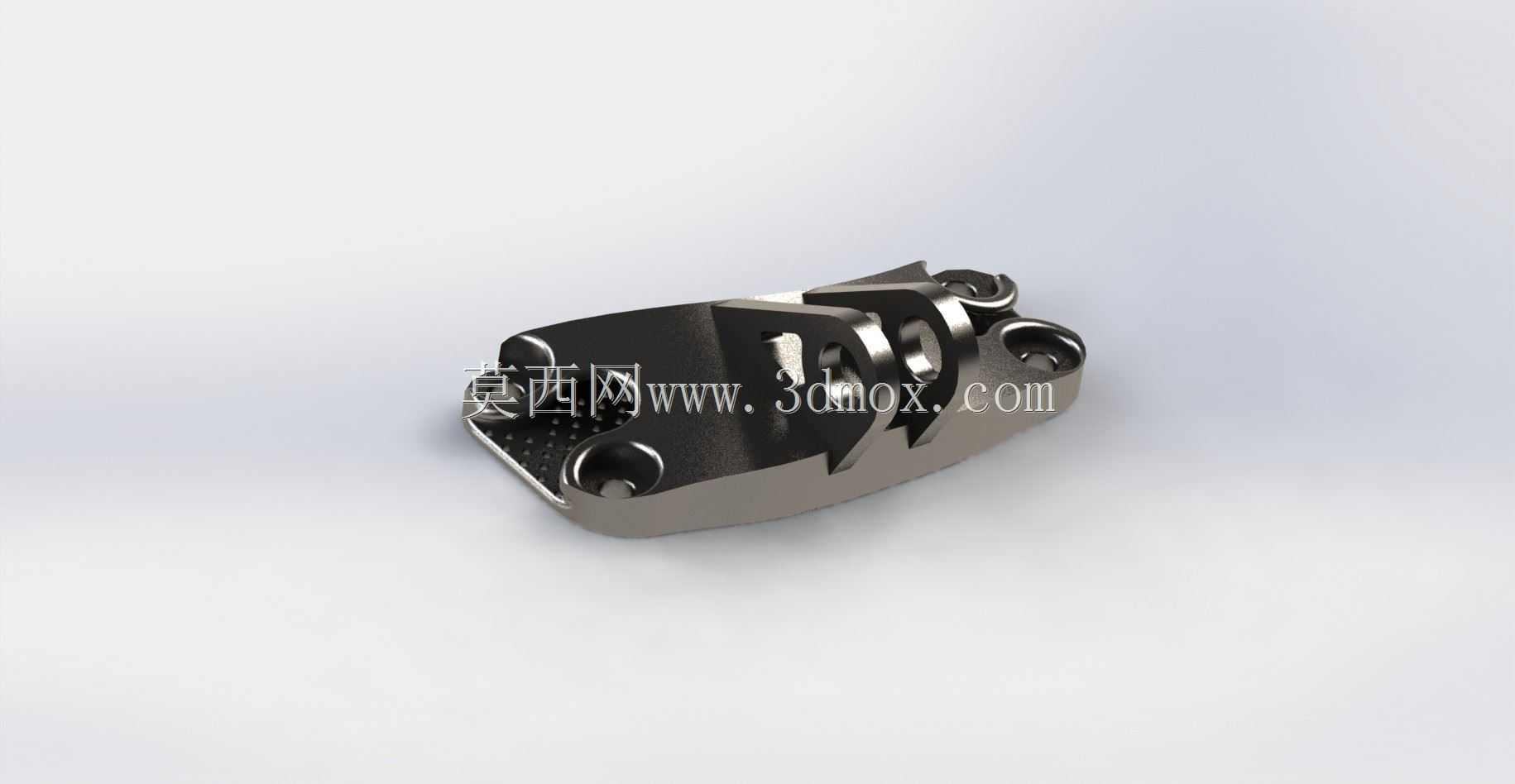

　　这款铰接式金属支架的设计，最初是面向工业电气设备内部的组件固定与相对位移补偿场景，在电气柜、工业控制模组、机载电气单元这类存在装配公差累积、运行微幅振动的工况下，普通刚性支架很容易因为应力集中出现固定点开裂、组件移位的问题，而带铰接自由度的支架结构，能够在一定范围内补偿安装面的形位公差，同时吸收设备运行过程中产生的微幅振动能量，避免硬连接带来的疲劳损伤。从结构本身来看，整体采用一体化铣削加工的基体配合铰接销轴的组合形式，基体部分通过拓扑优化完成了材料去除，在保证结构刚性的前提下将整体质量控制在较低水平，相比同载荷等级的实心铸钢支架，质量削减幅度超过七成，这对于对自重有严格要求的机载设备、移动电气单元来说，能够有效降低整体设备的负载，

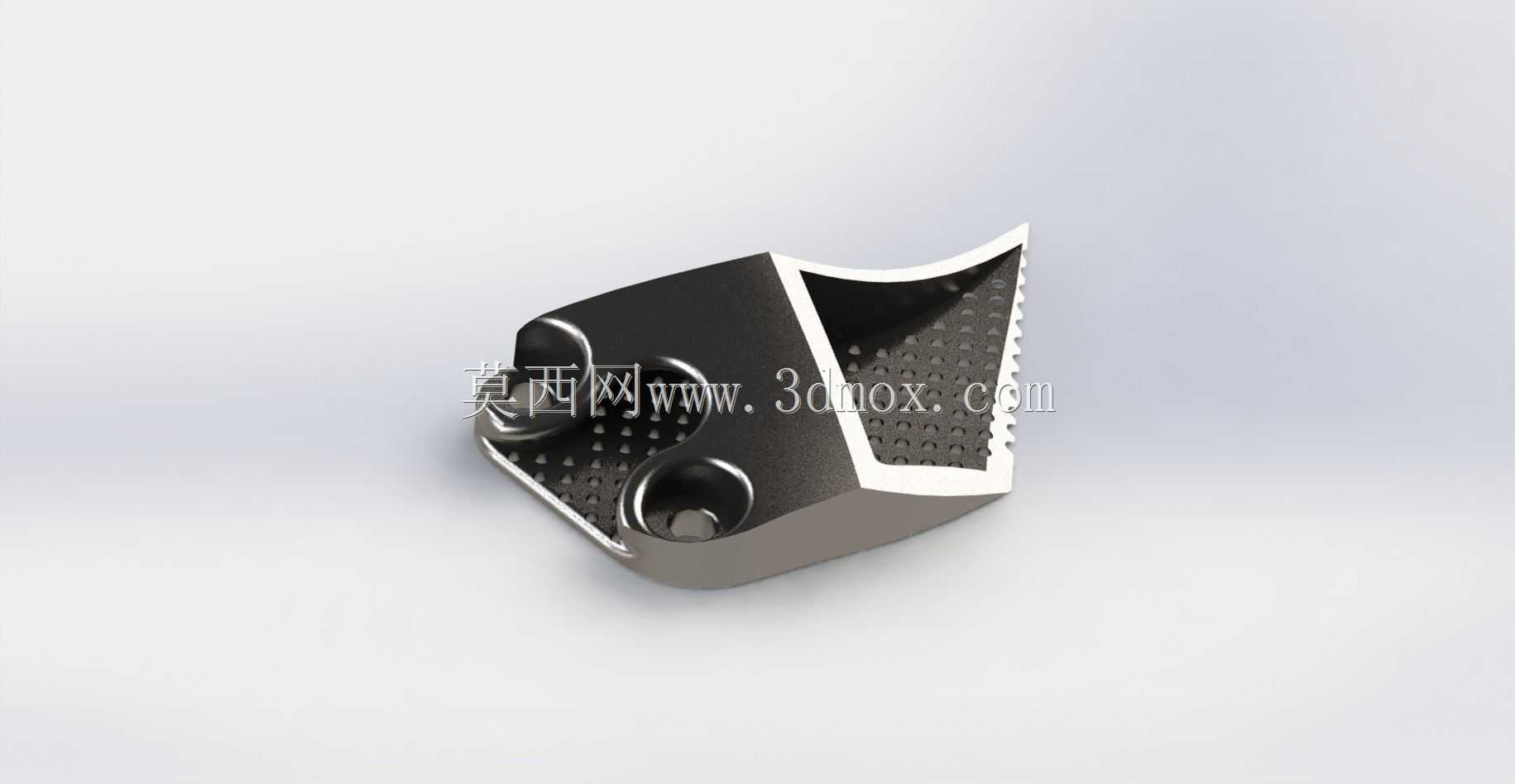

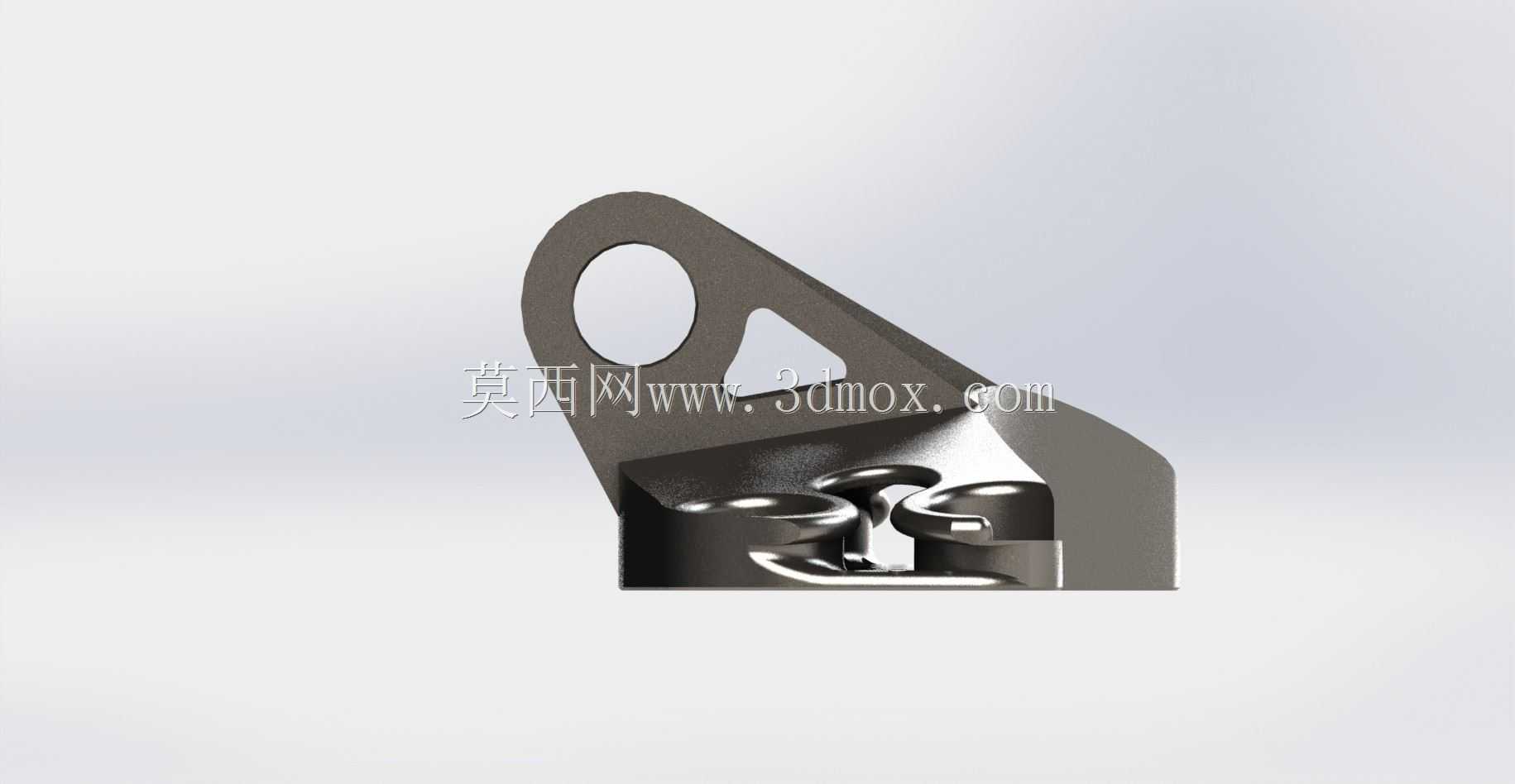

　　提升运行能效。支架的安装端设置了三个带沉孔的固定位，沉孔深度经过精确计算，能够保证固定螺栓安装后端面与支架表面齐平，不会突出干涉周边其他组件的装配，铰接端的配合间隙控制在0.02mm以内，既保证了铰接转动的顺滑度，又不会因为间隙过大产生运行过程中的旷量异响。设计过程中首先明确了支架需要承载的组件重量、允许的转动角度范围、安装空间的边界尺寸，先通过受力仿真确定主要传力路径，再沿着传力路径保留承力结构，去除非承力区域的多余材料，铰接部位的销轴孔做了衬套镶嵌的设计预留，实际生产中可以根据耐磨需求镶嵌铜衬套或者自润滑衬套，延长铰接部位的使用寿命，避免反复转动带来的孔位磨损。安装边界上，支架的固定孔位间距适配主流工业电气组件的通用安装孔距，

　　不需要额外做安装板的二次打孔改造，就可以直接替换原有同规格的刚性支架，铰接端的连接位设置了防脱卡槽，能够保证与被支撑组件连接后不会出现轴向窜动，即使在持续振动的工况下，连接可靠性也能得到保障。在实际应用场景中，这类支架除了电气设备内部的组件支撑，还可以用于小型工业设备的门板铰接支撑、传感器安装角度微调支架、小型管线的固定支撑等场景，因为本身的轻量化设计，即使在需要多支架排布的场景下，也不会给整体结构带来过多的自重负担。结构的外形做了全圆角过渡处理，没有尖锐的棱角，一方面能够避免安装过程中划伤操作人员或者线缆绝缘层，另一方面也能够减少应力集中点，提升结构的抗疲劳性能，所有的加工面都做了表面氧化处理，

　　能够在常规工业环境下具备不错的防锈抗腐蚀能力，不需要额外做表面涂装就可以直接使用。在建模过程中，铰接部位的配合公差、固定孔的位置度、安装面的平面度都做了严格的参数化设定，修改安装孔距、铰接角度范围、承载能力参数时，只需要调整对应参数就可以快速生成衍生型号，能够适配不同规格的电气组件安装需求，不需要从零开始重新建模，大幅提升同系列产品的设计效率。从受力特性来看，支架的主要承力筋板沿着受力方向布置，在承受垂直方向载荷时，筋板能够将力均匀分散到三个固定点上，不会出现局部应力过高的问题，铰接部位的受力面做了加宽处理，能够承受更大的径向载荷，即使在被支撑组件存在偏载的情况下，也能保证铰接结构不会出现卡滞或者变形。
