通用电气轻量化红色安装支架结构设计

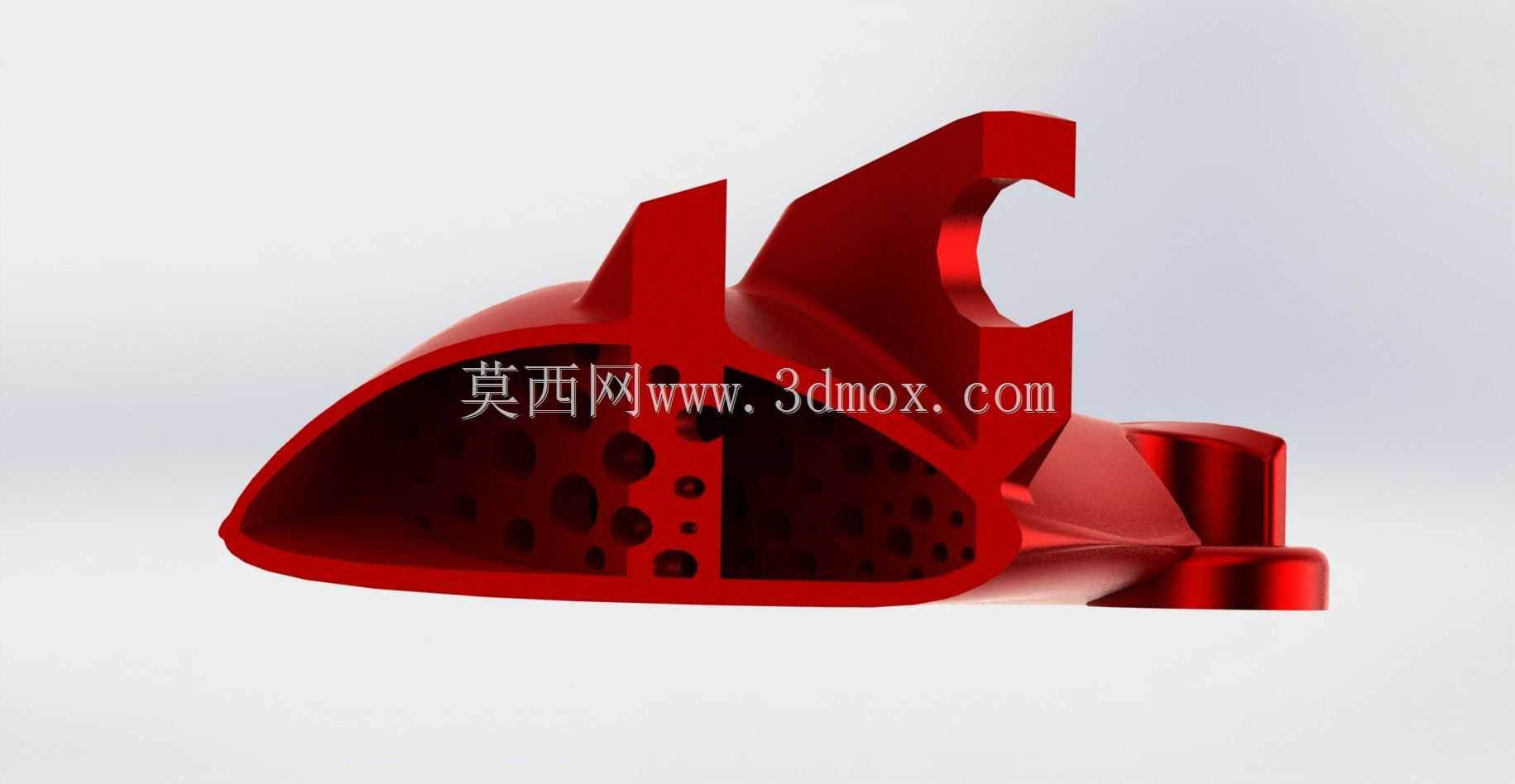

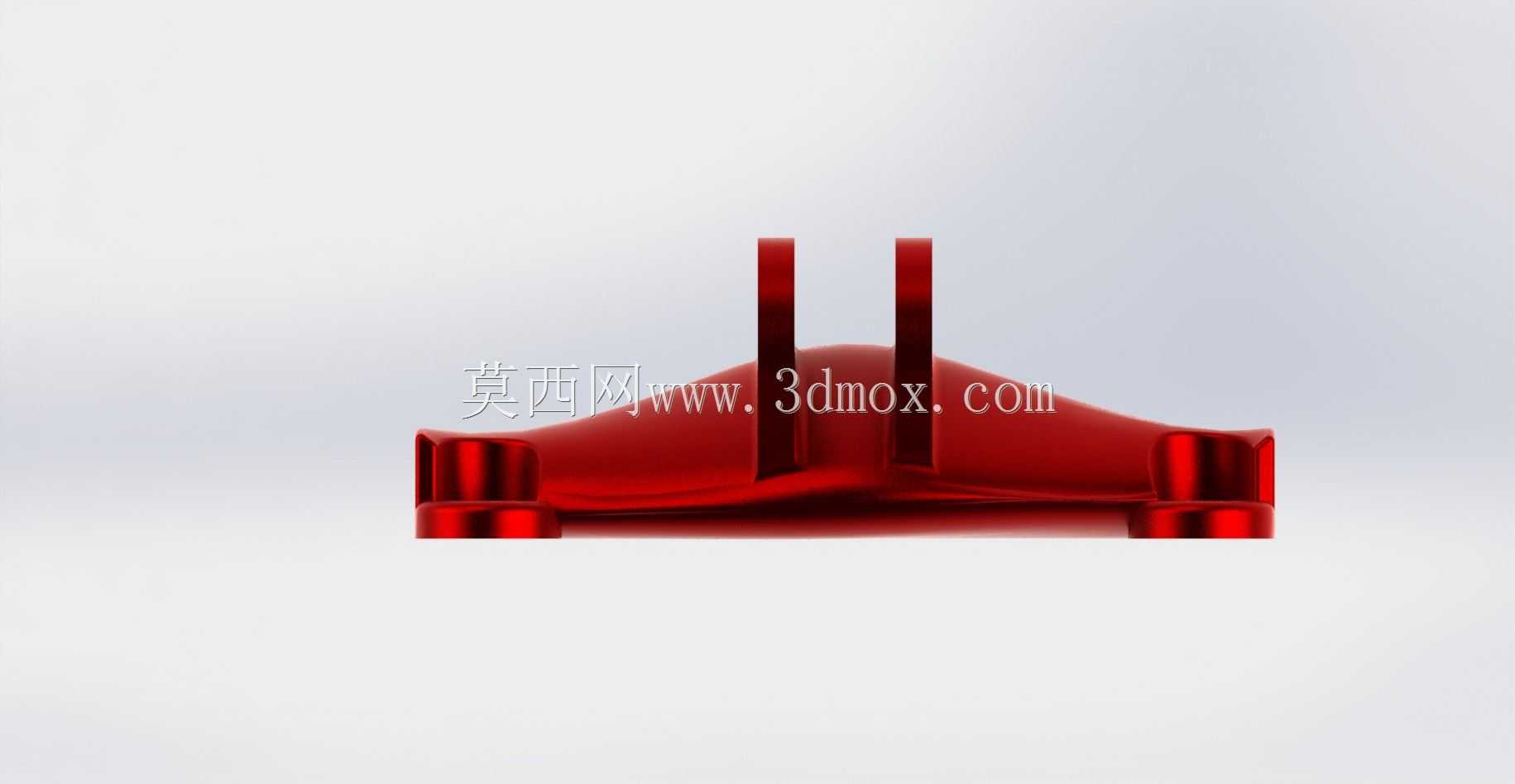

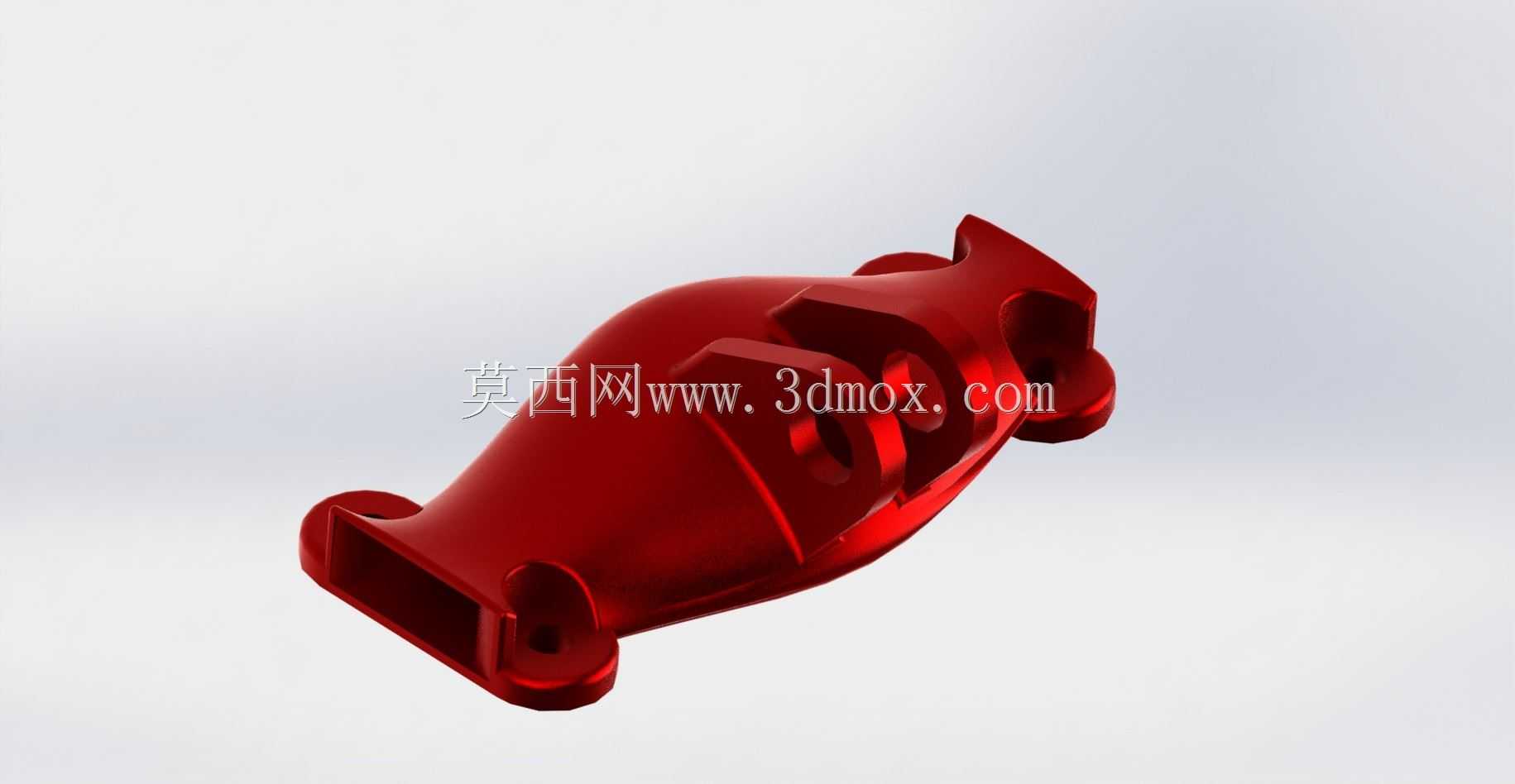

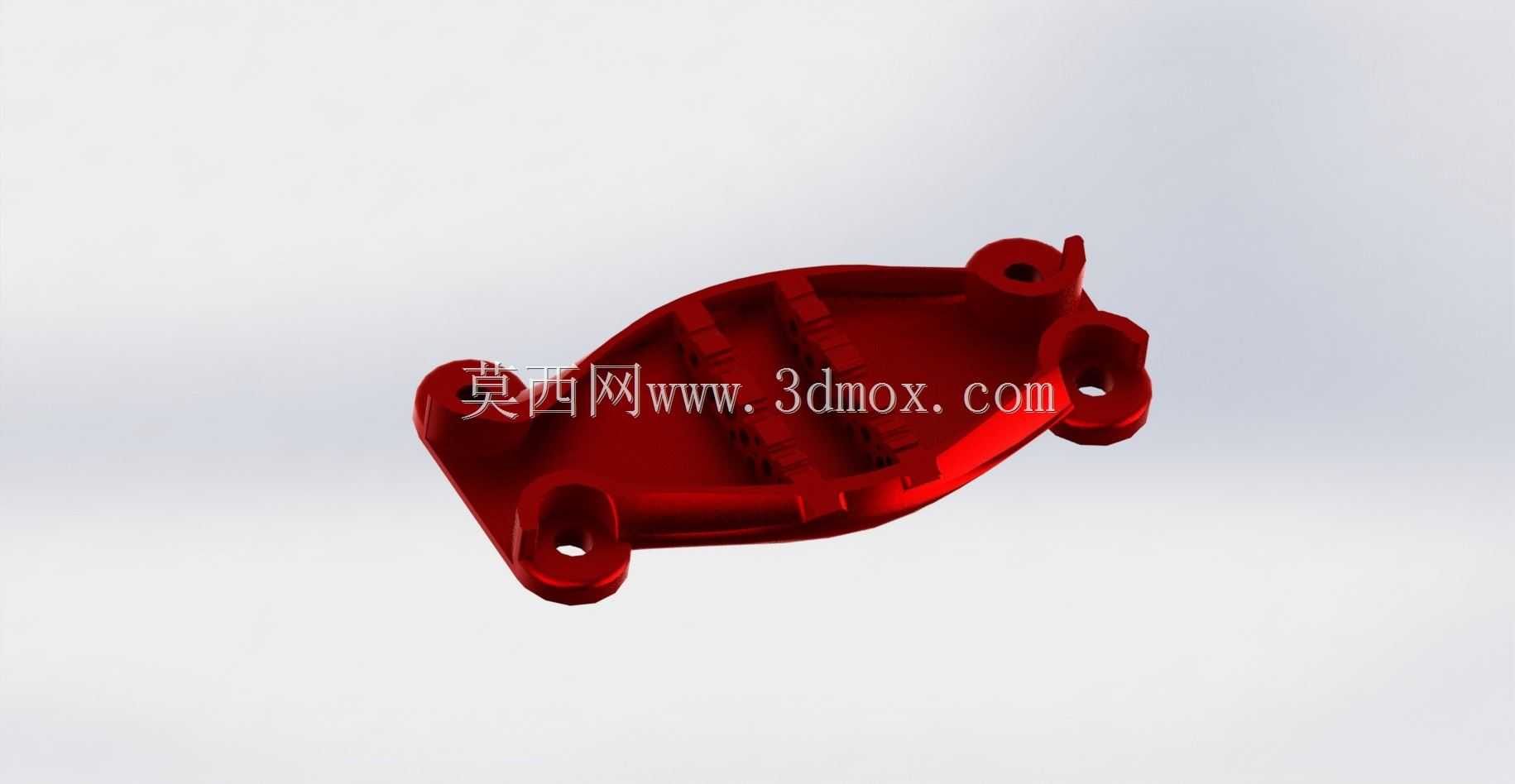

　　这款支架构件在工业电气配套场景中主要承担设备部件的承载与定位功能，常见于工业控制柜内部组件固定、户外电气设备外接模块安装、生产线电气检测单元的支撑定位等工况，需要在长期受载、环境温变、设备运行振动的条件下保持结构稳定性，避免连接部位出现松动、形变导致的电气部件对位偏差问题。从结构设计逻辑来看，该构件采用了拓扑优化后的异形曲面构型，在保证整体刚性的前提下最大化去除了非承载区域的冗余材料，相比同载荷等级的传统实心铸钢支架，材料利用率提升明显，自身重量大幅降低，能够有效降低配套设备的整体自重，对于移动类电气检测设备、机载电气配套单元这类对自重控制要求严苛的场景适配性更强。构件两端设置了带安装孔的法兰式固定座，安装孔位经过同轴度公差校验，

　　能够匹配标准规格的紧固螺栓，安装时可通过两端的固定面实现与安装基面的完全贴合，避免因贴合面存在翘曲导致的螺栓附加应力问题，固定座与主体承载段之间采用了大圆弧过渡结构，能够有效分散安装预紧力和工作载荷下的应力集中，避免长期受载下过渡区域出现疲劳裂纹。主体承载段的曲面构型并非单纯的造型设计，其截面厚度根据载荷传递路径做了差异化设置，载荷传递主路径上的壁厚保持足够的抗形变余量，非主承载区域则做了内凹减薄处理，表面的凸起加强筋沿着应力走向布置，不需要额外增加过多材料就能大幅提升构件的抗弯折、抗扭转性能。从安装边界来看，该构件的整体外轮廓尺寸适配常规电气组件的安装间距要求，两端安装孔的中心距符合通用电气配套件的安装规范，

　　不需要对现有设备的安装基面做额外打孔改造就能直接替换原有同功能支架，安装时的操作空间预留充足，使用常规紧固工具就能完成装配作业，不需要特殊的定制工装。构件的外表面做了均匀的红色涂覆处理，除了基础的防锈防腐蚀作用外，在设备内部布线、组件检修时能够快速识别该支撑构件的位置，避免检修过程中误拆、误碰导致的部件移位问题。在实际工况适配中，该支架能够承受垂直于安装面的额定静载荷，同时可抵御设备运行过程中产生的持续振动，在-20℃到80℃的工作环境温区内，结构形变量控制在电气组件允许的对位公差范围内，不会因温变导致的材料热胀冷缩影响连接可靠性。针对户外使用场景，该构件的涂覆层具备耐盐雾、耐潮湿的特性，能够在一般工业户外环境下长期使用，

　　不会轻易出现涂层脱落、基体锈蚀的问题。在结构细节处理上，所有棱边位置都做了圆角钝化处理，避免安装和检修过程中尖锐棱边划伤操作人员、破坏配套线缆的绝缘层，安装孔的端面做了沉台设计，螺栓紧固后螺栓头不会突出构件表面，避免与周边其他电气部件产生干涉。构件中部的内凹结构除了减重作用外，还可以作为配套线缆的走线通道使用，能够让配套的电气线缆沿着构件内侧布置，配合扎带固定后可以让设备内部走线更加规整，减少线缆杂乱带来的检修难度和安全隐患。从受力特性来看，当支架承受端部偏载时，曲面主体结构能够将载荷均匀分散到两端的固定座上，不会出现局部应力过高导致的结构形变，经过反复加载验证，其抗疲劳性能能够满足工业电气设备长期运行的使用要求，不需要频繁更换维护。
