通用电气轻量化多孔连接支架结构设计

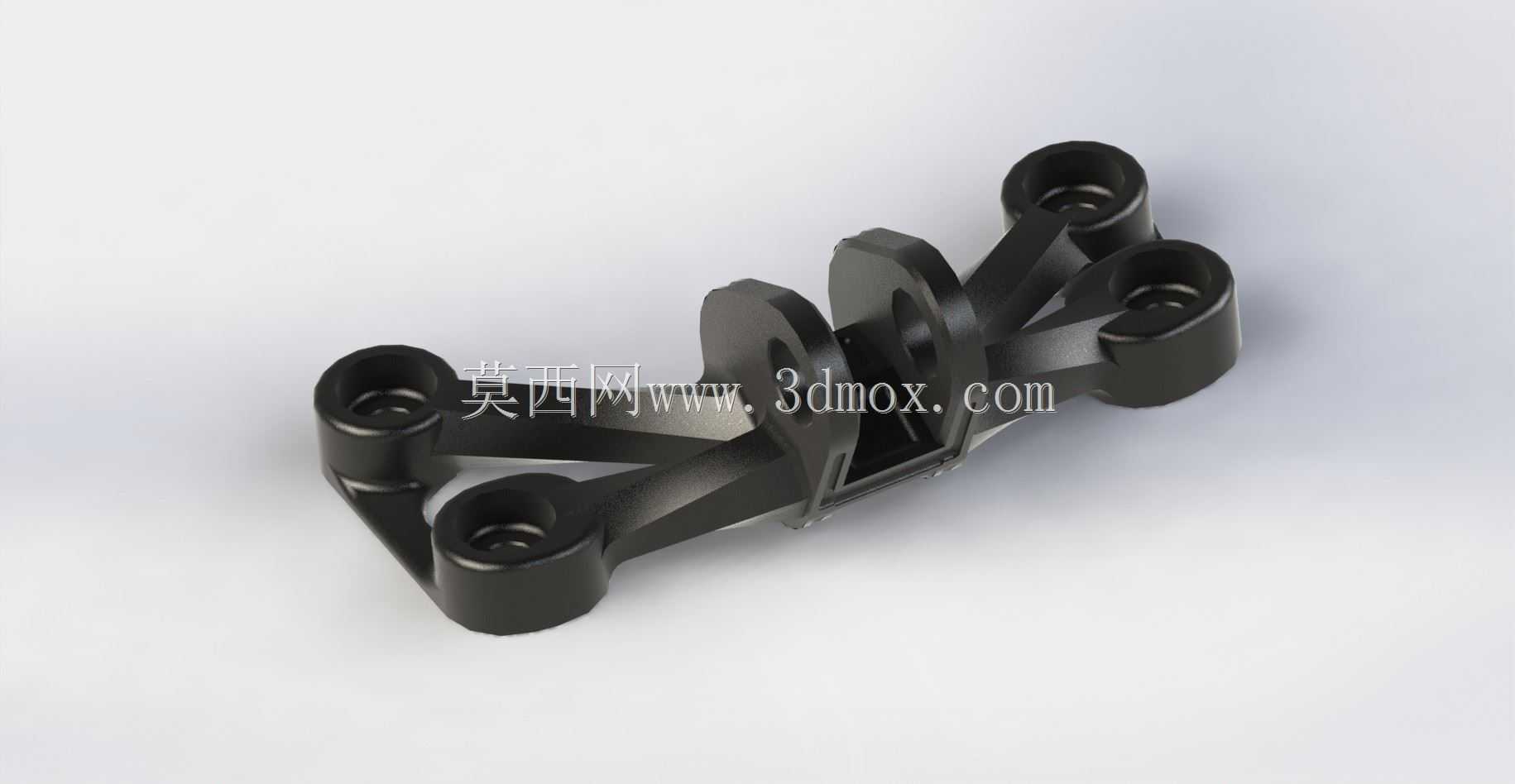

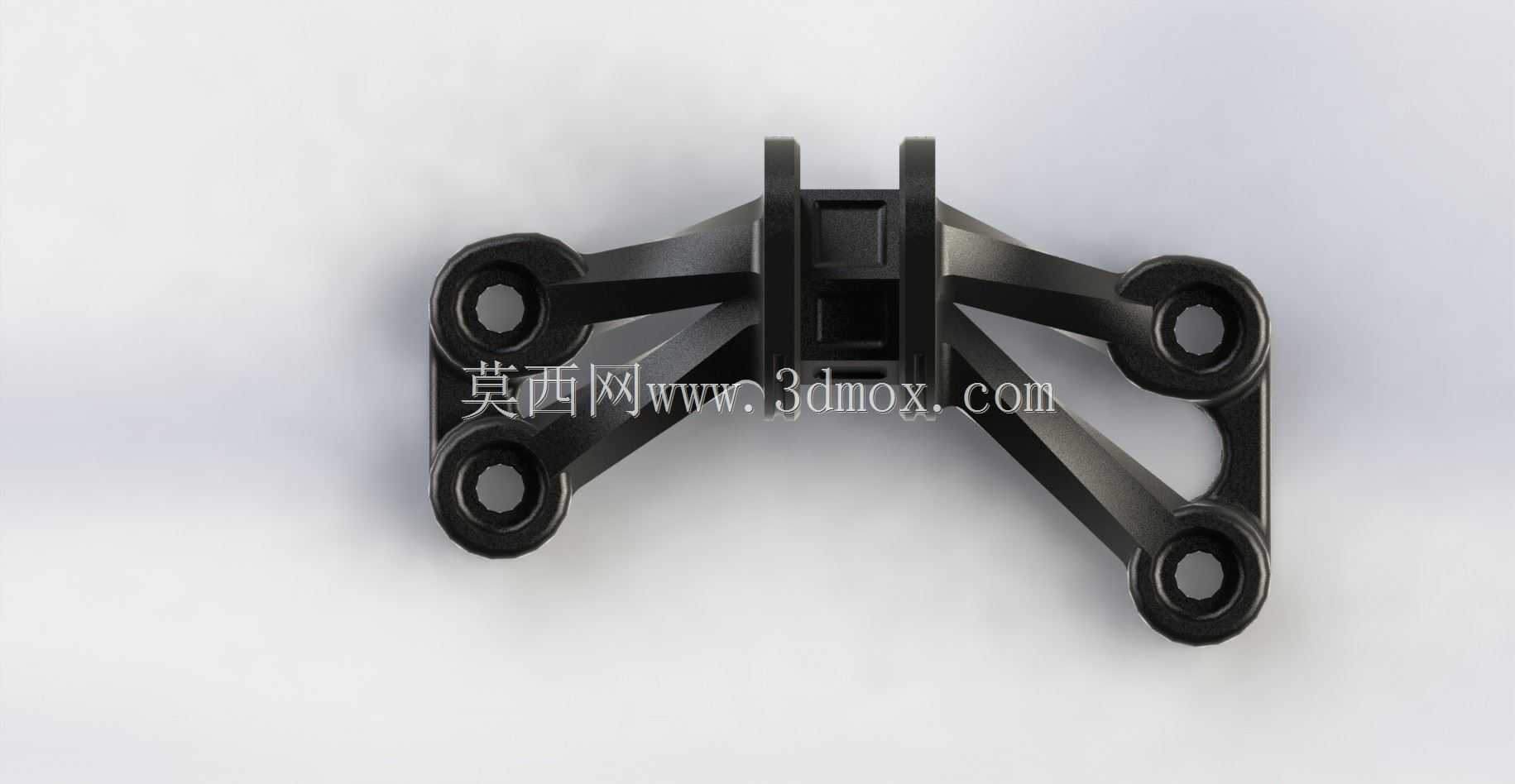

　　这款连接支架的设计核心围绕承力需求与轻量化目标的平衡展开，在工业电气设备的安装场景中，这类支架主要承担电气功能模块与设备主框架之间的连接固定作用，需要在设备运行产生的持续振动、温度交变带来的结构应力下保持足够的连接刚度，同时尽可能降低自身重量，减少对设备整体载荷的贡献，尤其在对重量敏感的机载、车载类电气设备集成场景中，支架的自重控制直接影响整体设备的重量指标。从结构形态来看，支架采用四孔分布式安装布局，四个带衬套孔位的安装端分别向外延伸，通过斜向加强筋与中部的对接基座相连，这种布局并非随意排布，而是基于实际安装界面的边界条件确定：四个安装孔分别对应主框架上预设的四个固定点位，孔位的中心距、

　　孔的内径尺寸完全匹配框架上预装的连接螺栓规格，安装时螺栓穿过孔位后可直接与框架上的螺纹孔锁紧，不需要额外增加转接垫片或者调整安装位置，能够保证装配时的定位精度，减少现场装配的调整工作量。中部的对接基座采用双卡槽式结构，卡槽的宽度、深度尺寸与待固定的电气模块安装端尺寸完全匹配，模块装入卡槽后可通过侧面的紧固件完成锁紧，限制模块在三个方向的自由度，避免设备运行过程中模块出现窜动。设计过程中采用了拓扑优化的思路，先确定支架需要保留的承力路径：从四个安装孔到中部对接基座的传力路径是必须保留的结构部分，其余非承力区域的材料尽可能去除，最终形成的斜向筋条结构完全沿着应力传递的方向布置，既避免了材料的冗余堆积，又不会在筋条位置产生应力集中。

　　经过优化后的结构，在保持原有承载能力不下降的前提下，大幅削减了非必要的实体结构，整体重量相比同尺寸的实心铸造支架降低七成以上，体积也同步缩减，这对于安装空间紧凑的电气设备舱来说非常关键，能够给周边的线路排布、其他模块安装留出更多富余空间。在实际使用场景中，这类支架需要承受的载荷不仅有模块自身的静态重力，还有设备启停、运行过程中产生的动态冲击载荷，因此筋条的截面尺寸、筋条与安装端、基座的连接过渡位置都做了圆弧过渡处理，避免直角位置在交变载荷下产生疲劳裂纹，延长支架的使用寿命。四个安装孔内都预留了衬套安装位，实际装配时可以嵌入金属衬套，避免支架本体与螺栓直接接触产生磨损，同时也能分散螺栓锁紧时的压应力，防止孔位位置被压溃。

　　支架的整体外轮廓尺寸完全适配安装区域的边界要求，安装后不会突出到设备的维护通道内，也不会与周边的线束、管路产生干涉，在设备后期维护时，不需要拆卸周边其他部件就可以直接松开支架螺栓完成模块的更换，大幅降低后期维护的操作难度。从工艺适配性来看，这种带加强筋的结构既可以采用高强度工程塑料注塑成型，适配批量较大的民用电气设备场景，也可以采用金属3D打印或者精密铸造工艺成型，适配对强度要求更高的工业级、特种装备类电气设备场景，不同工艺下只需要微调筋条的壁厚、过渡圆角参数就可以满足工艺成型要求，不需要对整体结构做大幅改动。结构设计时还考虑了装配误差的容忍度，四个安装孔的位置公差设置在合理范围内，既能够保证安装定位精度，又可以容忍框架加工时产生的小幅位置误差，避免出现孔位对不齐无法装配的问题。中部卡槽的接触面做了平面度要求，保证模块装入后与支架的贴合面积足够，减少接触应力，提升连接的可靠性。
