在工业设备的结构设计环节中,支架类零件往往是连接核心功能部件与设备主体的关键受力构件,这类零件的设计合理性,直接影响整套设备的运行稳定性、整体重量以及装配维护效率。本次涉及的这款支架结构,最初的设计迭代方向就是围绕减重需求展开,在保证结构强度满足工况载荷要求的前提下,最终实现了六成以上的重量削减,这一设计思路在移动作业设备、航空航天配套构件、新能源装备等对自重控制要求严苛的场景中,具备很高的参考价值。

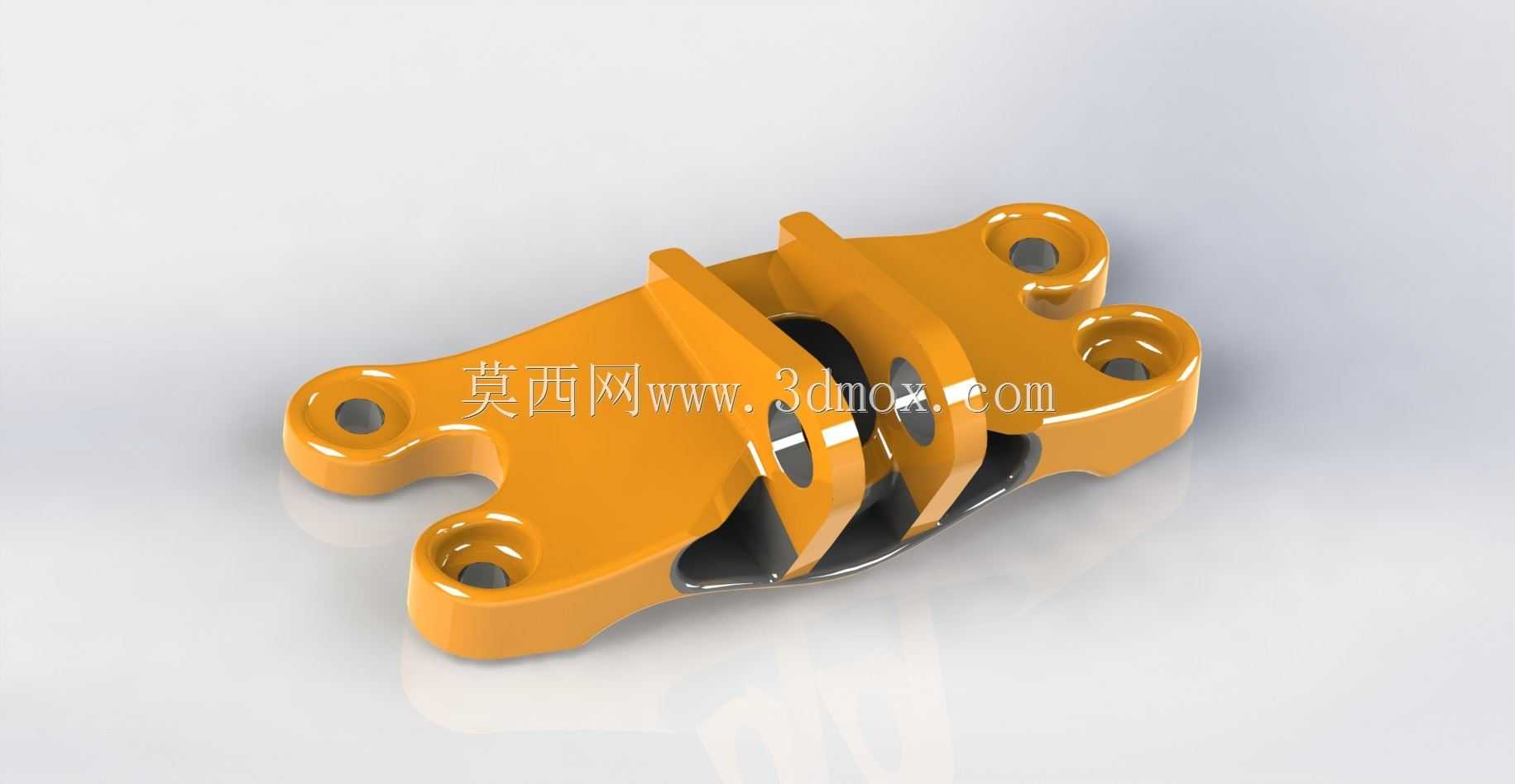

从实际应用场景来看,这类多安装孔位的异形支架,常被用于固定电气控制模块、液压阀组、管线接驳组件等需要多点位定位的部件,在通用电气的工业设备配套体系中,这类支架需要同时满足静态承重、动态抗振、安装对位便捷等多重要求。不同于规则形状的标准安装座,这款支架采用了非对称的轮廓设计,四个带沉孔的安装耳分布在构件的不同延伸端,每个安装耳的位置都对应配套部件的固定点位,安装时可以直接通过螺栓穿过沉孔完成与基座的连接,沉孔的设计能够保证螺栓头部完全没入构件表面,不会出现突出的结构干涉周边其他部件的布置,也能避免螺栓头部受外力磕碰出现松动的问题。

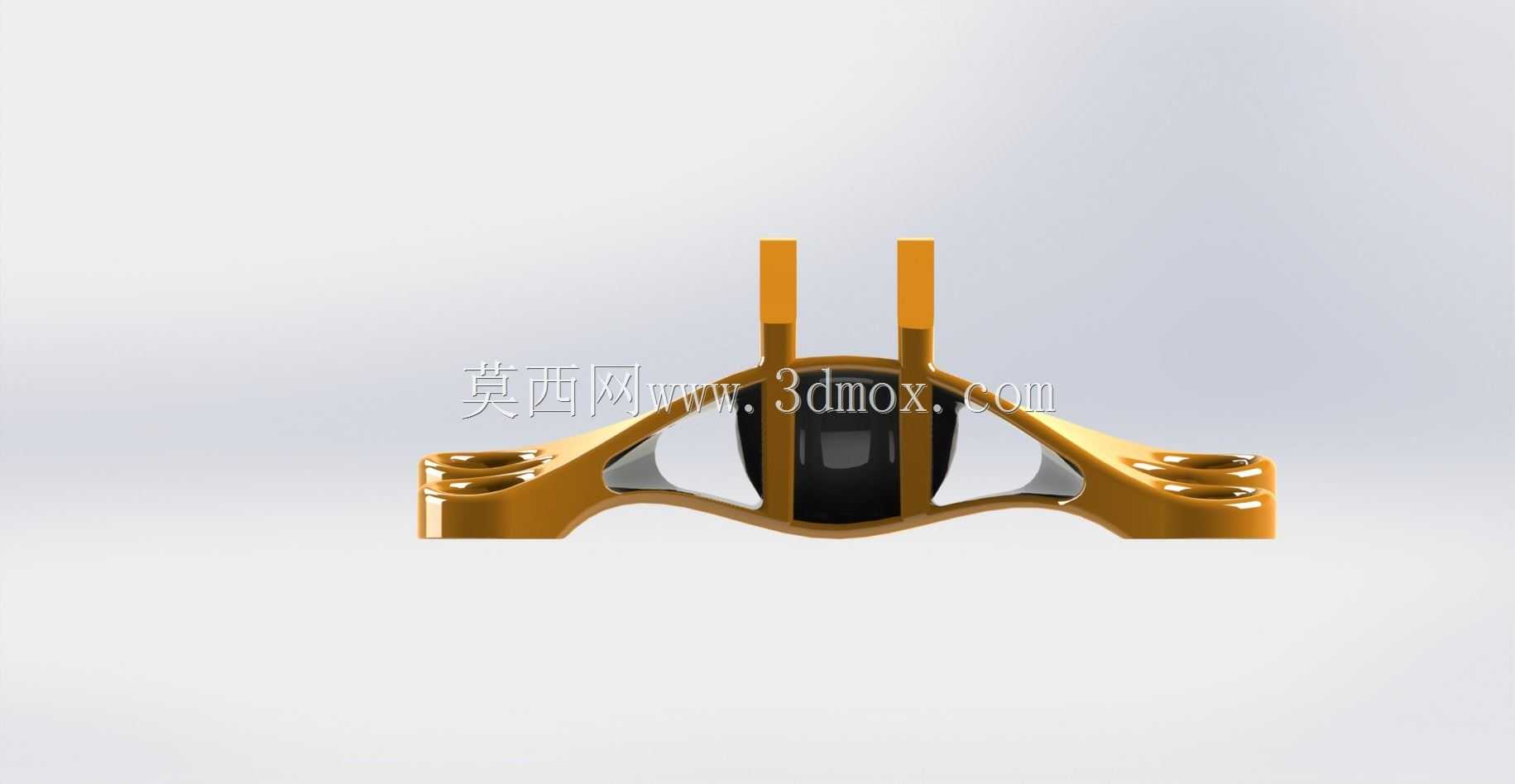

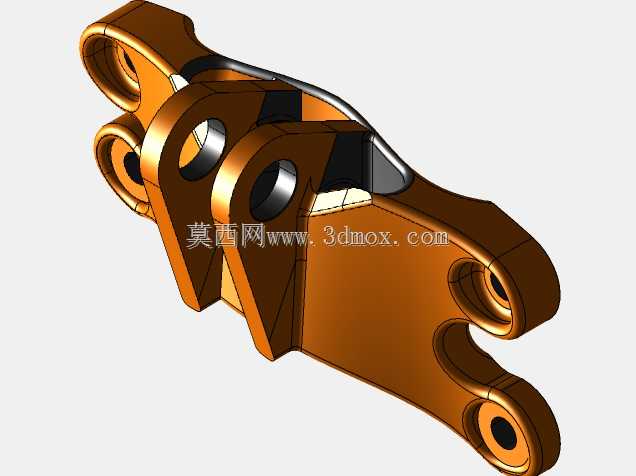

从结构设计的思路来看,这款支架的减重逻辑并不是简单的挖孔削减材料,而是通过受力路径的优化,将材料集中布置在应力传递的核心路径上。构件中部的两道凸起加强筋,沿着安装耳之间的受力连线方向布置,能够将各个安装点承受的载荷快速分散到整个构件的主体结构上,避免局部应力集中导致的结构变形。非受力区域的材料则做了大弧度的挖除处理,挖除区域的边缘都做了圆弧过渡,没有出现直角突变的结构,从根源上减少了应力集中点的产生,这也是为什么在大幅削减材料之后,结构依然能够满足使用强度要求的核心原因。
从安装边界的角度考量,这款支架的整体轮廓做了多段圆弧收边处理,没有尖锐的外凸棱角,在设备内部狭小的安装空间中,能够减少对周边管线、其他构件的剐蹭风险,也能降低装配过程中操作人员被划伤的概率。各个安装孔的中心距公差控制在合理范围内,能够保证与配套部件安装时的对位精度,避免出现孔位错位导致的强制装配问题,减少装配内应力对构件长期使用寿命的影响。构件的主体厚度根据不同区域的受力大小做了差异化设计,受力核心的筋条区域厚度更大,安装耳的厚度与筋条保持一致,非受力的边缘区域则适当减薄,在不影响整体强度的前提下进一步压缩了材料用量。
在实际工况使用中,这类支架需要承受设备运行过程中产生的持续振动,因此结构的抗疲劳性能也是设计时需要重点考量的指标。这款支架的所有转角位置都采用了大圆角过渡,没有出现截面的突然变化,能够让应力在构件内部平滑传递,减少交变载荷下的疲劳裂纹产生概率。表面的平整区域可以根据使用需求做防锈、喷塑等表面处理,适配不同腐蚀等级的使用环境,不管是在室内的工业生产线设备上,还是在户外作业的工程装备上,都能满足长期使用的要求。
很多工程师在做支架类零件设计时,容易陷入要么过度冗余导致零件笨重、要么过度减重导致结构强度不足的误区,这款支架的设计思路刚好平衡了两者的矛盾,通过受力路径的梳理来分配材料布局,而不是依靠经验盲目增减材料。对于从事非标设备设计、结构优化的工程师来说,这种基于载荷路径的轻量化设计方法,完全可以迁移到其他安装支架、连接构件的设计工作中,在保证结构可靠性的前提下,有效降低设备的整体自重,减少材料消耗,同时也能降低设备的运输、安装成本。
