浮动臂式仿古投石装置三维设计

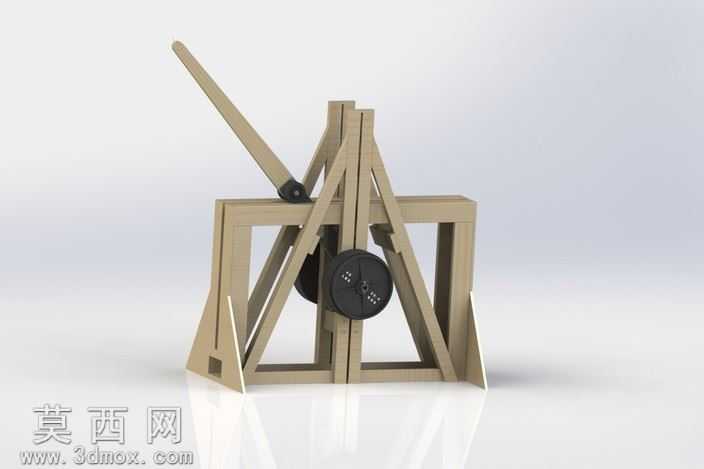

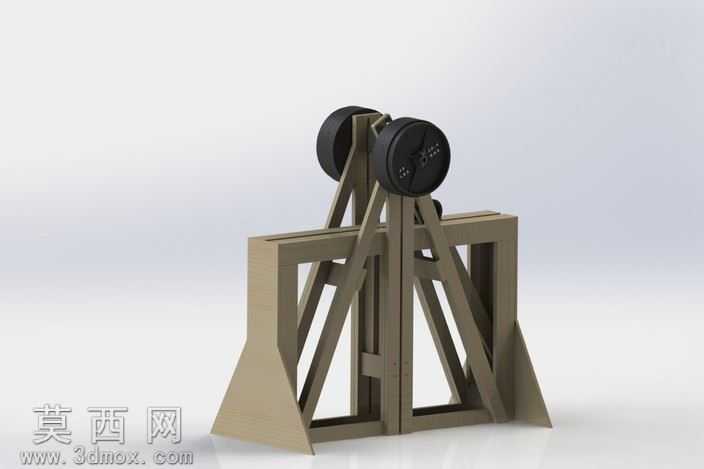

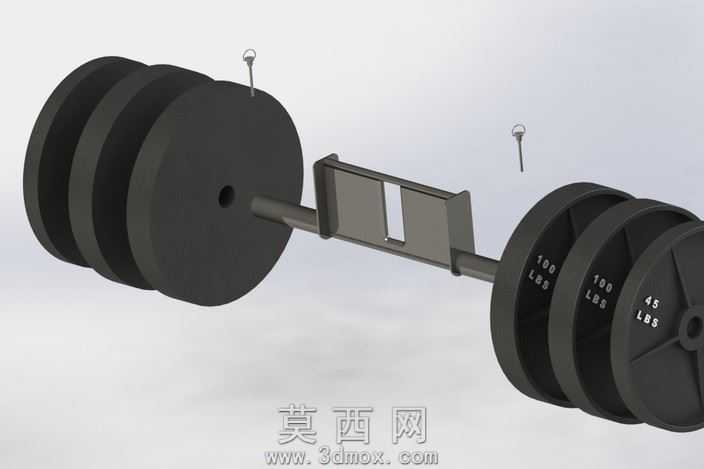

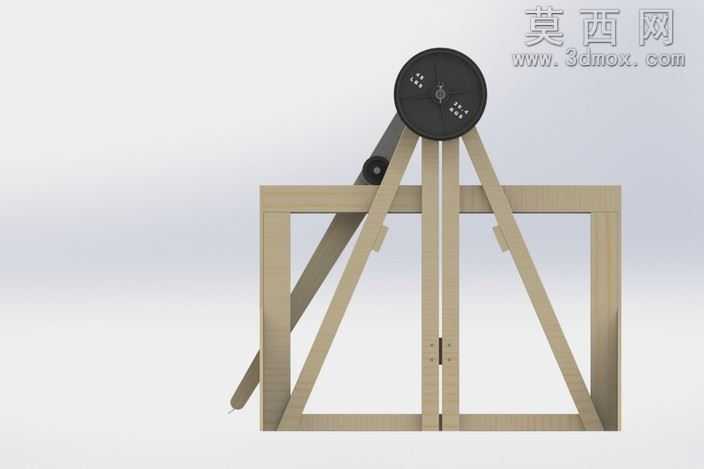

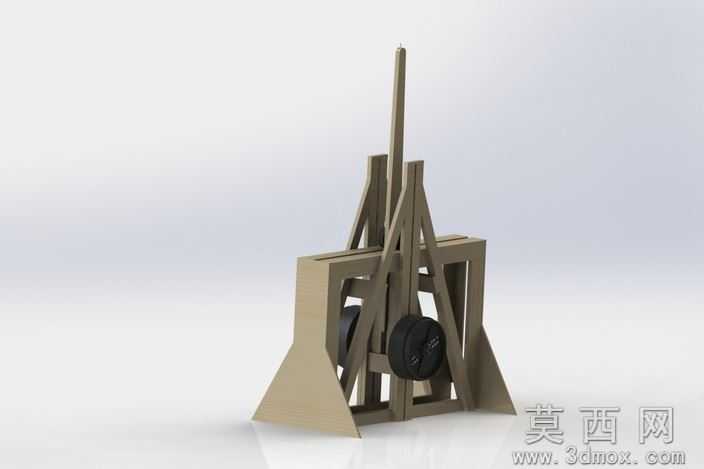

本作品为浮动臂式投石装置的三维建模成果，整体采用框架式支撑结构设计，建模过程中以参数化特征建模为核心逻辑，先通过草图绘制完成双侧三角支撑框架的轮廓约束，利用拉伸特征生成主体木质质感的支撑梁结构，对支撑框架的斜向加强筋做了等厚处理，保证结构视觉上的稳定性同时还原古法制械的框架受力逻辑。在配重与投掷臂的建模环节，针对端部的双轮式配重块做了细节刻画，通过旋转特征生成配重轮的基础轮廓，再在轮面添加阵列式的刻度凹痕细节，还原配重块的配重调节标识结构；投掷臂与支撑框架的铰接部位做了间隙配合的结构模拟，预留出转动副的合理装配间隙，还原浮动臂的摆动活动空间。材质渲染环节，支撑框架部分采用哑光浅木材质，调整材质的粗糙度参数模拟实木拼接的纹理质感，对框架边角做了轻微的倒角处理，避免尖锐棱边带来的失真感；端部配重轮采用哑光黑的硬质金属材质，添加细微的磨损纹理做旧处理，还原器械的使用质感；背景采用浅灰色渐变的影棚环境，搭配柔和的漫反射光照，从侧上方打光突出结构的光影层次，让框架的镂空结构、斜撑的受力角度、投掷臂的倾斜比例都能清晰呈现。设计思路上以经典投石机的扭力与配重结合原理为基础，优化了浮动臂的铰接位置，将投掷臂的力臂比例设置为2.25:1，匹配520磅计数配重的投掷负载设定，可实现42英寸距离的投掷能力模拟；整体结构未添加额外的计数重置触发机构，保留了基础投石功能的核心结构，框架双侧对称的三角支撑结构可抵消投掷过程中的侧向倾覆力，底部的加宽支撑脚进一步提升了装置放置的稳定性，整体建模严格遵循机械装配的约束逻辑，各部件之间无干涉问题，可直观展示浮动臂投石装置的运作结构与力学传递路径。
