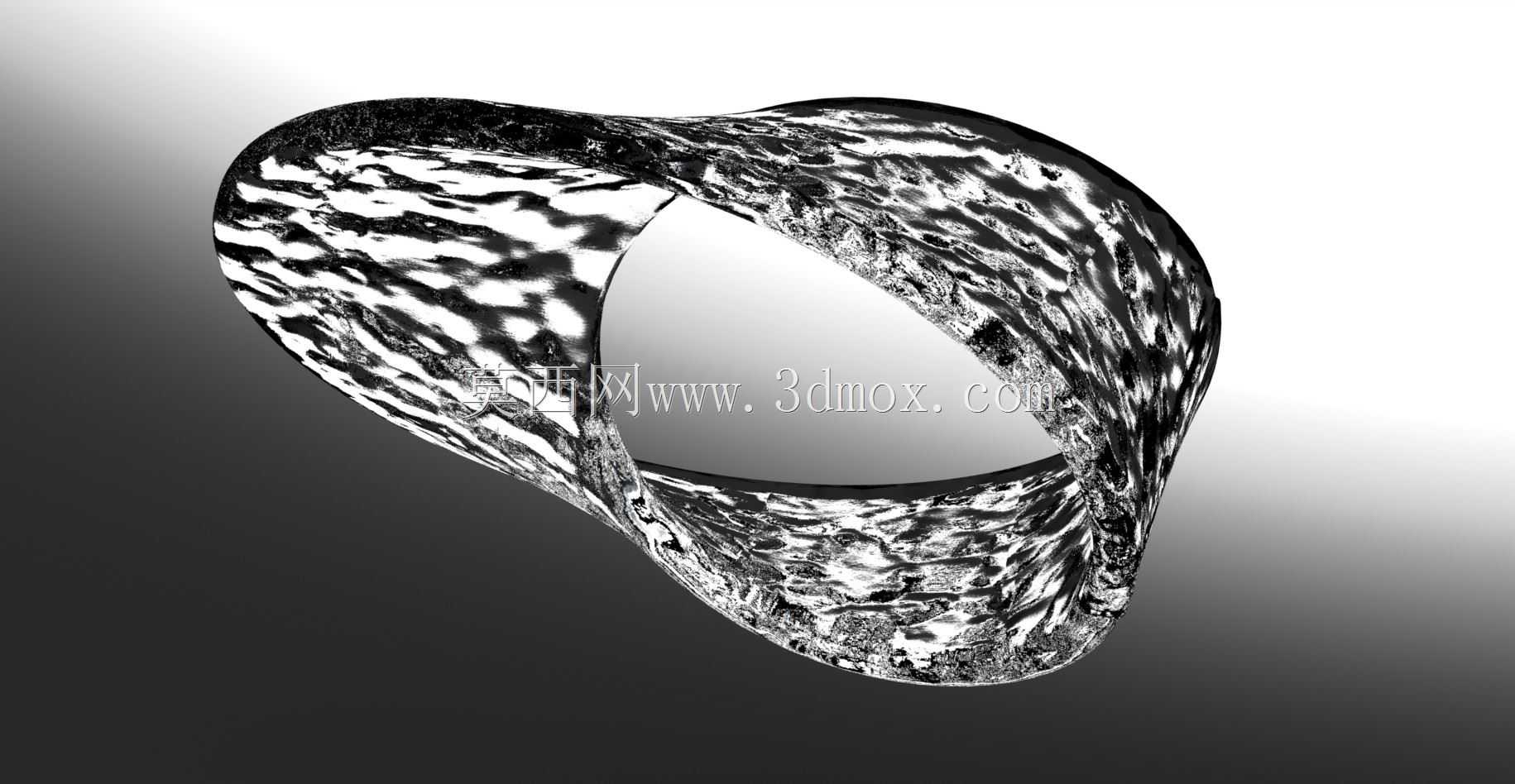

这款莫比乌斯环状结构的设计,最初的构思来源于拓扑学中单侧曲面的特性,区别于常规环状构件拥有两个独立曲面的结构,该结构将带状基材的一端扭转180度后与另一端对接,形成仅存在一个连续曲面的闭合环状形态,这种特殊的拓扑属性让它在多个场景中拥有常规构件无法实现的使用价值。在工业输送场景中,采用该结构原理设计的输送带,能够让带面的正反两侧均匀参与摩擦接触,避免传统输送带长期单面磨损导致的局部老化过快问题,大幅延长输送带的更换周期,减少设备停机维护的频次;在文创展示与公共艺术装置领域,这种连续无断点的曲面形态自带流畅的视觉张力,搭配表面的凹凸纹理处理,既可以作为工业风的装饰摆件,也能放大尺寸作为展馆、产业园的户外艺术装置,曲面的连续性让观众从任意角度观察都能获得顺滑的视觉体验,不存在常规环状结构的视觉断点。从功能特性来看,该结构不存在传统环状构件的接缝应力集中点,扭转对接的位置通过曲面顺滑过渡,整体受力能够沿着连续的带状结构均匀分散,在承受径向载荷时,应力不会在对接位置出现突变,相比同截面尺寸的普通圆环结构,抗疲劳性能有明显提升。表面的纹理设计并非单纯的装饰效果,凹凸的纹理结构一方面能够增加曲面的摩擦力,当该结构作为传动环、导向环使用时,能够减少与配套接触件之间的打滑概率;另一方面纹理的凹凸结构能够改变曲面的光线反射路径,在做展示用途时,不同角度的光线照射会在纹理表面形成错落的光影效果,强化结构的空间立体感。设计过程中,
首先需要确定带状基材的截面宽度与整体环的外径比例,避免截面过宽导致扭转位置出现曲面褶皱,或是截面过窄让整体结构显得单薄;扭转角度严格控制为180度,保证曲面的单侧连续性,若扭转角度出现偏差,会导致曲面出现额外的棱线,破坏连续曲面的特性。建模时需要通过扫掠命令生成基础曲面,以闭合的环形路径作为扫掠轨迹,在扫掠过程中控制截面沿着轨迹均匀完成180度扭转,保证整个环体的曲面曲率变化均匀,不存在局部曲率突变的位置,避免后续3D打印或者数控加工时出现刀具路径卡顿、支撑难以去除的问题。表面纹理的生成采用纹理映射的方式,将不规则的斑驳纹理贴合到连续曲面上,需要注意纹理在扭转位置的连续性,避免纹理在曲面过渡位置出现拉伸变形或者接缝错位,
保证整个环体表面的纹理密度均匀一致。从安装边界来看,该结构属于闭合式环状构件,安装时需要根据使用场景确定固定点位,若作为静态展示件,可在环体内侧的隐蔽位置设置安装螺孔,固定点位需要选择在曲面曲率变化较小的位置,避免在扭转过渡区打孔导致局部应力集中,降低结构强度;若作为动态传动件使用,需要配套设计对应的导向轮组,导向轮的型面需要与环体的曲面弧度完全匹配,保证环体转动过程中不会出现卡滞或脱出的问题。尺寸设计上,常规摆件级别的该结构外径可控制在100-300mm区间,带状截面的宽度控制在20-50mm,厚度根据材质不同调整,采用树脂3D打印时厚度不小于2mm即可保证结构强度,采用金属材质加工时厚度可适当降低至1.5mm;
若作为工业输送用途的大尺寸结构,外径可放大至数米,此时带状截面的宽度需要根据输送载荷计算,同时需要在环体内部增加加强筋结构,避免大尺寸环体在自重作用下出现形变。需要注意的是,该结构的单侧曲面特性决定了它无法应用于需要区分内外侧工作面的场景,比如常规的密封圈、活塞环等需要两个独立工作面的零件,就不能采用这种结构,设计选型时需要结合实际使用需求判断结构适配性。在实际加工环节,若采用增材制造方式生产,需要合理设置支撑结构,由于曲面是连续扭转的形态,摆放角度需要调整至让扭转位置的悬垂角度小于45度,减少支撑的使用量,同时避免支撑去除后在表面留下明显的打磨痕迹,破坏纹理的完整性;若采用数控铣削加工,需要选用五轴联动加工中心,保证刀具能够贴合连续变化的曲面完成加工,三轴机床无法完成这种扭转曲面的完整加工,会出现局部区域刀具无法到达的问题。
