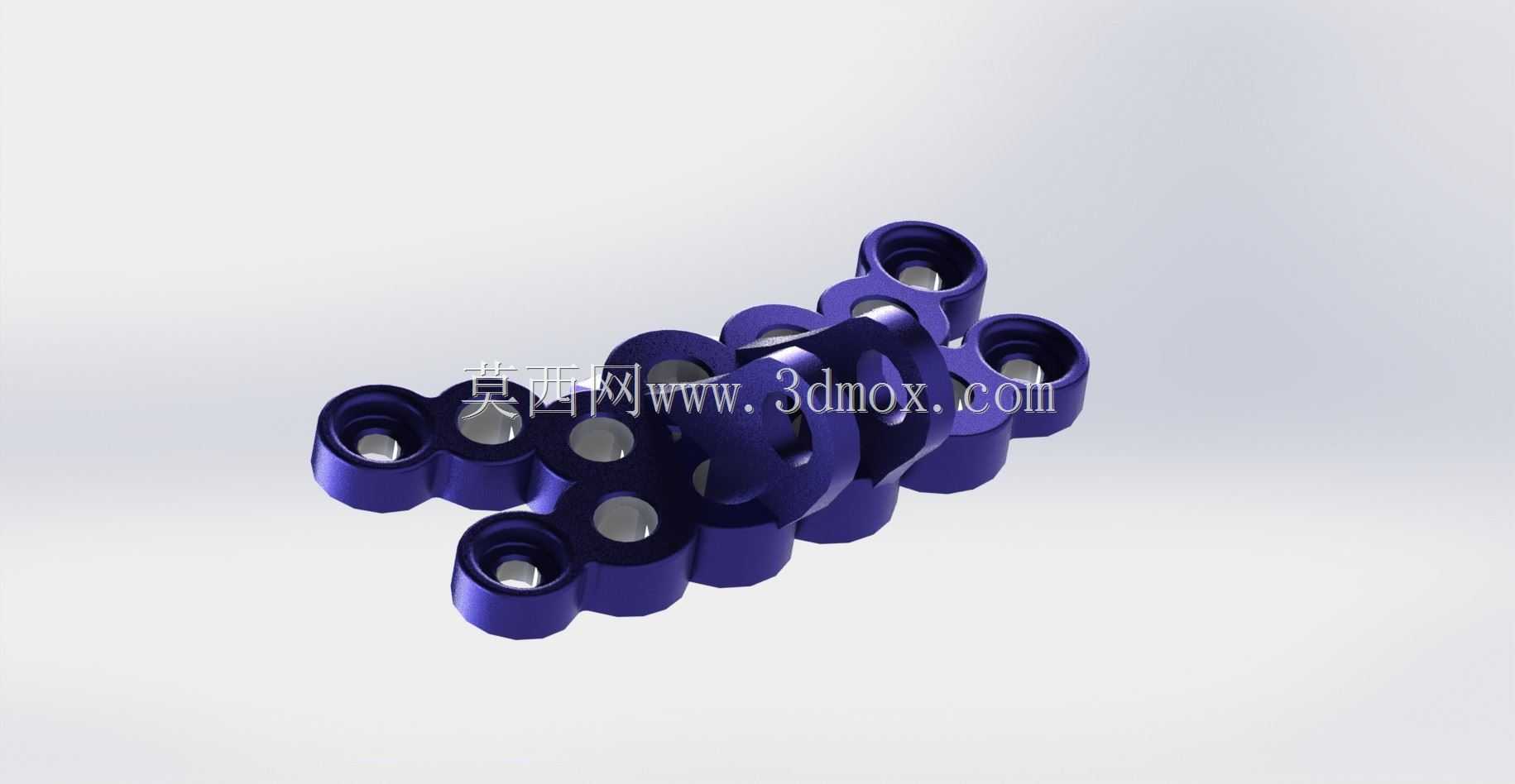

通用电气多孔安装连接支架结构设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:514594
  • 通用电气多孔安装连接支架结构设计

  这类多孔连接支架在工业电气配套安装场景中应用十分广泛,常见于工业控制柜内部元器件固定、生产线电气模组挂载、户外电气设备舱内部件支撑等场景,核心作用是为电气类功能部件提供稳定的安装承载基础,同时通过自身的结构设计抵消设备运行过程中产生的微幅振动,避免连接部位出现松动、位移等问题,保障电气部件运行的稳定性。从结构设计逻辑来看,该支架采用多组同轴安装筒的布局形式,每个安装筒内部预留了标准紧固件的穿装空间,可适配不同规格的螺栓类紧固件完成与安装基面、待承载部件的双向连接,相邻安装筒之间通过弧形过渡的连接筋实现刚性连为一体,既保证了整体结构的连接强度,又通过镂空的结构设计尽可能降低了构件自身的重量,减少安装后对基面带来的额外负载。

  在实际安装使用过程中,这类支架的安装边界需要结合配套的电气部件尺寸提前校核,所有安装孔位的同轴度公差需要控制在合理范围内,避免紧固件穿装时出现别卡问题,支架与安装基面贴合的端面需要保证足够的平面度,防止安装后出现局部应力集中,长期受振动影响出现结构开裂的问题。设计这类支架时,首先需要明确待承载部件的重量、运行振动频率参数,以此确定支架本体的壁厚、连接筋的厚度取值,若承载的部件重量较大、振动幅值较高,还需要在安装筒与连接筋的衔接位置做圆角过渡处理,分散应力集中点,提升结构的抗疲劳性能。支架上的每一个安装筒的内孔尺寸都对应标准紧固件的外径设计,预留合理的装配间隙,既方便现场安装时快速对位,也能抵消一部分安装基面的加工误差,

  降低现场装配的难度。从外形结构来看,该支架整体呈对称式布局,多组安装筒分两排错落排布,这种排布方式可以适配不同孔位布局的电气部件安装需求,无需额外制作转接件即可完成固定,减少了装配环节的零件数量,也降低了整体安装结构的累积误差。在实际工况中,这类支架往往会和绝缘垫片配合使用,安装筒的端面预留了垫片的放置空间,避免电气部件与金属支架直接接触造成漏电隐患,同时垫片还能起到一定的缓冲作用,进一步削弱振动传递。设计过程中还需要考虑支架的加工工艺性,若采用金属切削加工方式制作,结构上要避免出现过小的内圆角、难以加工的深腔结构,降低加工难度与制造成本;若采用压铸工艺批量生产,还要考虑拔模斜度的设置,保证成型后零件可以顺利脱模,同时壁厚保持均匀,避免成型后出现缩孔、变形等缺陷。这类支架在实际使用时,安装基面的平整度也会直接影响其使用寿命,如果基面存在局部凸起,安装后支架会产生内应力,长期受设备运行振动影响,很容易在连接筋的位置出现断裂问题,因此现场安装前需要对基面进行简单的平整度检查,必要时增加调整垫片保证支架贴合均匀。另外,支架上的多个安装孔位不需要全部穿装紧固件,可根据实际待固定部件的孔位选择对应的安装点,剩余的孔位可作为后续扩展加装部件的预留接口,提升安装结构的扩展性,无需在基面上额外钻孔破坏原有结构。从结构受力角度分析,该支架的受力主要来自待承载部件的垂直向下重力,以及设备运行时产生的水平方向振动力,连接筋的弧形设计可以更好地传导水平方向的受力,

  避免应力在直角衔接位置集中,相比直筋结构拥有更好的抗侧向载荷能力。安装筒的高度设计也经过匹配考量,既保证了紧固件旋合时拥有足够的咬合长度,提供可靠的连接预紧力,又不会因为筒壁过高导致整体结构占用过多的安装空间,适配电气柜内部紧凑的安装环境。在三维建模过程中,这类支架的建模需要重点保证每个安装筒的轴线与安装端面的垂直度,否则安装后紧固件会出现倾斜,导致预紧力不足,连接可靠性下降;相邻安装筒之间的中心距公差需要严格控制,保证和配套部件的安装孔位完全匹配,避免出现无法对位安装的问题。对于长期在户外环境使用的场景,这类支架还需要在结构设计时考虑排水结构,避免安装筒内部积水造成紧固件锈蚀,可在安装筒的侧壁预留微小的排水缺口,不影响整体结构强度的同时,及时排出积存的雨水或冷凝水,延长构件的使用寿命。
