天圆地方方圆过渡变径连接件

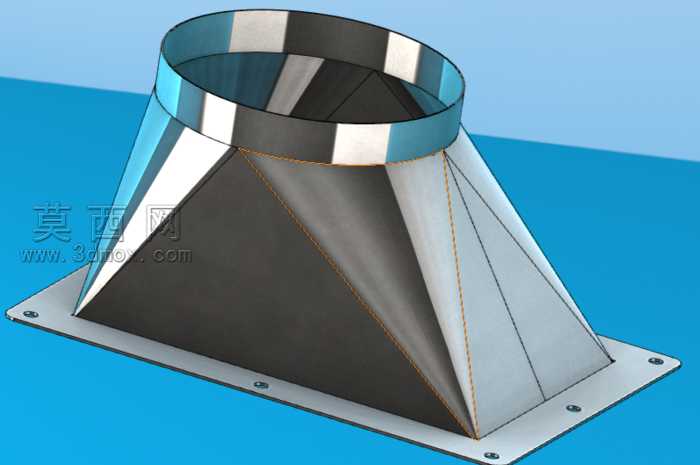

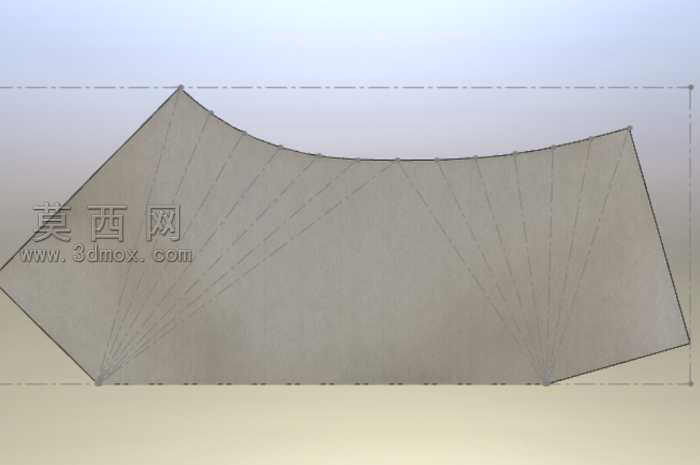

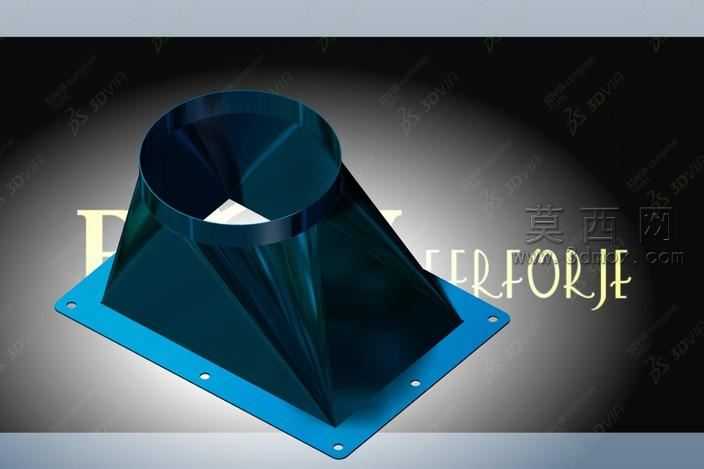

该作品为典型的天圆地方方圆过渡变径结构，采用三维参数化建模方式完成整体设计，建模过程中先分别绘制上端圆形接口轮廓与下端方形法兰安装基准轮廓，通过放样凸台命令生成主体过渡曲面，再对曲面进行加厚处理得到均匀壁厚的钣金主体结构。上端圆形接口设计有翻边结构，可直接对接圆形通风管道或圆形设备接口，下端方形法兰盘均匀分布四个安装孔，孔位经过精确的位置度约束，可通过螺栓与方形截面的设备或风道端面实现密封连接。模型渲染阶段为主体钣金结构赋予了哑光金属材质，表面添加了细微的磨砂纹理与金属反光效果，还原了镀锌钣金件的真实质感，上端圆形接口边缘添加了亮面金属材质区分结构边界，安装法兰部分做了倒角处理避免锐边，场景采用浅蓝色渐变背景配合三点布光，清晰呈现出过渡段的三角拼接折边结构，每一处折边的棱线都做了平滑过渡处理，既符合钣金折弯加工的工艺要求，也保证了气流在过渡段内的顺畅流通，不会出现直角死角造成的风阻增大或积尘问题。设计过程中充分考虑了钣金加工的工艺可行性，过渡段的斜壁角度经过反复调整，既保证了方圆截面的平滑过渡，也避免了折弯角度过大造成的加工难度提升，所有壁厚参数统一设置，符合常规通风管件的用料标准，安装孔的孔径与孔距均参考通用五金配件的标准规格设计，可直接适配常规的法兰连接场景，整体结构无冗余设计，在保证结构强度的前提下尽可能降低了材料消耗，模型的所有特征均保留参数化编辑属性，可根据实际使用场景的接口尺寸、安装孔位、壁厚要求快速调整参数生成适配的衍生模型，无需重新绘制整体结构。
