等距变径螺旋输送绞龙叶片结构设计

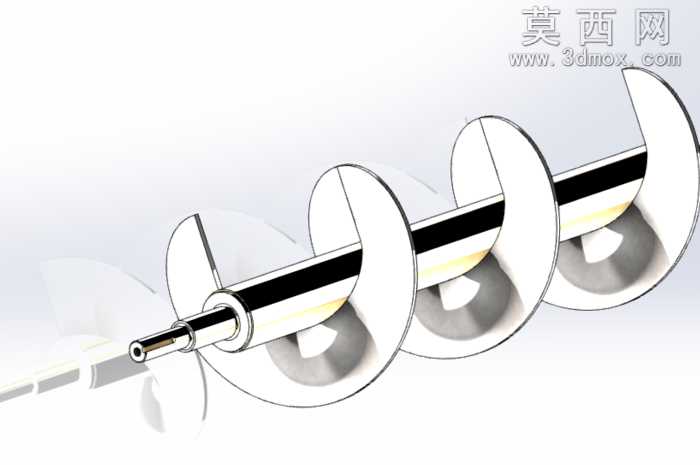

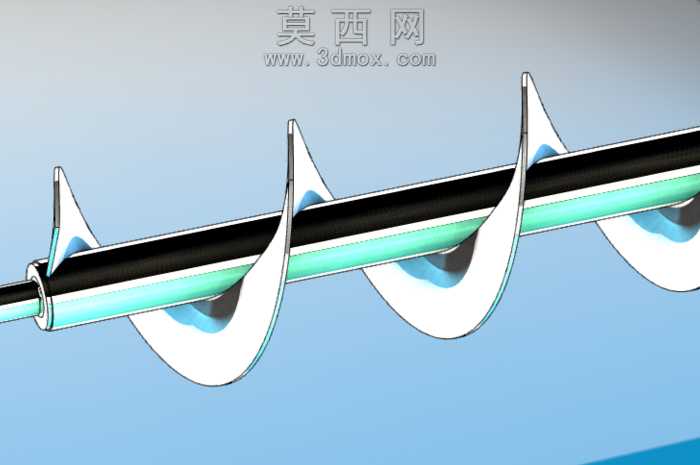

本作品为螺旋输送类核心构件的三维参数化建模成果，建模过程依托三维设计软件完成整体结构的精准搭建，首先通过草图绘制确定中心轴的基准尺寸，以中心轴的圆柱面为螺旋路径的依附载体，设定匹配输送工况的螺距参数、螺旋升角数值，通过螺旋线扫描命令生成连续的螺旋叶片基体。建模过程中对叶片的厚度参数做了均匀化处理，保证叶片与中心轴的衔接位置做了平滑过渡的圆角处理，避免应力集中的结构缺陷，同时针对叶片的边缘做了等厚切削处理，保证叶片推送物料时的刃口强度与推送效率。材质渲染阶段，中心轴主体采用哑光黑色金属材质，模拟实际工业应用中碳钢轴的表面处理效果，轴体内部的支撑芯层采用半透明青蓝色亚克力质感材质，清晰展示轴体的中空分层结构，螺旋叶片采用亮面抛光不锈钢材质，添加轻微的环境反射效果，还原金属构件的真实质感，背景采用淡蓝色渐变渲染环境，搭配柔和的定向光源打光，突出螺旋结构的连续曲面形态与空间层次感。设计思路上，该构件参考连续螺旋推送的工作原理，保证每一圈螺旋叶片的导程一致，叶片的外边缘做了等直径约束，确保在配套输送筒体内旋转时不会发生剐蹭，叶片与中心轴的连接面采用完全贴合的绑定约束，还原实际焊接装配的结构状态，整体模型保留了完整的参数化特征，可根据实际输送需求调整螺距、叶片直径、轴径、叶片厚度等核心参数，适配不同粒径、不同输送量的物料输送场景，模型的曲面连续性达到G2级别，无破面、重叠面等建模缺陷，可直接用于后续的工程图导出、运动仿真模拟、有限元受力分析等后续设计环节，清晰展现了螺旋输送构件的典型结构特征与建模逻辑。
