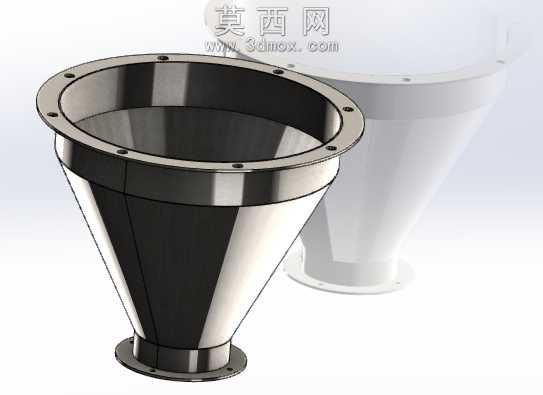

带法兰连接结构的锥形导流筒

本作品为锥形导流过渡结构，采用三维参数化建模方式完成整体设计，建模过程中优先保证结构的同轴度与连接精度，上下两端均设计带均匀螺栓孔的法兰盘结构，可直接与对应口径的管道、设备端口实现密封对接。建模阶段先绘制上下法兰的截面轮廓，通过拉伸特征生成法兰基体，再对螺栓孔进行圆周阵列排布，保证孔位间距均匀一致，满足通用法兰的安装互换要求。锥筒部分采用放样折弯特征生成，严格控制锥面的锥角过渡平滑度，避免出现应力集中的折角结构，同时对锥壁与法兰的连接位置做圆角过渡处理，提升结构整体的结构强度。材质设计上选用金属不锈钢材质，通过调整材质的反射率、粗糙度参数，还原金属钣金的哑光金属质感，渲染阶段采用工作室环境光，多角度打光突出锥面的曲面流畅度与法兰的加工精度，清晰展示结构的壁厚均匀性与连接细节。设计思路围绕工业场景中的物料导流、管路变径对接需求展开，整体结构无多余冗余设计，上下法兰的螺栓孔数量、孔径均匹配通用安装标准，锥筒的收缩比例经过合理计算，可保证流体或散料通过时流速过渡平稳，不会出现卡料、紊流的问题，结构可直接用于生产下料，也可作为通用变径连接件用于各类物料输送、通风除尘管路系统中，整体建模过程特征树清晰，参数可编辑，可根据实际使用需求调整上下法兰口径、锥筒高度、壁厚等参数，适配不同的安装场景。
