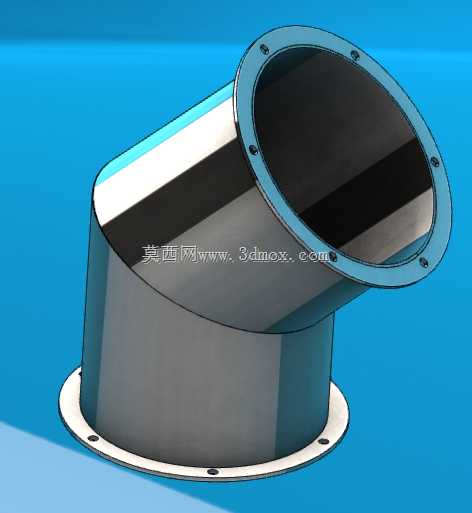

45度斜向法兰连接导流弯头结构

　　在工业管路布设、通风除尘系统、粉体物料输送管线以及各类需要转向导流的设备配套管路中，45度斜向弯头是极为常用的导流连接件，这款带双法兰结构的45度弯头，主要用于需要在垂直与斜向45度方向实现管路平顺对接的场景，相比90度弯头，它的流体阻力更小，转向过程中对介质流速的影响更低，能有效减少管路内的紊流、压损以及物料沉积问题，尤其适配对流向平顺性要求较高的气体输送、轻粉料输送以及部分低粘度流体输送工况。从结构设计来看，这款弯头采用两端法兰对接的形式，两端法兰均为圆形带安装孔结构，安装端的法兰盘厚度均匀，安装孔沿法兰圆周等距分布，孔位公差适配常规的螺栓穿装需求，不需要现场额外扩孔调整，能直接与同规格的管路法兰、设备接口法兰完成对接。

　　弯头主体采用等径通腔设计，整个流道内壁光滑无凸起，转向段的圆弧过渡经过曲率优化，既保证了45度的转向角度，又避免了直角转向带来的流道突变，介质流经时不会出现明显的流速骤变，在通风系统中使用时，能有效降低风阻与风噪，在粉体输送场景中，能减少粉料在转角处的堆积残留，避免长期使用后出现管路堵塞的问题。在安装边界方面，这款弯头的垂直段高度与斜向段长度经过匹配设计，安装时垂直端法兰贴合水平或垂直的设备接口后，斜向端的出口位置刚好处于预设的管线走向轴线上，不需要额外搭配短节调整间距，两端法兰的密封面为平面结构，适配常规的橡胶密封垫、四氟密封垫等密封件，安装时按照对角顺序紧固法兰螺栓即可保证密封性能，不会出现偏压泄漏的问题。从实际应用场景出发，

　　这类弯头常被用于除尘设备的出风口管路对接、工业传感器的采样气路连接、小型通风系统的管路转向、粉体包装设备的出料口导流等场景，相比焊接式弯头，法兰连接的形式拆装更便捷，后期维护清理管路内部时不需要切割管路，拆开法兰螺栓即可将弯头拆下，清理内部积尘或残留物料后可直接复装使用。设计过程中重点考量了结构强度与流道性能的平衡，弯头主体的壁厚满足常规低压管路的承压需求，法兰盘与筒体的连接位置做了过渡加强处理，避免长期使用后法兰与筒体连接处出现应力开裂，同时整个外表面无多余的凸起结构，安装后不会与周边的管线、设备支架产生干涉，在空间紧凑的设备内部布设管路时，这款弯头的外形尺寸能很好地适配狭小安装空间，不需要为了避让弯头额外调整其他部件的安装位置。

　　在流道设计上，转向处的曲率半径经过反复校核，既不会因为曲率过小导致流道阻力陡增，也不会因为曲率过大导致弯头整体外形尺寸超标，兼顾了导流性能与安装空间的需求，两端法兰的安装孔位采用统一的孔距标准，能与市面上同通径的常规法兰配件互换，不需要单独定制配套的对接法兰，降低了现场安装的配件适配成本。对于结构设计人员来说，这款弯头的三维模型可以直接导入管路装配体中使用，不需要重新绘制法兰孔位、弯管曲率等细节，能直接用于管路干涉检查、安装空间校核以及物料清单统计，在做设备整体布局时，能直观看到弯头安装后是否与周边部件存在位置冲突，提前调整管线走向，避免现场安装时才发现干涉问题导致返工。
