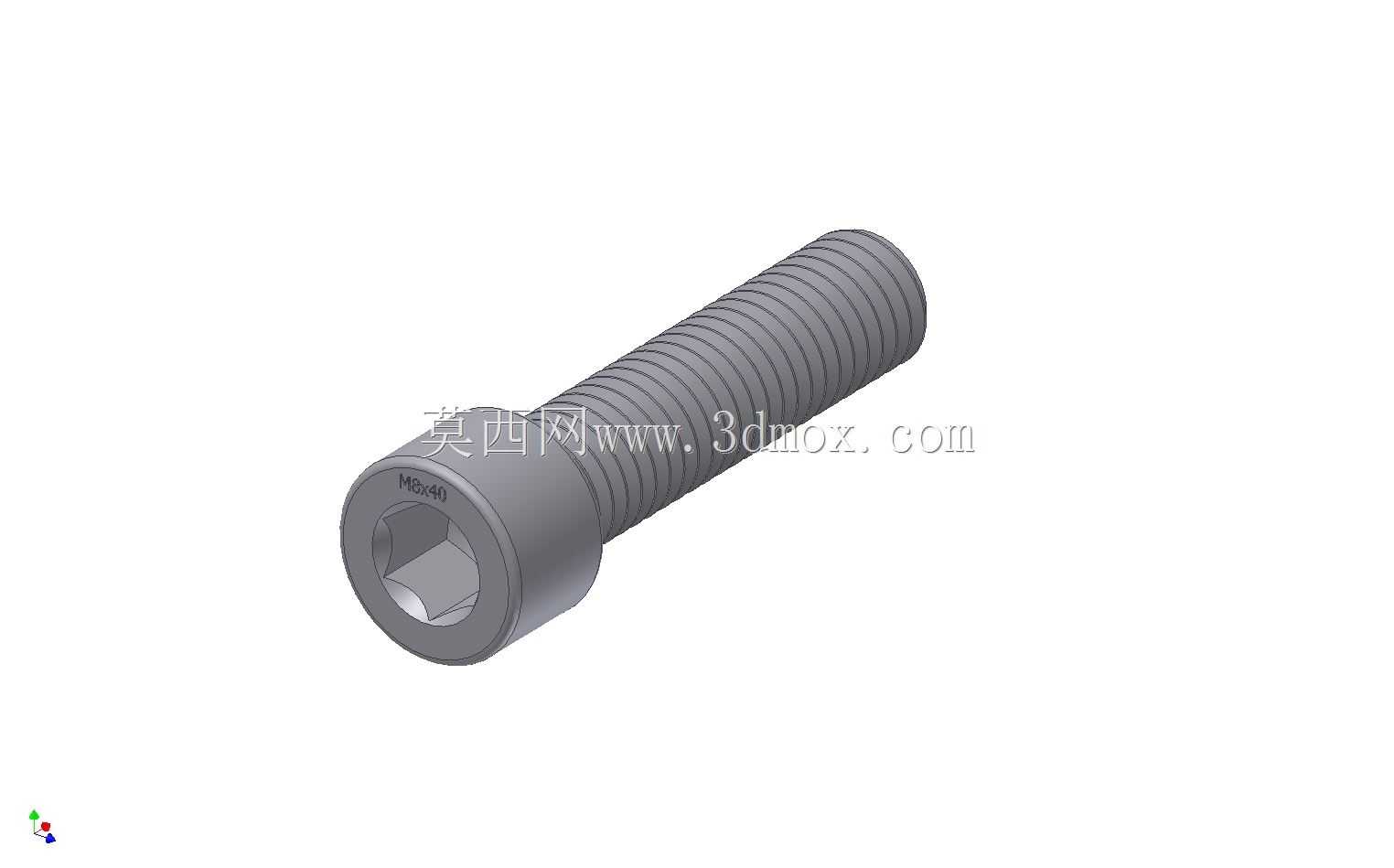

DIN912标准M8规格内六角圆柱头螺钉

　　做设备结构设计的工程师都清楚，紧固件选型从来不是随便挑个螺丝拧上就行的事，尤其是内六角圆柱头螺钉这类应用极广的连接件，从精密自动化设备的模组安装，到普通工装夹具的板件拼接，再到户外小型机电设备的壳体装配，几乎每个涉及金属件连接的场景都能看到它的身影。这款对应DIN912标准的M8规格内六角圆柱头螺钉，采用A2不锈钢材质，本身就兼顾了常规环境下的防锈能力与中等强度的连接性能，不需要额外做表面镀锌处理就能应对多数无强腐蚀的工业场景，不管是车间内的设备装配，还是潮湿工况下的非长期浸泡类部件连接，都能保持稳定的连接可靠性。

　　从实际安装的边界条件来看，这款螺钉公称直径8mm，螺杆有效长度40mm，设计时首先要考虑的就是被连接件的总叠厚不能超过螺杆有效啮合长度的合理范围，通常要预留至少3-5倍螺距的螺纹啮合量，M8粗牙螺距为1.25mm，也就是说被连接件的总夹紧厚度最好控制在34mm以内，避免出现螺纹啮合不足导致的滑牙、连接松脱问题。圆柱头的外径尺寸严格遵循DIN912标准的公差要求，设计安装沉孔时，沉孔直径要比螺钉头外径大0.2-0.5mm，沉孔深度要比螺钉头高度大0.1-0.3mm，才能保证螺钉拧入后头部完全沉入沉孔内，不会突出安装面干涉其他部件的运动，这一点在做直线导轨旁的限位块安装、伺服电机的法兰固定这类对安装面平整度要求高的场景里尤为重要，要是沉孔尺寸设计不当，螺钉头突出会直接刮蹭运动部件，轻则造成运行异响，重则磨损导轨滑块或者电机外壳。

　　内六角驱动形式的设计本身就是为了适配狭小空间的装配需求，相比外六角螺栓，它不需要在螺栓头部周围预留扳手的大角度活动空间，只需要对应规格的内六角扳手垂直插入头部的内六角孔就能施加扭矩，哪怕是两个安装孔间距很小的密集排布场景，也能顺利完成拧紧操作，这也是为什么自动化设备的铝型材框架拼接、小型钣金箱体的内部筋板固定，大多优先选这类内六角圆柱头螺钉的原因——能大幅压缩安装所需的操作空间，让整体结构设计得更紧凑。头部的内六角孔公差也做了严格控制，和标准内六角扳手的配合间隙合理，不会出现扳手打滑拧花头部的问题，只要按照M8螺钉对应的推荐拧紧扭矩施加力矩，A2不锈钢材质的螺杆就能提供足够的夹紧力，满足多数静连接场景的载荷要求。

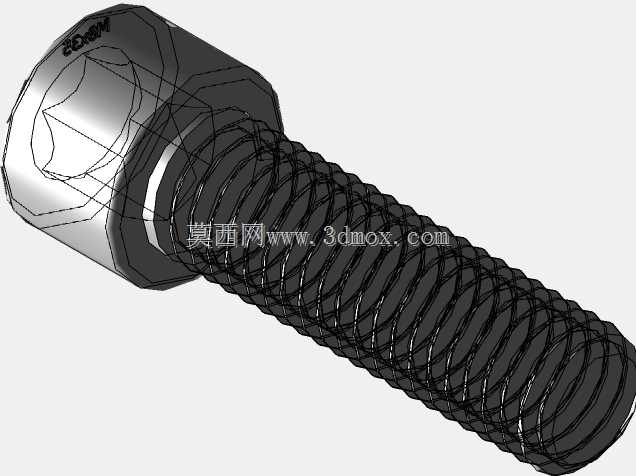

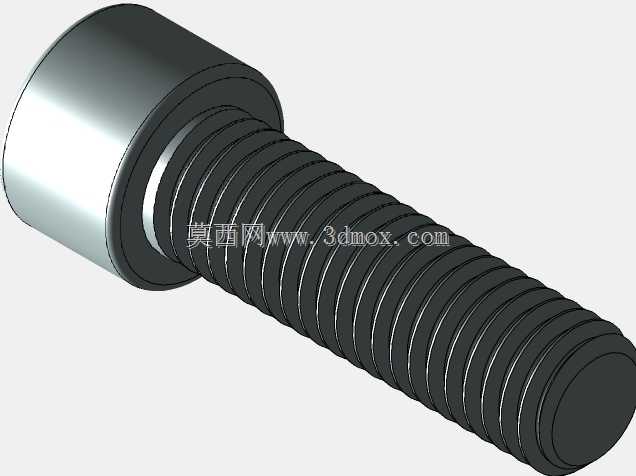

　　从设计思路上来说，这类标准件的三维建模核心是严格遵循标准给定的所有尺寸公差，不能随意改动头部尺寸、螺杆长度或者螺纹参数，因为实际生产装配中，所有对应的安装沉孔、螺纹底孔都是按照标准尺寸加工的，如果模型尺寸和标准有偏差，后续生成工程图、指导加工的时候就会出现安装不匹配的问题。建模时螺纹部分不需要做全牙型的细节特征，除非是做有限元受力分析需要，日常装配用的模型做装饰螺纹线就能满足需求，既能减少模型的文件体量，又不会影响装配干涉检查的准确性。螺杆末端的倒角设计也完全符合标准要求，装配时能顺利对准螺纹孔，不会出现螺纹错牙刮伤内螺纹的情况，这点细节在自动化装配线的螺丝自动锁附场景里格外重要，末端倒角的角度和长度如果不符合标准，自动锁螺丝机的批嘴就没法顺利对准螺钉，很容易出现卡料、锁歪的问题。

　　实际选型应用的时候，还要注意A2不锈钢的强度等级对应的载荷范围，它不适合用在有强冲击载荷、大拉力的重载连接场景，比如重型压力机的机架连接、起重设备的受力部件固定，就需要选更高强度等级的合金钢螺钉，但在常规的轻载、中载静连接场景，比如设备外壳固定、导向轴支座安装、传感器支架连接这类位置，它的强度完全够用，而且A2不锈钢的防锈特性也能避免长期使用后螺钉生锈锈死在螺纹孔里，后续设备维护拆卸的时候会方便很多，不用因为螺丝锈死拆不下来而破坏整个部件。另外在做装配干涉检查的时候，要注意螺钉拧入螺纹孔后，螺杆末端不能超出螺纹孔的有效深度，更不能顶到螺纹孔背面的其他部件，尤其是在安装薄板件或者靠近密封腔的位置，螺杆过长顶穿密封面会直接造成密封失效，这也是很多新手工程师容易忽略的安装边界问题，借助准确的三维模型就能在设计阶段提前排查这类问题，避免实际装配时出现返工。
