槽轮式间歇拨转联动机械结构

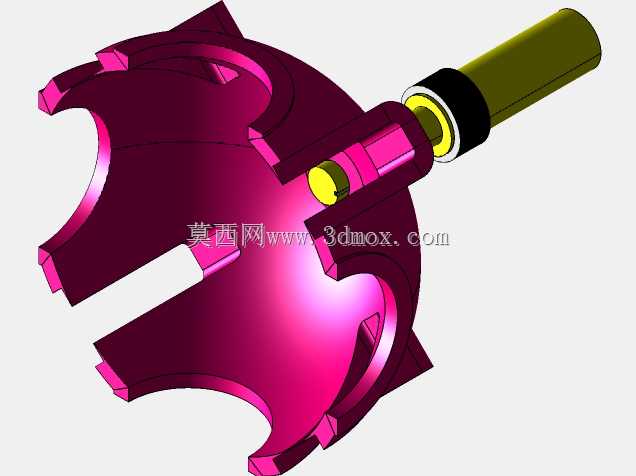

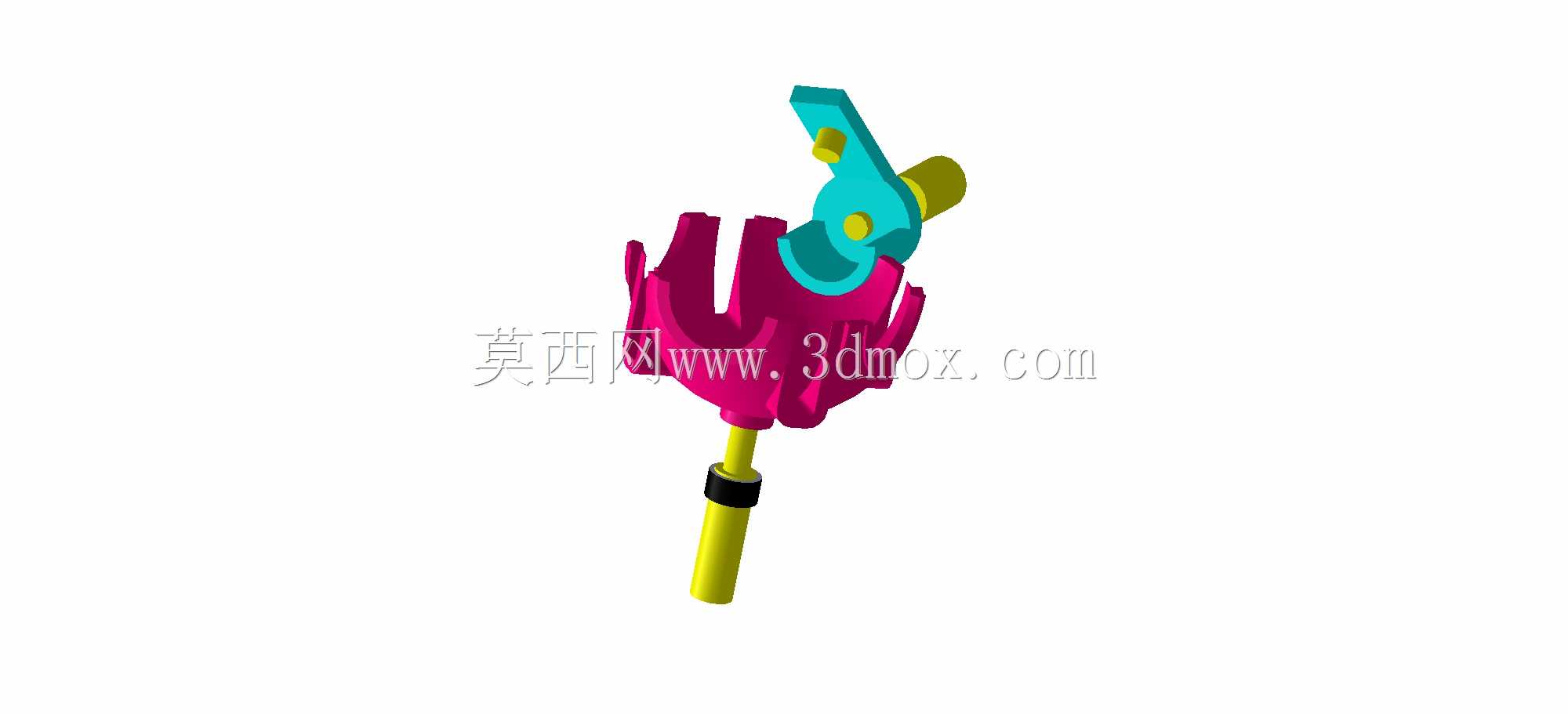

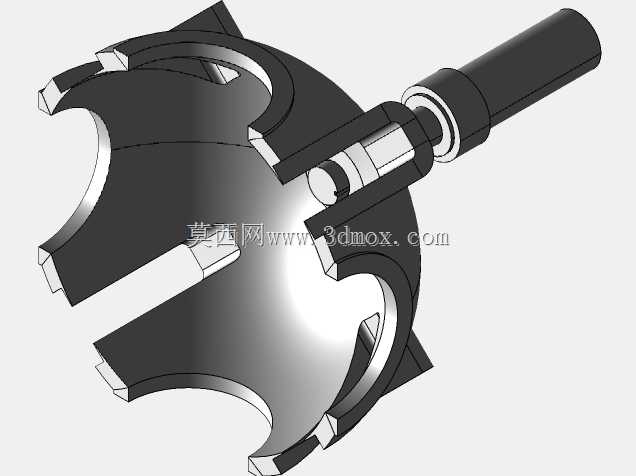

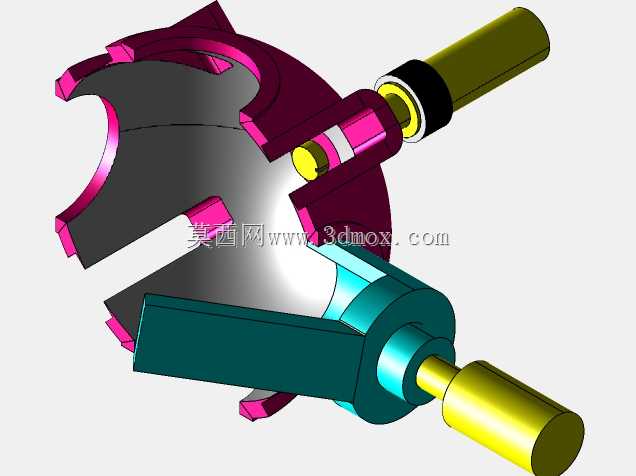

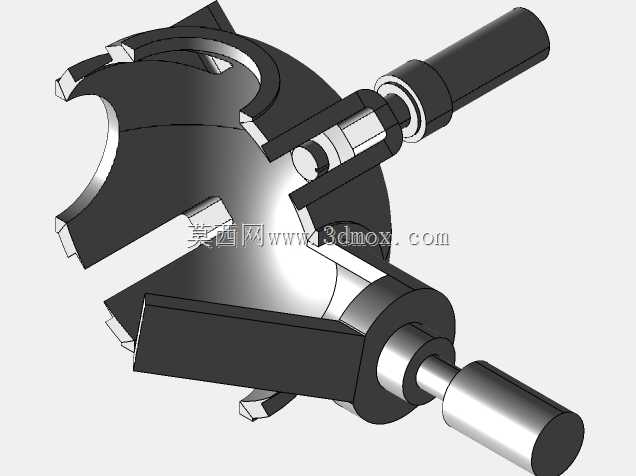

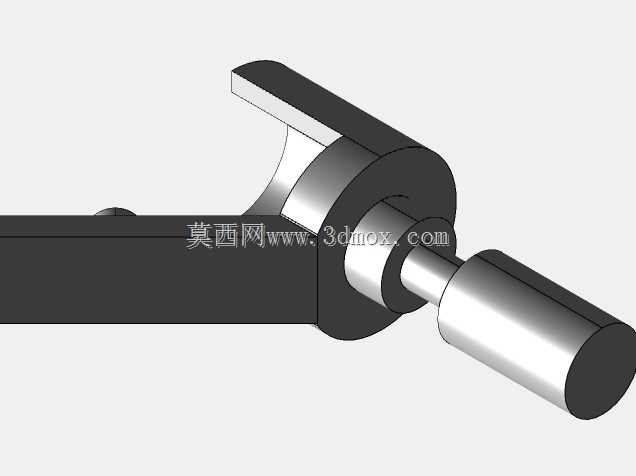

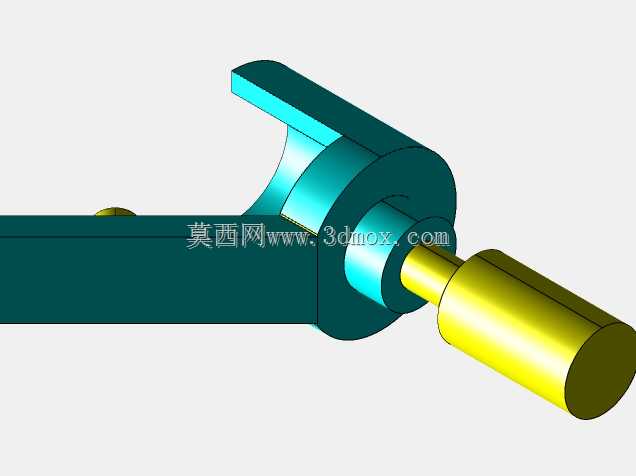

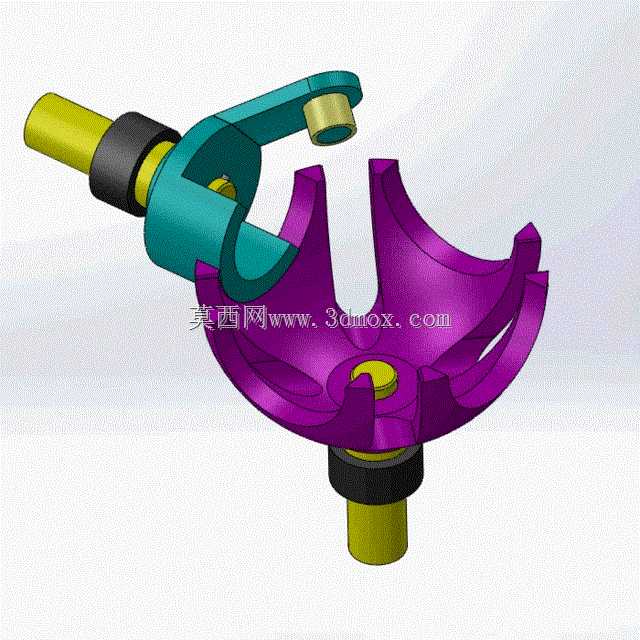

　　这套间歇拨转联动结构核心采用外槽轮传动逻辑，主要应用在需要实现周期性间歇转位的自动化工位场景中，比如轻工包装线的工位转台、小型装配设备的工件换位单元、多工位检测设备的分度送料环节，这类场景不需要连续回转输出，反而需要输出端在固定角度停留完成工序动作，再快速转位到下一个工位，槽轮结构相比凸轮分度器成本更低，结构更简单，适合中低速、轻负载的间歇传动需求。从结构组成来看，整套部件包含主动拨盘组件、从动槽轮组件、支撑转轴三个核心部分，主动拨盘采用弯臂式设计，拨销做了衬套包覆处理，拨销进入槽轮径向槽时可以平稳带动槽轮转动，当拨销脱离径向槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，将槽轮牢牢锁止在固定位置，避免工位停留时出现窜动，

　　保证工序动作的定位精度。设计过程中首先要确定槽轮的槽数，这套结构采用六槽设计，对应每次转位60度，也就是可以实现六个工位的间歇切换，拨盘的回转中心和槽轮回转中心的中心距是核心安装尺寸，直接决定了整套结构的安装边界，设计时需要保证拨销进入和脱离槽轮径向槽时，拨销的运动方向和径向槽的中线方向重合，避免拨销和槽壁出现刚性撞击，减少运转过程中的冲击和磨损。支撑部分采用双段式转轴设计，主动轴和从动轴分别通过轴套定位在安装基板上，轴肩位置做了限位台阶，防止转轴轴向窜动，轴和安装座的配合选用间隙配合，保证转动顺畅的同时控制径向跳动量在合理范围内。从安装边界来看，整套结构的径向尺寸以槽轮的最大外圆为边界，轴向尺寸需要叠加拨盘厚度、槽轮厚度、

　　两端轴套的伸出长度，安装时需要保证主动轴和从动轴的平行度误差控制在允许范围内，否则会出现拨销卡滞、槽轮磨损加快的问题。功能特性上，这套结构在拨盘匀速转动的情况下，槽轮可以实现“快速转位-长时间停留”的运动规律，停留时间和转位时间的比例由槽数和拨盘上的拨销数量决定，单拨销六槽结构的停留时间占整个运动周期的三分之二以上，足够给工位上的加工、检测、装配动作留出充足时间。设计时还对槽轮的槽口做了圆弧过渡处理，避免应力集中，拨盘的锁止弧和槽轮的锁止弧配合面做了等半径设计，锁止过程中不会出现滑动间隙，转位时的启动和停止阶段的加速度变化相对平缓，适合转速不超过每分钟100转的应用场景，不会因为过大的冲击影响设备整体稳定性。在实际选型适配时，

　　如果需要调整工位数量，可以更换对应槽数的槽轮，同时调整拨盘的中心距和拨销长度，不需要改动整体的安装逻辑，结构的拓展性较强，相比其他间歇传动结构，零件加工难度低，普通铣削设备就可以完成主要零件的加工，后期维护只需要定期在转轴和拨销位置添加润滑脂即可，维护成本很低，非常适合小型自动化设备的工位分度场景使用。
