带外螺纹接口的小型储水腔体结构

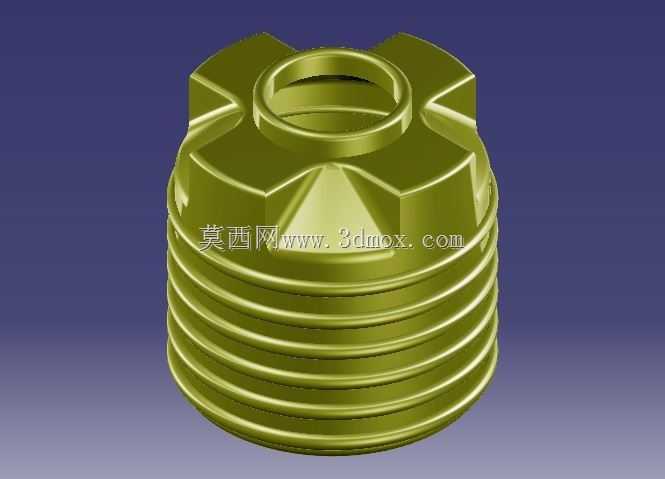

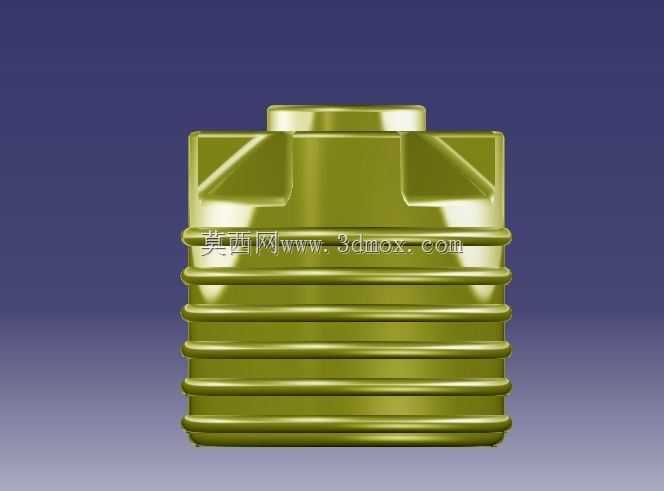

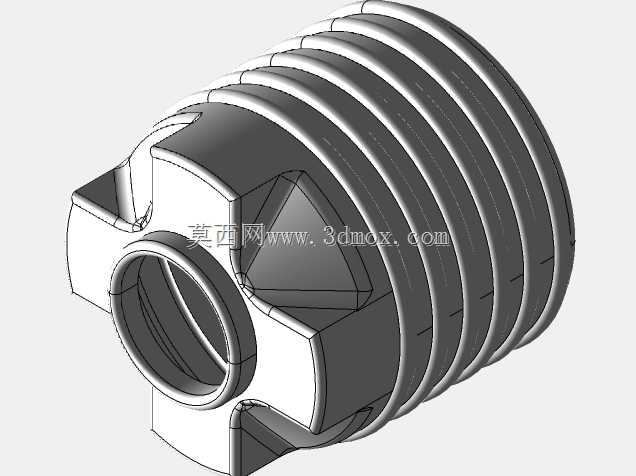

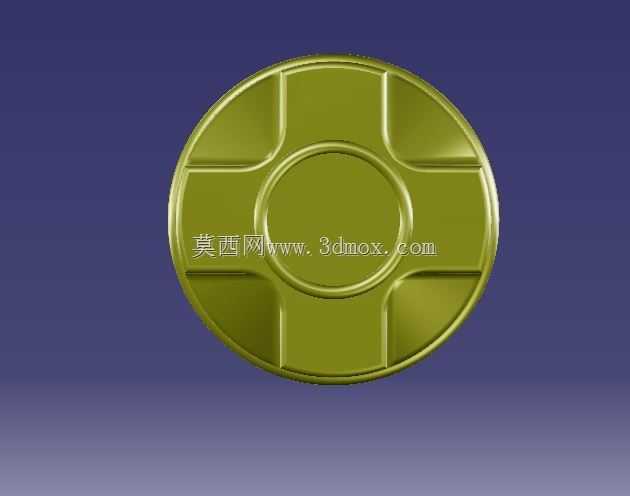

　　在小型流体回路、家用净水设备、小型冷却循环系统这类对安装空间有严格限制的场景里，这类带一体化外螺纹接口的小型储水腔体是很常见的功能部件，它不需要额外设计复杂的安装支架，靠自身的外螺纹段就能直接拧入对应规格的内螺纹基座，完成流体通路的对接与腔体自身的固定，能大幅减少管路装配的零件数量，降低现场安装的工时消耗。从结构设计逻辑来看，这个腔体的下半段做了连续的等距外螺纹，螺纹的牙型采用常规的三角密封牙，加工时只要保证螺纹中径的公差在h6级别，配合常规的生料带或者橡胶密封圈，就能在0.6MPa以内的静水压力下实现可靠密封，不会出现渗漏问题。腔体的上半部分做了四个对称分布的凸棱结构，这个结构不是单纯的装饰造型，而是给安装工具预留的受力位，

　　不管是用活动扳手还是专用的卡口套筒，都能卡在这四个凸棱上施加扭矩，不会因为外壁光滑导致安装时打滑，同时这四个凸棱也做了均匀的壁厚过渡，避免注塑或者机加工时出现壁厚不均导致的缩痕、应力集中问题。顶部的开口是流体的进出通道，开口处做了一圈加厚的翻边，这个位置是和外接管路对接的密封面，设计时特意把这个面的平面度控制在0.02mm以内，表面粗糙度做到Ra1.6，保证和对接接头的密封圈贴合时不会出现缝隙。腔体的内部是光滑的等径空腔，没有做多余的加强筋或者隔断，目的是减少流体在腔体内的流动阻力，同时也避免内部出现积液死角，在输送净水或者冷却循环水的时候，不会因为死角残留杂质导致腔体内部滋生污垢，后期维护时只要打开顶部接口就能直接冲洗内部，

　　清洁难度很低。从安装边界来看，这个腔体的最大外径就是螺纹段的大径，安装时只要在基座上预留对应规格的内螺纹孔，周围留出能放下扳手操作的空间即可，不需要额外预留法兰安装的螺栓孔位，整体占用的径向空间比同容积的法兰式储水腔体小30%左右，特别适合在空间紧凑的小型设备内部使用。在实际选型时，要注意这个腔体的螺纹长度，它的螺纹段长度刚好能覆盖常规基座壁厚的范围，安装时不要过度拧入，避免螺纹末端顶到基座内部的流道，导致流体通流面积变小。另外腔体顶部的凸棱高度也做了控制，不会超出腔体的最大外径，安装时相邻的管路或者零件不会和凸棱发生干涉，在排布密集的流体阀组里，这个结构的适配性会比光滑外壁的腔体好很多。设计这类腔体的时候，还要考虑壁厚的均匀性，

　　整个腔体的侧壁厚度保持一致，不管是采用塑料注塑成型还是金属棒料机加工，都能保证成型后的变形量在可控范围内，不会因为壁厚差导致冷却后出现椭圆变形，影响螺纹的配合精度。顶部开口和腔体主体是同轴设计，加工时一次装夹就能完成外螺纹、外凸棱、顶部密封面的加工，不需要二次找正，能有效控制加工的形位公差，减少批量生产时的废品率。在实际应用中，这类腔体除了储水，也可以用来储存小型润滑回路里的润滑油，或者气动系统里的小型气容，只要调整密封件的材质，就能适配不同的流体介质，结构的通用性很强。
