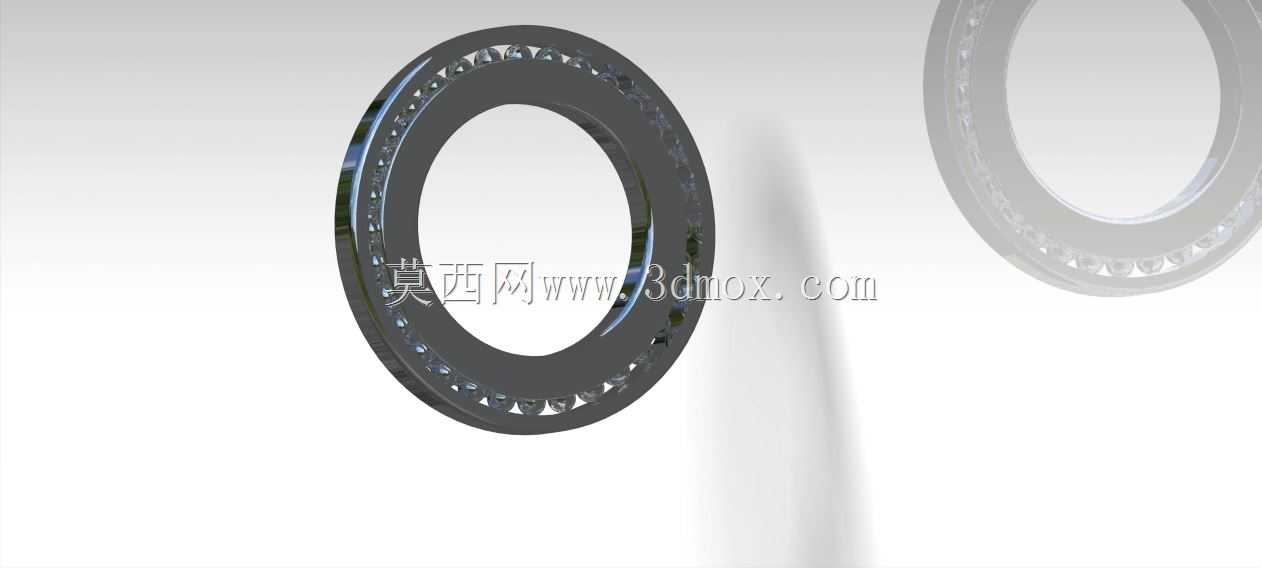

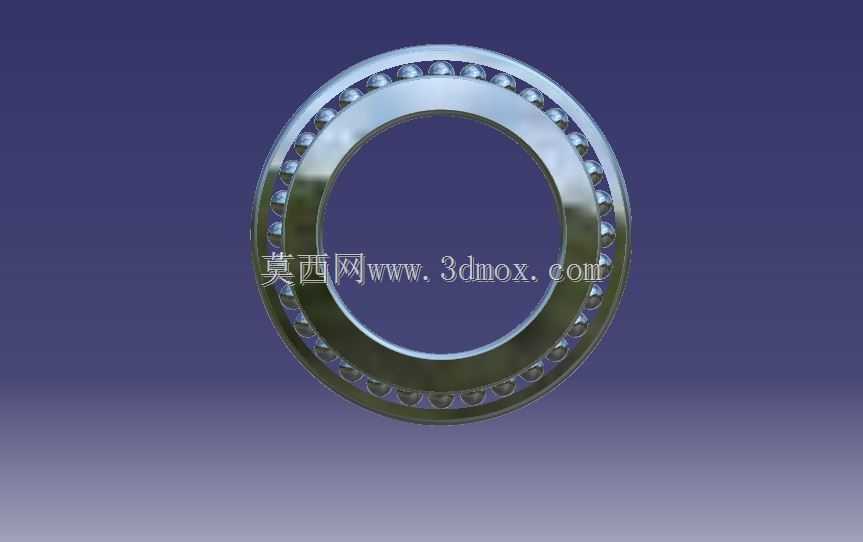

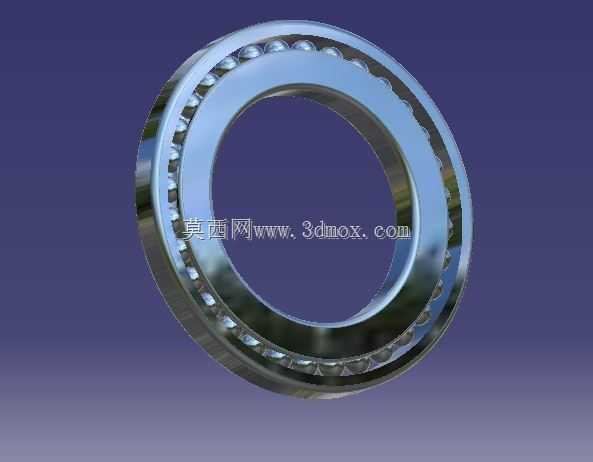

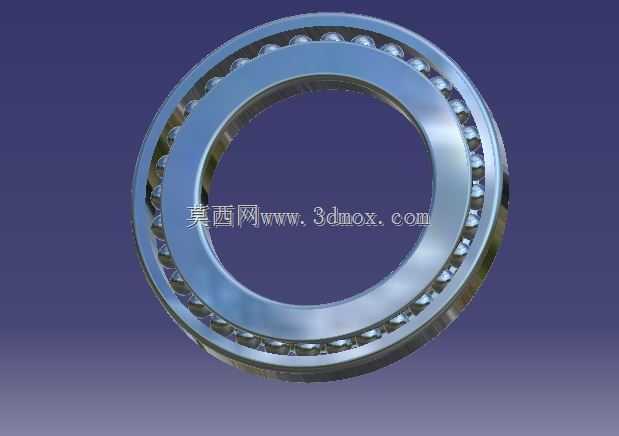

高精度滚珠轴承三维结构设计

　　在各类旋转传动场景中，滚珠轴承的应用覆盖了从普通民用机电到重型工业装备的极宽范围，小到家用风扇的电机转轴支撑，大到冶金产线的重型辊道、风电主轴的旋转承载，这类零件的结构合理性直接决定了整套设备的运行寿命、旋转精度与振动噪声水平。做这套结构设计时，首先要明确的是安装边界的约束条件：轴承的内圈与旋转轴采用过盈配合，配合公差需要根据轴的旋转转速、承载载荷类型做匹配，若内圈随轴同步旋转、外圈固定在轴承座内，内圈的过盈量要略大于外圈，避免高速运转时配合面出现蠕变打滑，造成配合面磨损、跑圈问题。外圈与轴承座的配合多采用过渡配合，既保证安装时的同轴度定位，也方便后期维护时的拆卸更换，不会因为过盈量过大造成外圈变形，挤压内部滚动体的运行游隙。

　　从功能特性来看，这套滚珠轴承的核心作用是将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗，同时承担径向载荷与一定比例的轴向载荷，滚动体沿套圈滚道做连续圆周滚动，保持架将每颗滚动体均匀分隔，避免相邻滚动体直接接触产生额外摩擦与碰撞噪声。设计滚道曲率时，要控制滚道与钢球的密合度在合理区间，密合度过高会增大滚动接触面积，提升摩擦阻力同时加快润滑脂的挤出失效；密合度过低则会造成接触应力集中，在重载冲击下容易出现滚道点蚀、钢球碎裂的失效问题。滚道的边缘位置做了微小的卸荷倒角处理，避免轴承在承受偏载力矩时，滚动体与滚道边缘发生硬接触，造成边缘应力集中引发的早期疲劳损坏。

　　设计过程中，滚动体的数量与直径是经过反复校核的：在套圈的有效滚道周长范围内，尽可能排布直径更大的钢球，同时保证相邻钢球之间留有足够的保持架壁厚空间，钢球直径越大，单颗钢球能承担的接触载荷越高，整体轴承的额定动载荷就越大，对应的疲劳寿命也会更长。保持架采用浪形冲压结构，兜孔的间隙控制在合理范围，既给钢球留出一定的自转与公转活动空间，避免兜孔抱死钢球，也不会因为间隙过大造成钢球在运转过程中出现窜动，引发额外的振动。保持架的材质选用冷冲压钢板，表面做磷化处理，降低与钢球接触时的摩擦系数，同时具备足够的结构强度，在高速运转时不会因为离心力作用出现变形、散架问题。

　　密封结构的设计同样需要结合应用场景调整，针对有粉尘、切削液飞溅的机床主轴、农机传动箱场景，可在轴承两侧加装接触式橡胶密封圈，密封圈的唇口与内圈的密封槽形成过盈配合，阻挡外界杂质进入滚道内部，同时防止内部的润滑脂泄漏；针对高速、高温的电机主轴场景，则可选用非接触式的防尘盖结构，防尘盖与内圈之间留有微小的迷宫间隙，既可以阻挡大颗粒杂质进入，也不会因为接触摩擦产生额外的温升，适合长时间连续高速运转的工况。润滑方式的匹配上，低速重载场景选用高粘度的润滑脂，在滚道表面形成足够厚度的油膜，承受较大的接触应力；高速轻载场景选用低粘度润滑脂，降低搅拌阻力，控制轴承运转时的温升，避免润滑脂在高温下变稀流失。

　　实际安装调试时，要注意轴承的压装方式，不能直接通过敲击滚动体、保持架来传递压装力，压装内圈时施力点只能作用在内圈端面，压装外圈时施力点只能作用在外圈端面，避免滚道、钢球受到冲击力出现压痕，影响后续运转精度。轴承的轴向游隙需要根据轴的热伸长量做预紧调整，尤其是在长轴传动、工作温升较高的场景，要预留足够的热膨胀间隙，避免运转过程中轴受热伸长后，轴承内部游隙消失，出现抱死、烧蚀问题；而在精密主轴、高精度回转工作台场景，则需要通过预紧结构消除轴向游隙，提升轴系的旋转刚度与回转精度，保证加工零件的形位公差满足要求。

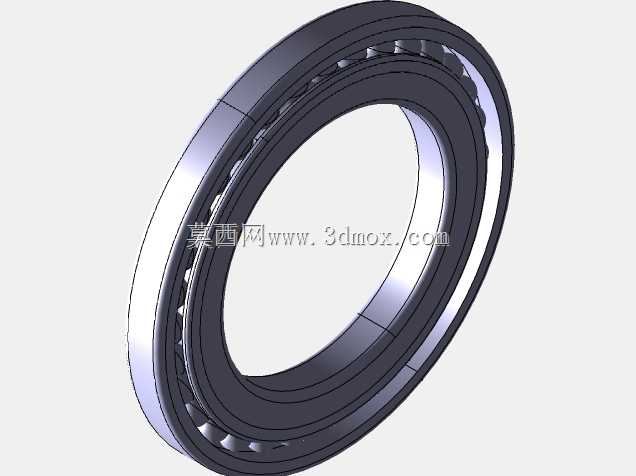

　　这套结构的细节处理上，套圈的端面做了精密磨削，平面度控制在微米级，保证安装时轴承端面与轴肩、轴承座端面的贴合度，避免安装倾斜造成轴承承受额外的倾覆力矩。内圈的倒角尺寸与轴肩的倒角做了匹配，保证轴承安装到位后，内圈端面能完全贴紧轴肩定位面，不会因为倒角干涉造成安装不到位，出现同轴度偏差。所有的棱边位置都做了钝化处理，去除加工过程中产生的毛刺、飞边，避免安装时毛刺脱落进入滚道内部，造成滚道划伤、钢球卡滞的问题。在做三维建模时，所有的配合面都做了公差带的虚拟匹配验证，模拟过盈配合后套圈的变形量，校核变形后的滚道圆度是否满足运转要求，避免实际生产装配后，因为套圈变形造成游隙过小，出现运转卡滞、温升过高的问题。
