螺旋紧凑型节能荧光灯三维结构设计

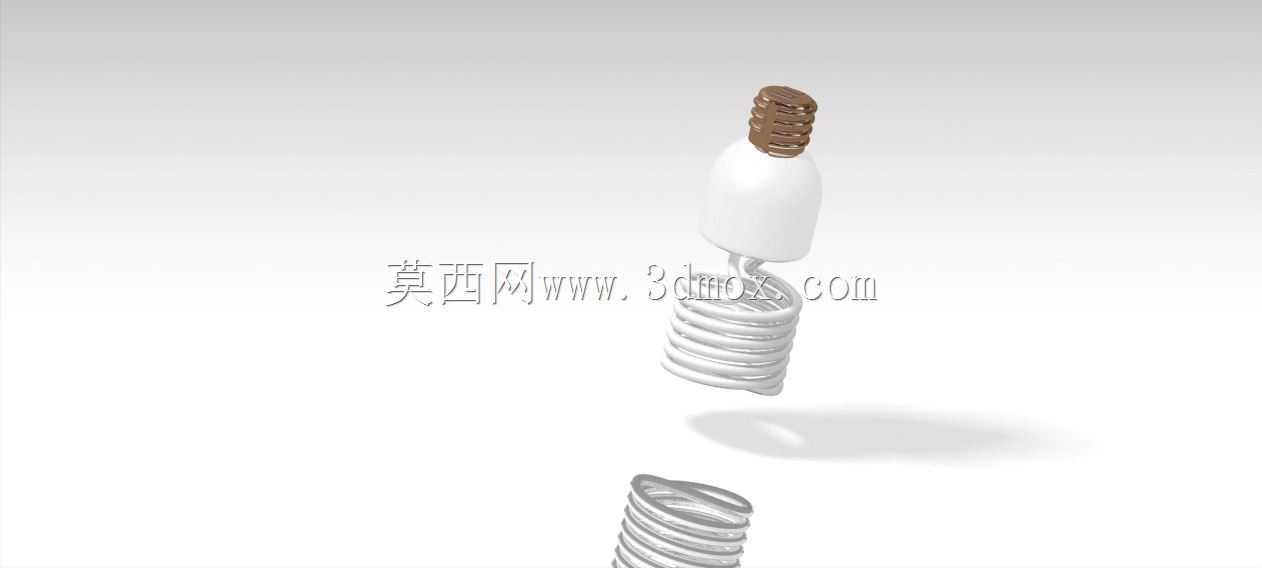

　　日常民用与商用照明场景中，紧凑型节能荧光灯曾是替代传统白炽灯的核心照明器件，其螺旋式的灯管布局能够在有限的外形空间内最大化拉长荧光管的有效放电长度，在保证光效输出的前提下大幅压缩整灯的安装占用空间，适配绝大多数标准螺口灯座的安装尺寸要求，无需额外改动原有照明线路与灯位结构即可直接替换使用。从结构设计层面来看，该款螺旋节能灯的整体结构分为三个核心组成部分：顶部的标准螺口灯头、中部的镇流器容纳腔体、下部的螺旋荧光发光管段。螺口灯头采用通用的E27规格尺寸设计，螺纹段的导程、牙型高度均严格遵循家用螺口灯座的配合公差要求，安装时旋转圈数控制在3圈以内即可实现可靠的电气连接与机械固定，灯头顶端的金属触点与灯座内部的弹性接片配合，

　　保证接触电阻控制在合理范围内，避免长期使用出现接触过热的问题。中部的塑壳腔体为圆润的过渡造型，一方面平滑衔接上部灯头与下部螺旋灯管，避免结构出现突兀的棱角，另一方面为内置的电子镇流器提供足够的安装容纳空间，腔体内部设置有对应的卡扣定位结构，可将镇流器电路板牢牢固定在腔体内壁，避免运输、安装过程中的震动导致元器件松脱，同时塑壳材质选用阻燃耐高温的工程塑料，能够耐受镇流器长期工作产生的温升，杜绝外壳受热变形的风险。下部的螺旋灯管采用连续盘绕的螺旋构型，相比传统U型多段拼接的节能灯管，螺旋结构的灯管不存在弯折拼接的接缝，荧光粉涂层在管内壁的分布更加均匀，发光时不会出现局部明暗不均的问题；螺旋的升角与管径经过匹配设计，

　　既保证灯管盘绕后整体外径不超过常规白炽灯的最大轮廓尺寸，又能让灯管各段之间留有足够的散热间隙，避免灯管工作时热量堆积导致管壁温度过高，影响荧光粉的发光效率与使用寿命。灯管与中部塑壳的衔接位置设置有密封固定结构，将灯管的电极引线完全封闭在塑壳腔体内部，既可以防止外界灰尘、潮气进入腔体内部影响镇流器电路的绝缘性能，也能对灯管根部起到结构补强作用，避免安装拧动时外力传导到灯管封接位置导致玻璃管开裂。在实际安装适配层面，整灯的总长度控制在常规照明灯具的灯腔容纳范围内，无论是桌面台灯、吸顶灯灯座还是壁灯的标准灯位，都可以顺利安装不会出现灯罩无法扣合的问题；整灯的重量分布经过优化，重心靠近上部灯头位置，

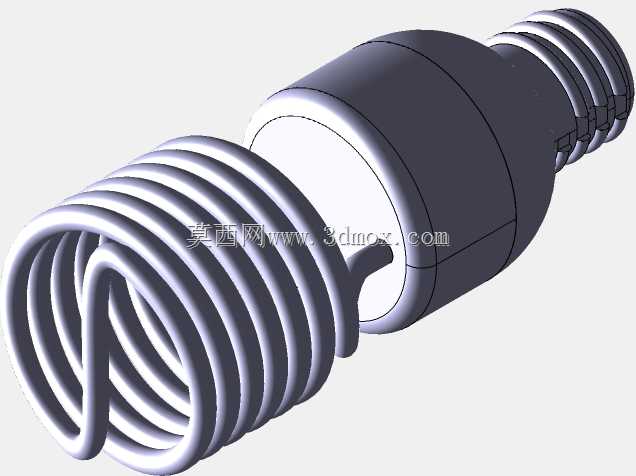

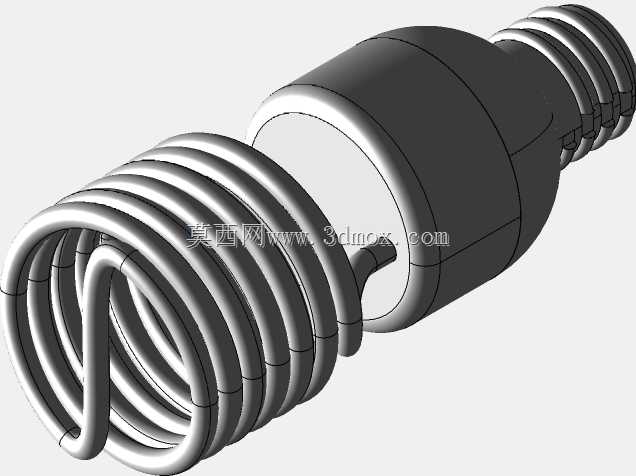

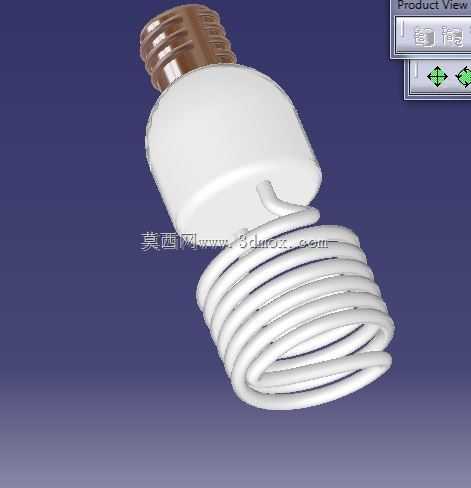

　　安装后不会因为重心偏下导致灯头承受额外的弯曲力矩，长期使用也不会出现灯座松动下垂的情况。从结构建模的逻辑来看，螺旋灯管的建模需要精准匹配螺旋线的参数，包括螺旋的圈数、直径变化率、升角参数，保证灯管扫掠过程中管径均匀一致，不会出现局部截面变形的问题；灯头的螺纹结构需要还原标准螺口的牙型轮廓，保证与标准灯座的配合间隙符合安装要求；中部塑壳的曲面过渡需要做连续的曲率处理，避免曲面出现褶皱、棱角，保证外壳注塑成型时能够顺利脱模，不会出现壁厚不均导致的缩痕问题。在照明应用场景中，这类螺旋节能灯的光输出角度覆盖范围更广，螺旋结构的灯管可以实现360度方向的光线输出，相比单侧排布灯管的结构，配光曲线更加均匀，在无灯罩的裸灯使用场景下，不会出现局部方向光照过强或过弱的问题；同时灯管与塑壳的连接位置做了遮光处理，避免灯头位置出现漏光导致的眩光问题，提升日常使用的视觉舒适度。
