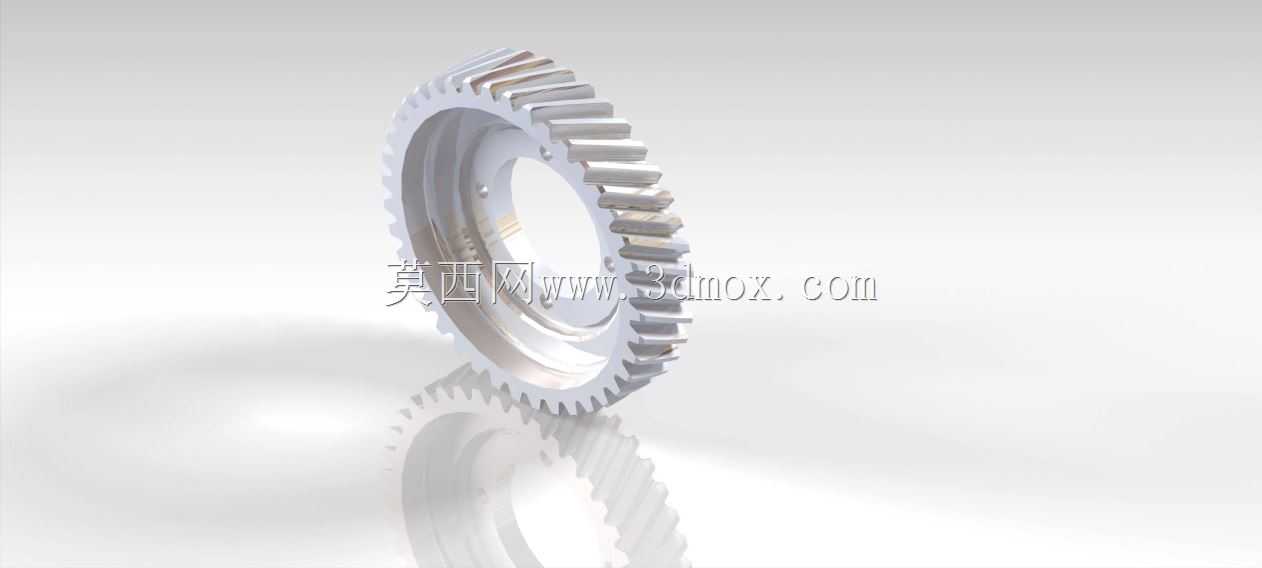

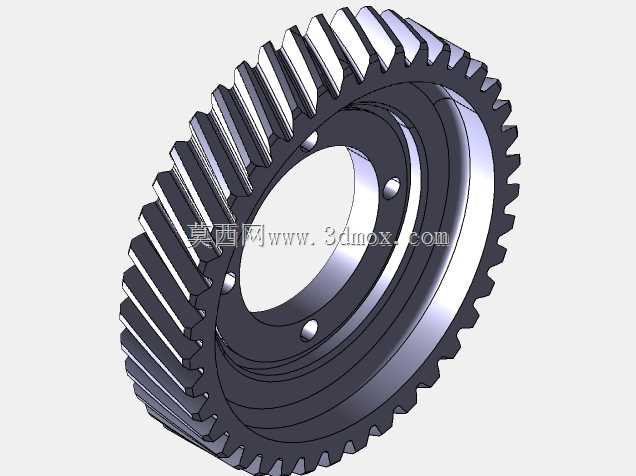

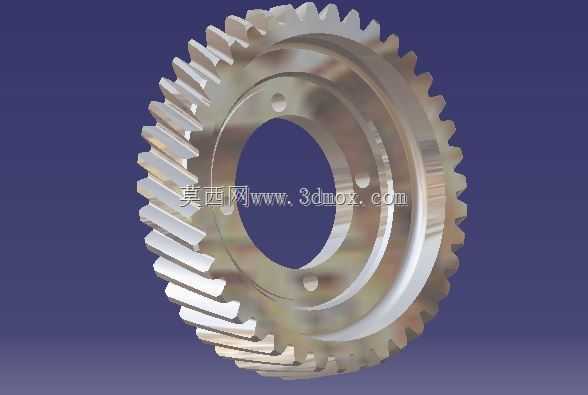

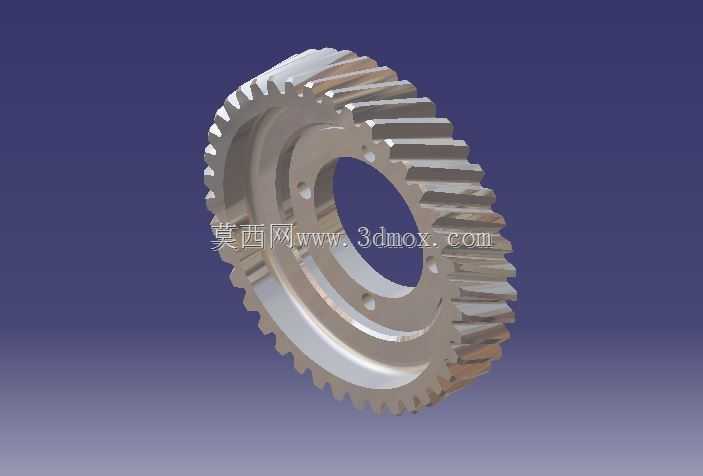

高精度斜齿轮传动结构三维数模

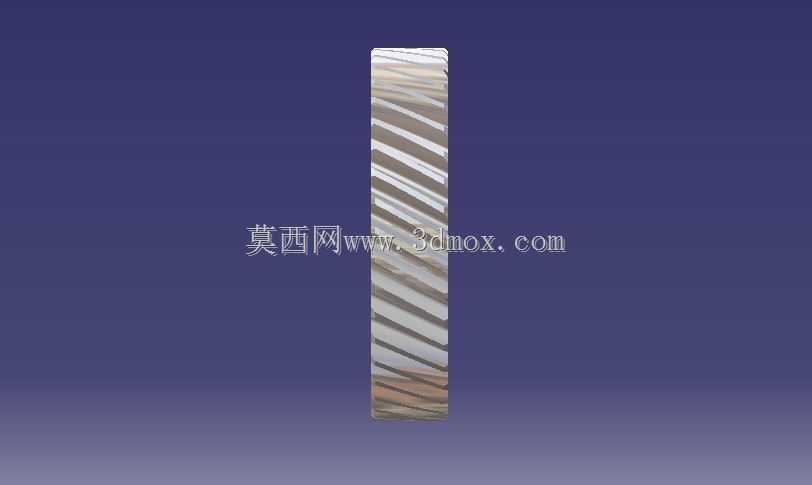

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从常规工业传动到精密动力输出的多个环节，和直齿轮相比，斜齿轮的轮齿沿螺旋角方向逐步进入啮合状态，啮合过程不存在直齿轮那种整齿突然接触、突然脱离的冲击感，运转时的噪音、振动表现都有明显优势，尤其适合中高速、重载的传动工况。这款斜齿轮的建模过程完全围绕实际啮合特性展开，首先确定的是轮齿的螺旋角参数，螺旋角的取值直接影响轴向力大小与啮合重合度，建模时先通过渐开线方程生成端面齿形，再沿螺旋线方向做扫掠切除，保证每一个轮齿的齿向误差控制在合理范围内，避免啮合时出现偏载、卡滞的问题。从安装边界来看，齿轮内孔采用台阶孔设计，大端内孔用于和传动轴的轴径配合，配合公差选用过渡配合区间，

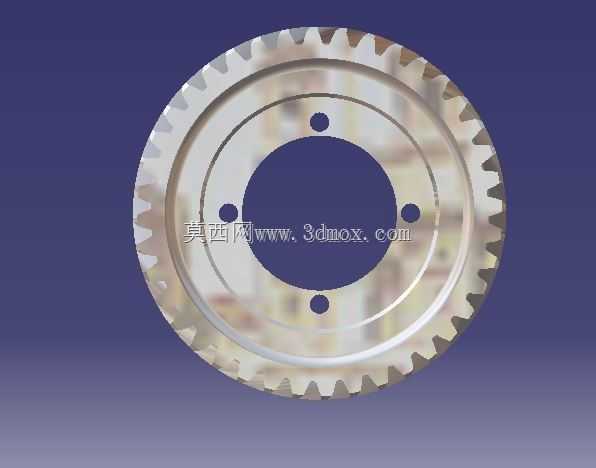

　　既保证装配时的定位精度，也避免过盈量过大导致的内孔应力集中；小端内孔可容纳轴端锁紧结构，比如圆螺母、止动垫圈的安装空间，齿轮端面预留有均匀分布的减重孔，在不降低轮体结构强度的前提下减少整体转动惯量，对于频繁启停的传动系统来说，更低的转动惯量能有效降低启动冲击，提升传动响应速度。轮齿部分的建模充分考虑了实际加工的工艺特性，齿顶做了微小的倒角处理，避免热处理后齿顶尖角崩裂，齿根位置做了标准圆角过渡，减少应力集中系数，提升轮齿的弯曲疲劳强度，这一点在重载传动场景下尤为重要，很多早期失效的斜齿轮都是因为齿根圆角处理不到位，在交变载荷作用下出现疲劳裂纹。在实际设备应用中，这类斜齿轮常配对使用在平行轴传动结构中，比如机床主轴箱的变速传动组、

　　输送设备的动力输入端、减速机的中间传动级，配对时需要保证两个齿轮的螺旋角大小相等、旋向相反，啮合侧隙控制在合理范围，侧隙过小会导致运转时卡滞、润滑脂无法进入啮合面造成齿面磨损，侧隙过大则会出现传动回差，影响精密传动场景下的定位精度。建模过程中还对轮体的壁厚做了合理分配，轮毂部分的厚度满足传递额定扭矩时的剪切强度要求，轮辐部分的厚度结合减重需求做了优化，既不会因为壁厚过薄导致传动时轮体变形，也不会因为壁厚过大增加不必要的重量。齿面的建模精度直接影响后续的啮合仿真效果，每一个齿面的渐开线轮廓都严格按照参数方程生成，没有做近似的圆弧替代，保证在做运动仿真时，齿面接触轨迹的模拟结果和实际工况一致，能准确反映出啮合过程中的接触应力分布，

　　为后续的强度校核、寿命计算提供准确的模型基础。对于结构设计从业者来说，这类斜齿轮模型可以直接用于传动系统的装配干涉检查，在整机设计阶段就能验证齿轮和周边箱体、轴系零件、密封结构的空间位置关系，避免实际加工装配时出现空间干涉问题；对于设备选型人员来说，模型的外形尺寸、安装接口完全符合常规传动件的设计规范，可以直接导入装配体中做布局验证，快速确定传动系统的整体尺寸边界。在润滑设计层面，齿轮的轮齿间隙、齿顶与箱体内壁的距离都预留了足够的润滑脂流动空间，齿轮运转时能带起润滑脂覆盖整个啮合面，同时不会因为齿顶和箱体间隙过小导致润滑脂被过度挤压，影响润滑效果。另外，齿轮端面的减重孔同时兼顾了润滑脂的流通作用，运转时润滑脂可以通过减重孔在箱体内循环，提升整体散热效果，避免长时间重载运转时齿面温度过高导致的润滑失效。
