拉姆斯波姆式双口安全泄压阀结构

　　在工业蒸汽管路、承压储液容器的配套安全防护场景中，这类拉姆斯波姆结构的双出口泄压装置是非常经典的机械式超压防护部件，完全依靠介质自身压力驱动动作，不需要额外接入电控或者气动动力源，在断电、气源中断的极端工况下依然能可靠完成泄压动作，是承压系统最后一道安全防护环节里的常用选型。从实际使用场景来看，这类阀常被安装在中小型蒸汽锅炉的顶部集汽管段、压缩空气储气罐的出口端、或者密闭承压储液罐的气相空间位置，当系统内部压力超过设定的安全阈值时，阀瓣会自动抬升，将多余的介质通过两个对称的出口快速泄放，避免容器或者管路因为超压出现开裂、爆管等安全事故，待系统压力回落至设定回座压力值后，阀瓣会在内部弹簧的作用力下自动回位密封，阻止介质继续外泄，不需要人工手动复位操作。

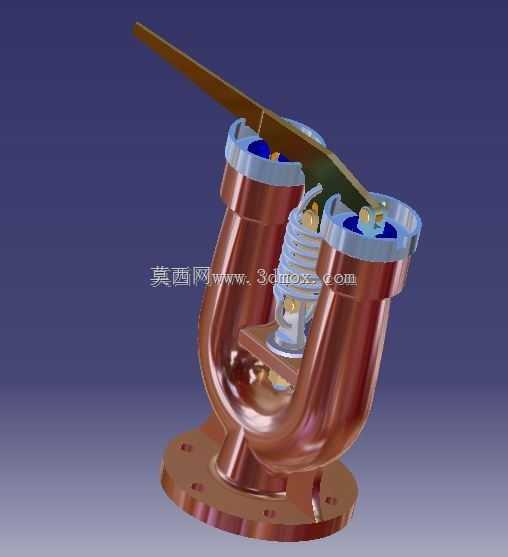

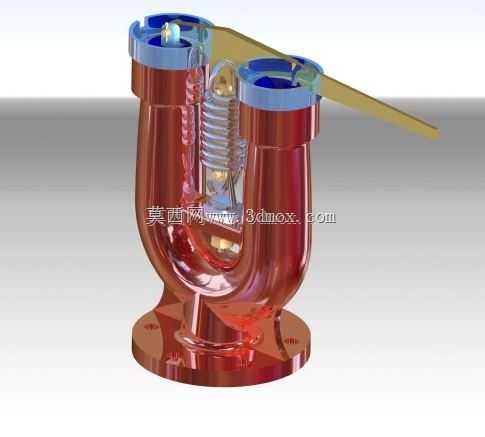

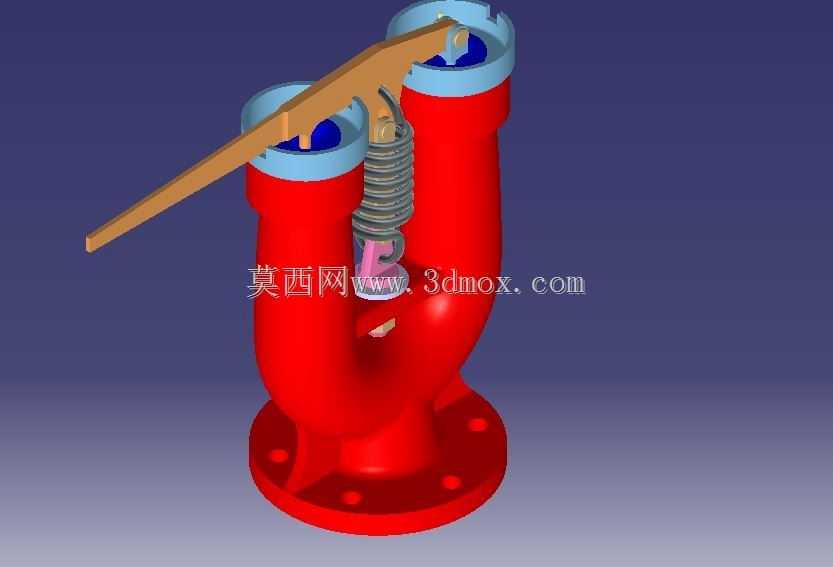

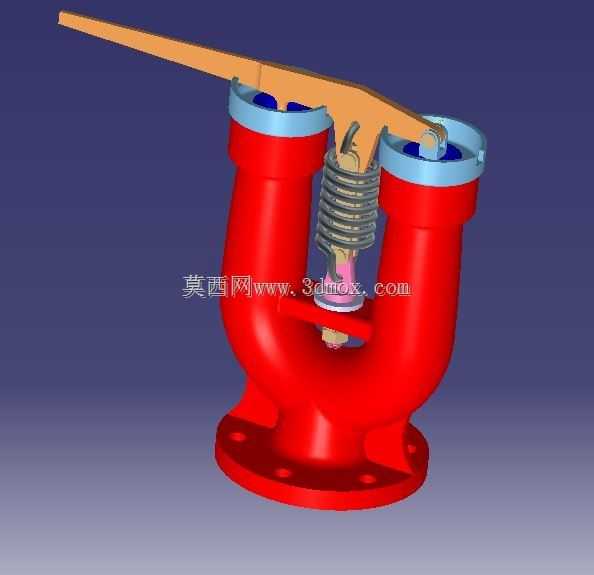

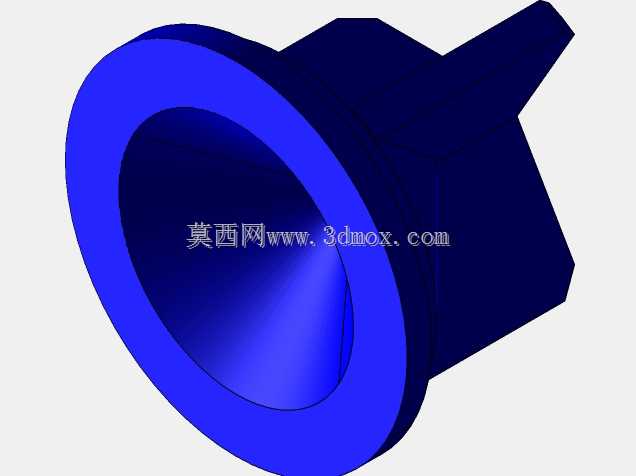

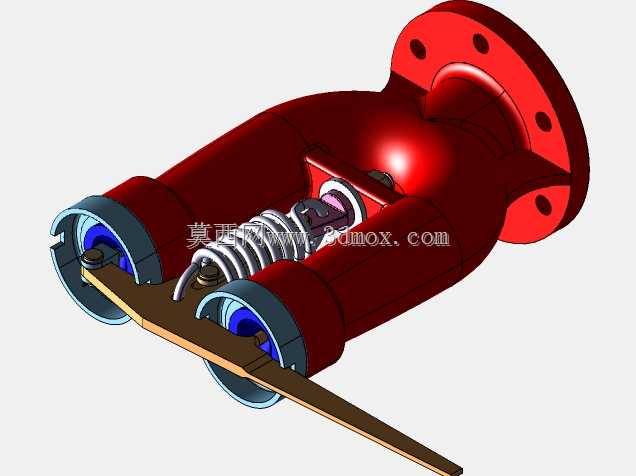

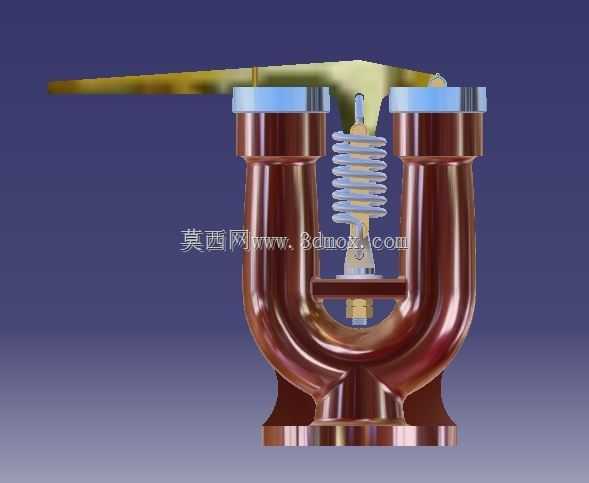

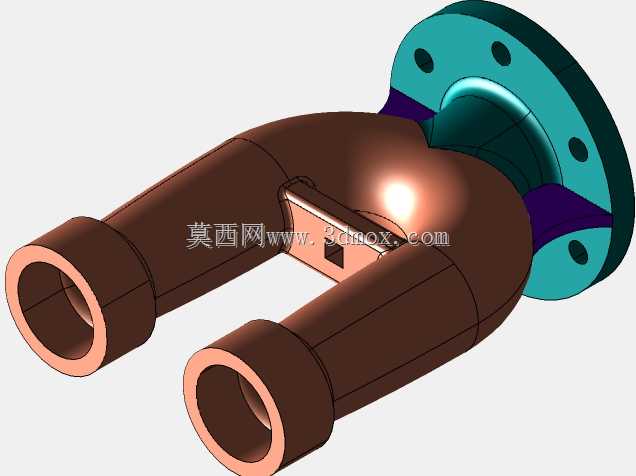

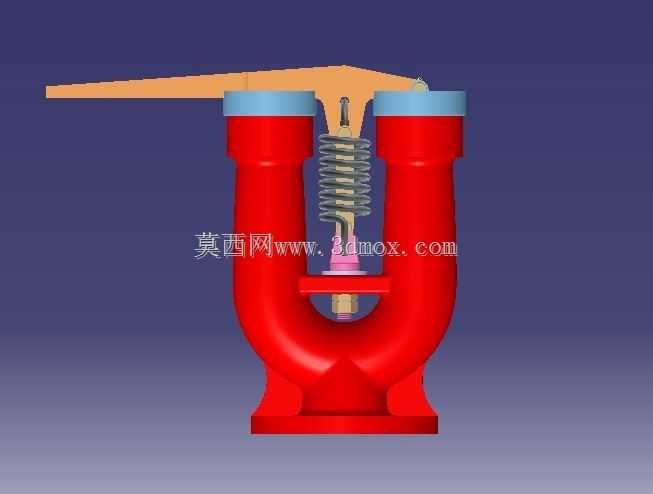

　　从结构设计逻辑来看，这款阀采用了U型对称的双通路阀体结构，底部是带螺栓安装孔的圆形法兰底座，安装时直接和容器或者管路的对应法兰面对接，靠法兰面之间的密封垫片实现静密封，安装孔的位置度公差控制在±0.1mm范围内，能保证和常规标准法兰的顺利对接，不会出现螺栓错位无法装配的问题。阀体内部的核心执行部件是对称布置的两组弹簧加载阀瓣组件，弹簧的预紧力可以通过顶部的调节结构进行微调，以此匹配不同系统的泄压压力设定值，阀瓣的密封面采用了锥面配合结构，相比平面密封有更好的自对中性能，即使阀瓣在抬升回落过程中出现微小的径向偏移，也能在密封锥面的导向作用下回到正确的密封位置，减少密封面偏磨导致的内漏问题。顶部的手动扳杆是专门设计的手动校验结构，在设备定期安全校验的时候，不需要等到系统压力升到泄压值，操作人员直接扳动这个长杆结构，就能通过杠杆作用力顶开内部的阀瓣，手动验证阀瓣动作是否顺畅、有没有卡滞锈死的情况，这个结构完全符合承压设备安全附件定期校验的规范要求，不需要拆解阀门就能完成动作可靠性检查，大幅降低日常维护的工作量。

　　从安装边界尺寸来看，这款阀的整体高度控制在适配中小通径管路的范围，两个出口的中心距和阀体底部法兰的通径是匹配设计的，泄放的时候两个出口的介质流向是斜向外侧，不会直接冲刷到安装位置附近的操作人员或者周边设备，安装的时候需要在阀体出口位置预留足够的泄放管路连接空间，不能在出口位置加装截止阀或者堵头，避免泄压通道被堵塞导致安全功能失效。阀体的流道采用了等径圆滑过渡设计，介质从底部法兰进入阀体后，会均匀分流到两个阀瓣位置，不会出现局部流道突变导致的紊流、压损过大的问题，阀瓣的开启高度经过了专门的计算匹配，在全开启状态下的泄放面积能满足额定超压工况下的介质泄放流量要求，不会出现泄放能力不足导致系统压力持续升高的问题。

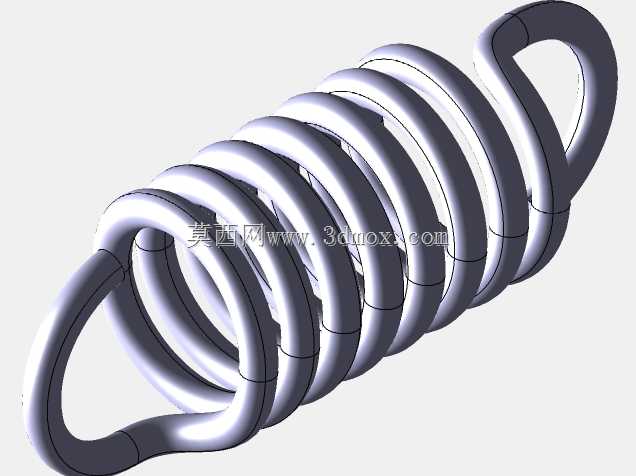

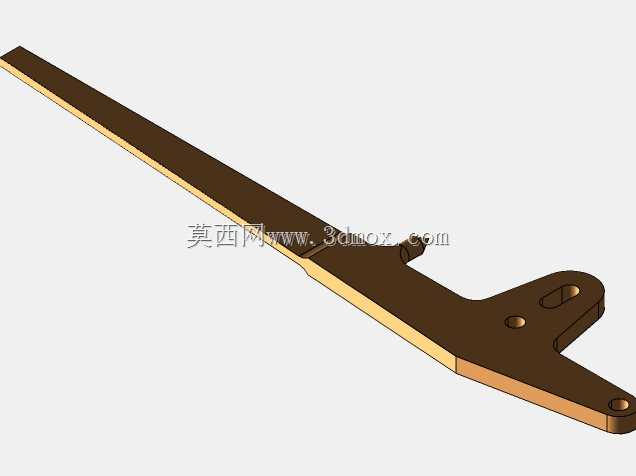

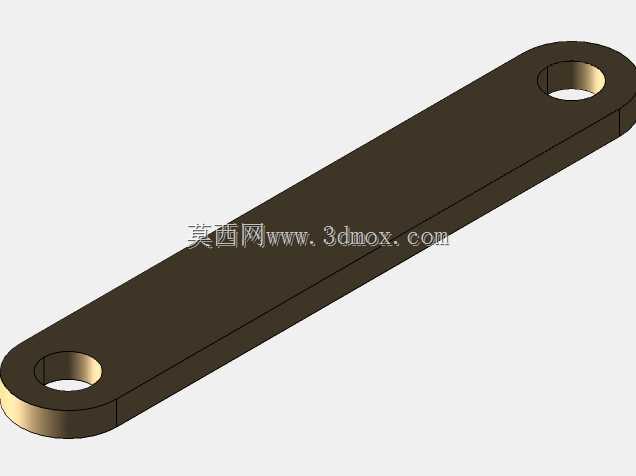

　　在建模设计的过程中，这类阀的装配需要重点关注弹簧的预压缩量和阀瓣行程的匹配关系，弹簧的刚度选择要和设定的泄压压力精准匹配，刚度过大会导致开启压力偏高、泄压不及时，刚度过小则会导致回座压力过低、介质泄漏量过大；阀瓣和阀座的配合间隙要控制在合理范围，间隙过大容易出现密封面偏斜，间隙过小则容易因为热胀冷缩出现卡滞问题，尤其是在高温蒸汽工况下使用的时候，还要考虑不同部件材料的热膨胀系数差异，预留合适的热胀间隙，避免高温下部件膨胀卡死。另外顶部的手动杠杆机构的支点位置是经过力臂计算的，手动扳动的时候只需要很小的作用力就能顶开阀瓣，不会出现手动操作费力的问题，杠杆的长度也做了限位设计，扳动到最大开启位置后会被阀体上的限位结构挡住，避免过度扳动导致弹簧过载或者阀瓣脱落。

　　从实际使用的可靠性角度来看，这种双出口的结构相比单出口安全阀，在相同的阀体通径下能获得更大的泄放面积，同时对称的结构让阀瓣在开启的时候受力更均匀，不会出现单侧受力导致的阀瓣卡涩问题，内部的弹簧是完全封闭在阀体腔体内的，不会直接和外部环境接触，能减少环境中的粉尘、水汽对弹簧的锈蚀，延长部件的使用寿命，日常维护只需要定期通过手动扳杆检查动作灵活性，按周期校验密封面的密封性能即可，不需要复杂的拆解维护，非常适合用在无人值守的承压设备配套场景。
