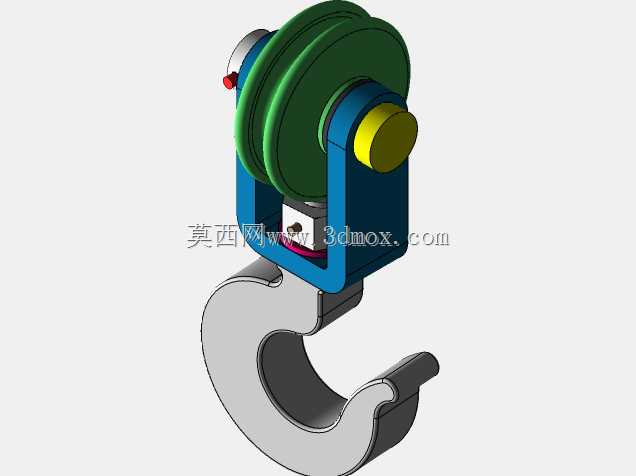

双轮起重吊钩组结构设计

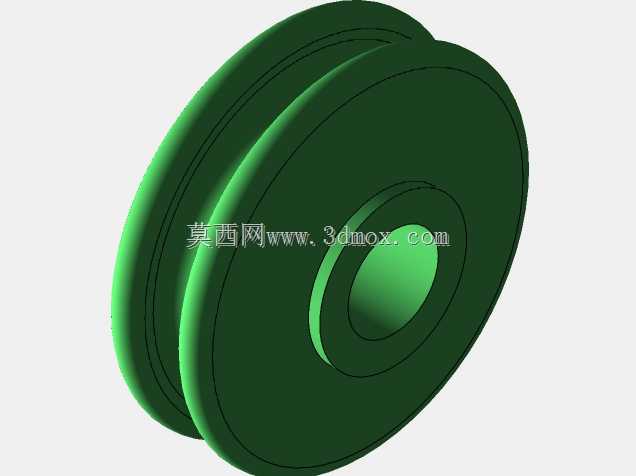

　　在车间重型工件转运、港口散货装卸、基建现场建材吊装这类常规起重作业场景里，吊钩组是直接承载吊重、衔接钢丝绳与被吊物的核心受力构件，这套双轮结构的吊钩组，适配中小吨位的桥式起重机、门式起重机以及流动式起重机的起升机构末端，日常作业中承担着将钢丝绳的起升拉力平稳传递至被吊物的作用，避免钢丝绳直接挂接吊点出现的磨损、偏载问题。从结构设计逻辑来看，这套吊钩组采用双滑轮并排布置的方案，相比单滑轮吊钩组，能将单根钢丝绳的受力分摊到两支绳股上，同等额定起重量下可适配直径更小的钢丝绳，同时双轮的排布能让钢丝绳进出滑轮时的偏角控制在允许范围内，减少钢丝绳与滑轮轮缘的侧向磨损，延长钢丝绳的更换周期。滑轮部分采用轮缘加厚的设计，

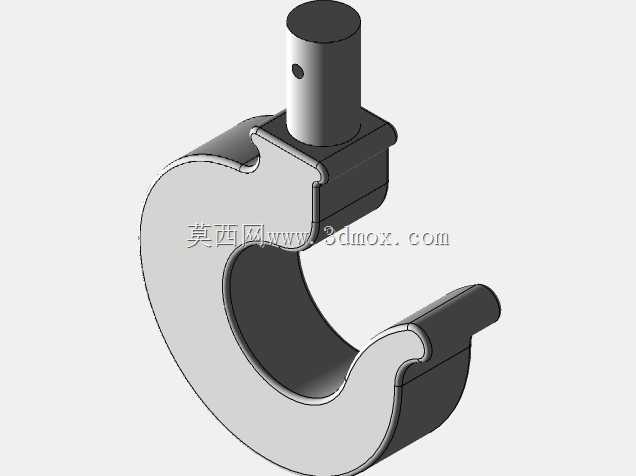

　　轮槽的曲率半径匹配常用起重钢丝绳的直径区间，轮槽表面做了圆滑过渡处理，避免应力集中导致的轮缘开裂，滑轮通过滚动轴承安装在滑轮轴上，转动阻力小，起升、下降过程中滑轮能随钢丝绳的运动灵活转动，不会出现卡滞导致的钢丝绳跳绳、扭结问题。吊钩本体采用锻造钩头的结构形式，钩身的截面为渐变的梯形，从钩尖到钩颈位置截面逐步加厚，匹配吊装时的受力分布——钩颈位置承受全部吊重的拉应力，截面尺寸最大，钩尖位置主要承担防脱限位的作用，截面尺寸适当收窄，在保证强度的前提下控制整体自重。钩头与滑轮架的衔接采用推力轴承搭配横梁的结构，吊装过程中被吊物需要调整朝向时，钩头可绕竖直轴线灵活转动，不会带动钢丝绳发生扭转打结，横梁两端通过定位挡板固定在两侧的夹板之间，

　　承受吊重带来的剪切力，夹板采用加厚钢板切割成型，两侧夹板通过多根拉紧螺栓锁紧，将滑轮轴、横梁牢牢固定在框架内，避免作业过程中轴件窜动脱出。从安装边界来看，这套吊钩组的上部滑轮架预留的钢丝绳穿绕空间适配常规起升机构的钢丝绳排布，两滑轮的中心距经过校核，保证两支钢丝绳在作业过程中不会发生相互摩擦，钩头的开口尺寸适配常用的卸扣、吊装带吊环规格，不需要额外加工转接件就能直接搭配常规吊索具使用，整体的外形轮廓紧凑，在起重机起升高度有限的车间内作业时，能尽可能压缩吊钩组自身占用的高度空间，提升有效起升行程。设计过程中对各受力节点做了应力校核，滑轮轴、横梁、钩颈这些核心受力件的安全系数均满足起重构件的设计要求，夹板的连接螺栓预紧力经过计算，

　　保证长期受载后不会出现松动，滑轮两侧加装了挡绳装置，避免钢丝绳松弛时从轮槽中脱出引发安全隐患，钩头开口位置预留了防脱安全舌的安装位，可直接加装标准防脱装置，防止吊索具从钩口意外滑脱。实际作业中，这套吊钩组可适配多种吊装工况，不管是采用单支钢丝绳穿绕还是双支钢丝绳倍率的起升机构，都能稳定承载，日常维护时只需定期向滑轮轴承、钩头推力轴承加注润滑脂，检查轮槽磨损量、钩头开口变形量以及夹板螺栓的紧固情况即可，维护难度低，适合工矿企业、港口码头、基建工地等多种场景的起重作业使用，结构上没有复杂的异形构件，加工制造难度低，备件替换方便，能有效降低设备的长期使用成本。
