彩色铰接式四杆曲柄摇杆传动结构

　　这套铰接式连杆传动结构，是平面连杆机构里应用覆盖面极广的典型构型，日常在轻工包装线的间歇送料工位、小型锻压设备的进给摆臂、农业机具的往复筛驱动端、纺织机械的导纱摆杆单元里，都能找到同原理的结构落地。区别于齿轮、带传动的连续回转输出特性，这套结构的核心价值，是能把主动件的整周回转运动，直接转化为从动摇杆端的设定角度范围内的往复摆动，不需要额外加装行程转换、换向类的附加组件，整套传动链的构件数量少，铰接副均为低副接触，运动过程中接触压强低、磨损速率慢，在重载、有粉尘的车间工况下长期运行的可靠性表现，要优于很多高副传动结构。

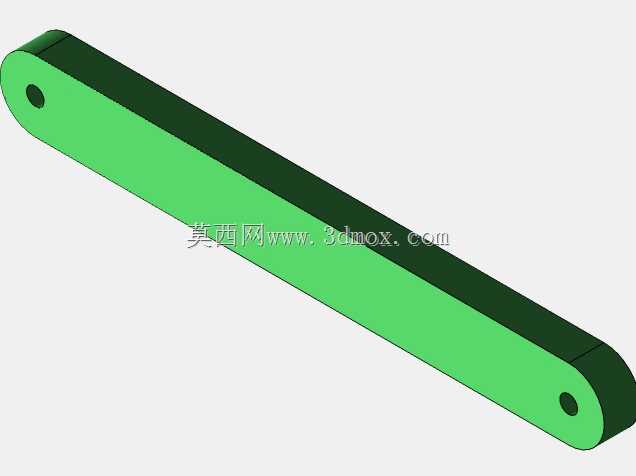

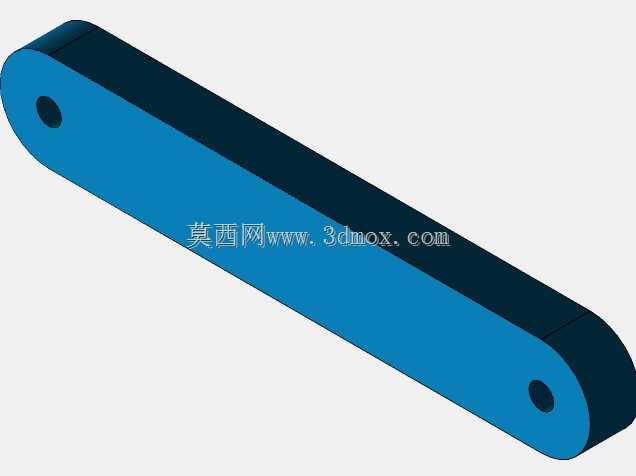

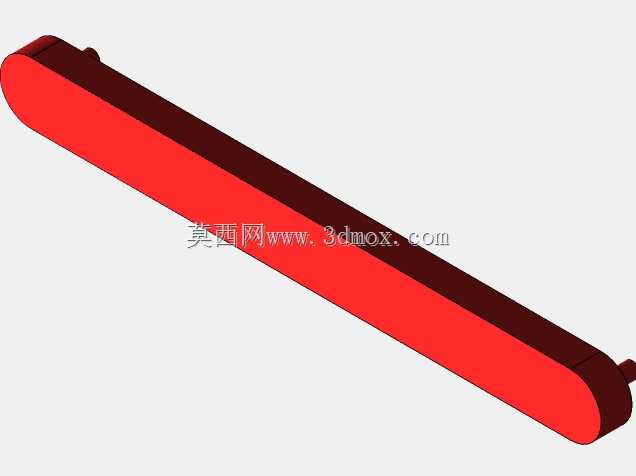

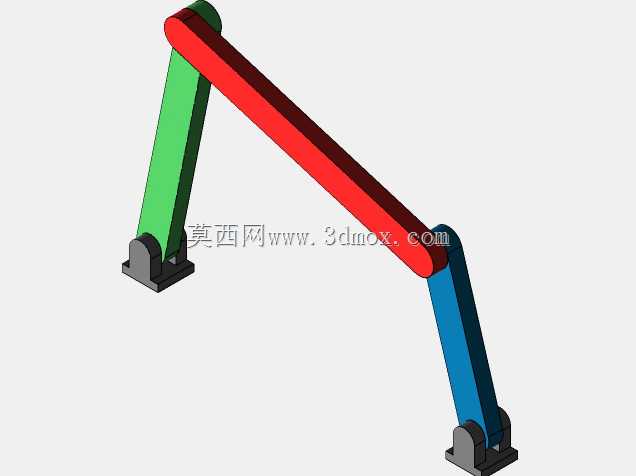

　　从实际落地的设计逻辑来看，这套结构的三个活动连杆分别做了差异化的色彩区分，本质是为了在装配调试、运动仿真校验阶段快速区分不同构件的运动边界，避免出现杆件干涉、运动死点判断失误的问题。设计过程中首先要锁定的是两个固定铰接座的中心安装距，这个尺寸是整套机构的基准边界，直接决定了摇杆的摆角范围、曲柄的回转半径上限，一旦两个固定座的安装孔位偏差超过0.1mm，就会导致机构运动卡滞，甚至出现铰接销承受额外径向力、快速剪断的故障。主动曲柄的长度是整套机构的运动参数核心，必须满足曲柄存在的杆长条件，也就是最短杆与最长杆的长度之和小于等于其余两杆长度之和，同时要保证最短杆为连架杆，才能实现整周回转输入，否则主动端就会出现卡止点，无法完成连续运转。中间的传动连杆是连接曲柄和摇杆的传力构件，设计时除了要校核杆长匹配度，还要重点核算杆件的抗弯截面模量，因为机构在摇杆摆到极限位置时，连杆会承受瞬时的峰值推拉力，如果杆件截面刚度不足，长期运行会出现弯曲变形，导致摇杆摆角出现偏差，直接影响终端执行件的工位精度。

　　安装层面，两个固定铰接座都设计了带安装孔的方形底座，适配常见的型材台面、钢板机架的螺栓固定方式，安装时需要保证三个活动杆件的铰接回转面处于同一平面，铰接销的同轴度公差要控制在IT7级以内，避免因为不同轴导致的运动阻尼过大、铰接副偏磨问题。铰接副的配合间隙要控制在合理范围，间隙过大会导致摇杆端的往复运动出现回程误差，用在送料、工位切换场景时会直接影响定位精度；间隙过小则会在环境温度升高、杆件出现热膨胀时出现卡滞，尤其是在没有集中润滑的低速工况下，配合间隙要比常温实验室环境下的设计值放大15%左右，适配车间的实际温度波动。

　　这套结构的运动特性可以根据实际工况做灵活调整，比如调整曲柄的偏心距，就能改变摇杆的摆动角度；调整连杆的长度，就能改变摇杆两个极限位置的停留时间占比，适配不同的工艺动作需求。比如在给包装线的推料机构做配套时，会把摇杆的工作行程段运动速度调低，回程段速度调高，既保证推料过程的平稳性，又能缩短空回程的时间，提升整体工位节拍。和凸轮传动的同功能结构相比，这套连杆结构的加工难度更低，所有杆件都是规则的等截面杆类零件，铰接孔用普通镗床、甚至数控钻床就能达到精度要求，不需要加工复杂的凸轮轮廓曲线，后期维护也只需要定期给铰接销加注润滑脂，不需要更换磨损的凸轮从动件，在中低速、重载的往复摆动工况下，综合使用成本要低很多。在小型自动化设备的设计中，这套结构经常被用作执行端的驱动单元，直接在摇杆末端安装吸盘、推板、夹具等执行件，不需要额外加装导轨、滑块等导向组件，就能实现稳定的往复弧线运动，大幅简化设备的整体结构，减少装配调试的工作量。
