黑猫造型户外风向标结构设计

　　做户外金属装饰构件设计快十二年，经手的风向标类产品少说也有四十多款，这款黑猫造型的风向标是去年给外贸客户做的定制款里落地反馈最好的一款，当时客户提的需求很明确，要兼顾方向指示的实用性和庭院装饰的趣味性，不能做的太工业感，也不能为了造型牺牲户外长期使用的可靠性。

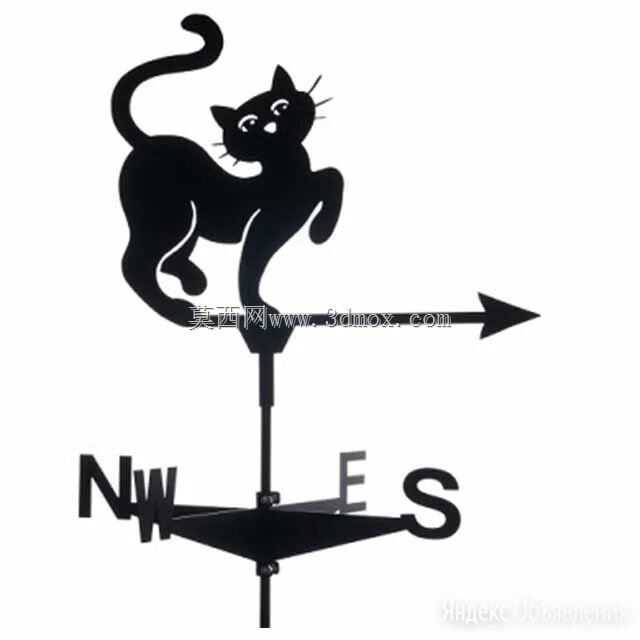

　　先从实际应用场景说，这类构件主要用在私人庭院立柱、农场入口标识杆、乡村民宿屋顶、小型户外营地的指示位，安装高度一般在2.5米到4米之间，刚好避开日常人员活动的触碰范围，同时站在地面任意角度都能清晰看到方向指示和造型轮廓。和传统的箭头式风向标不一样，这款把迎风受力的平衡造型做成了弓背抬爪的黑猫剪影，没有多余的镂空细碎结构，就是整板切割的实心轮廓，一方面是减少风阻紊流对指向精度的干扰，另一方面整板结构在户外抗风载的能力强很多，沿海地区常年刮阵风的环境下，不会出现细枝结构断裂脱落的问题。

　　说功能特性的时候得先掰明白风向标的核心逻辑：整个转动部分的重心必须落在旋转轴的轴线上，迎风面的受力中心要在转轴的上风侧，才能保证箭头稳定指向来风方向。这款设计里，黑猫的翘尾部分刚好作为平衡配重，和前端的箭头形成力矩平衡，我当时反复调了三次配重比例，把黑猫尾部的轮廓宽度从最初的120mm调到145mm，才把转动阻尼控制在0.2N·m以内，二级风（风速1.6-3.3m/s）就能带动整个转动组件顺畅旋转，不会出现卡滞或者来回晃荡的情况。下方的方向标识盘是固定在安装立杆上的，四个方位字母N/E/S/W做了30mm的字高，凸起2mm，不管是刷漆还是做金属氧化着色，字符的辨识度都够，站在10米外就能清晰辨认方位，不会因为距离远看不清标识。

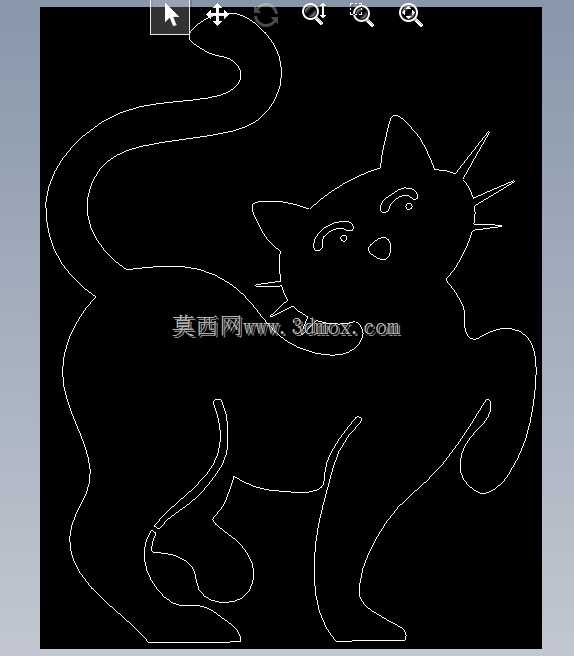

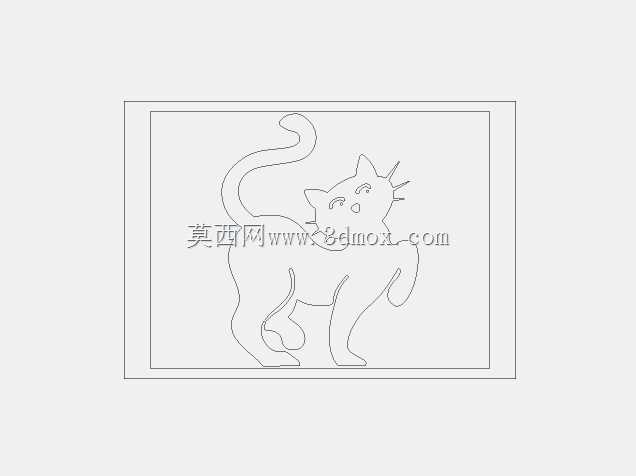

　　设计思路上我当时特意避开了市面上常见的写实动物造型，选了剪影式的黑猫轮廓，线条做了圆弧过渡，没有尖锐的直角边，一是激光切割的时候板材不容易出现应力集中的崩边，二是后期做表面喷塑或者烤漆的时候，直角位置不容易积漆流挂，户外使用的时候锐角位置也不容易出现漆层开裂生锈的问题。整个转动部分的连接用的是标准的深沟球轴承，内嵌在转轴套里，上下各加了一个尼龙防尘垫圈，能挡住户外的灰尘、雨水还有落叶碎屑进到轴承滚道里，不用定期上油维护，正常户外用个五六年转动都不会发涩。

　　再讲安装边界和尺寸参数，整个风向标转动组件的横向总宽度是620mm，也就是从黑猫尾巴最外端到箭头尖端的直线距离，竖向高度从转轴安装位到黑猫背部最高点是380mm，下方的方位盘直径是300mm，适配的安装立杆外径是48mm，也就是市面上常见的一寸半镀锌钢管，安装的时候只需要把方位盘的固定套套在立杆顶端，拧紧侧面的两个M6紧定螺钉就能固定，转动组件直接插在立杆顶端的中心轴上就行，不需要复杂的拼装，普通用户照着安装说明十分钟就能装完。这里要提个容易踩的坑，最初的版本我把转轴的插杆长度做的太短，只有40mm，遇到六级以上大风的时候整个转动组件会出现轻微的晃动，后来把插杆长度加到65mm，配合轴套内部的导向段，大风天转动的时候也不会出现偏心晃荡的情况，指向精度能控制在±5度以内，完全满足民用场景的方向指示需求。

　　还有表面处理的细节，整个金属构件的板材用的是2mm厚的冷轧钢板，切割完之后所有边缘都做了R1的倒角打磨，不会有割手的毛刺，表面做户外级聚酯粉末喷涂，黑色的造型部分和银色的方位字母部分做分色处理，耐紫外线等级能达到户外五年不明显褪色，北方冬天零下二十度的低温环境下漆层也不会脆裂脱落。之前有客户担心黑猫的造型会不会兜风太厉害，其实做过风洞模拟验证，整个黑猫轮廓的迎风面是平滑的曲面过渡，风阻系数只有0.32，比很多带复杂雕花的装饰风向标风阻还小，十二级大风的工况下，转轴受到的最大倾覆力矩是18N·m，配套的48mm立杆完全能承受，不会出现立杆弯曲或者构件脱落的问题。

　　实际落地之后的反馈比我预想的好，很多买回去的用户除了装在庭院里，还有的装在自家花园的工具房屋顶，甚至有露营地把这款风向标装在营地入口的标识杆上，搭配复古的木质立柱，氛围感比普通的金属箭头风向标好很多。做这类户外装饰五金的设计，最核心的就是不能光追求造型好看，得把户外使用的耐候性、转动的可靠性、安装的便捷性都考虑到，不然造型再好看，装出去半年就转不动、掉漆、晃荡，用户也不会买账。这款设计里我特意把所有连接紧固件都用了不锈钢材质，避免长期淋雨生锈拆不下来，后期维护的时候只需要偶尔擦一下表面积灰就行，没有多余的易损件，这也是它能在同类产品里反馈比较好的核心原因。
