多槽式丝锥收纳分隔工装盒结构

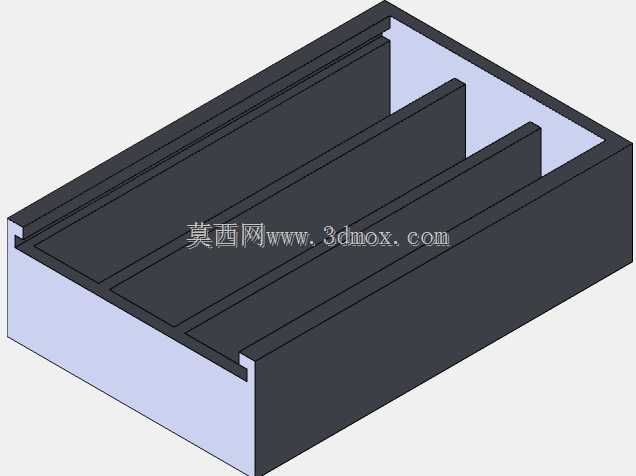

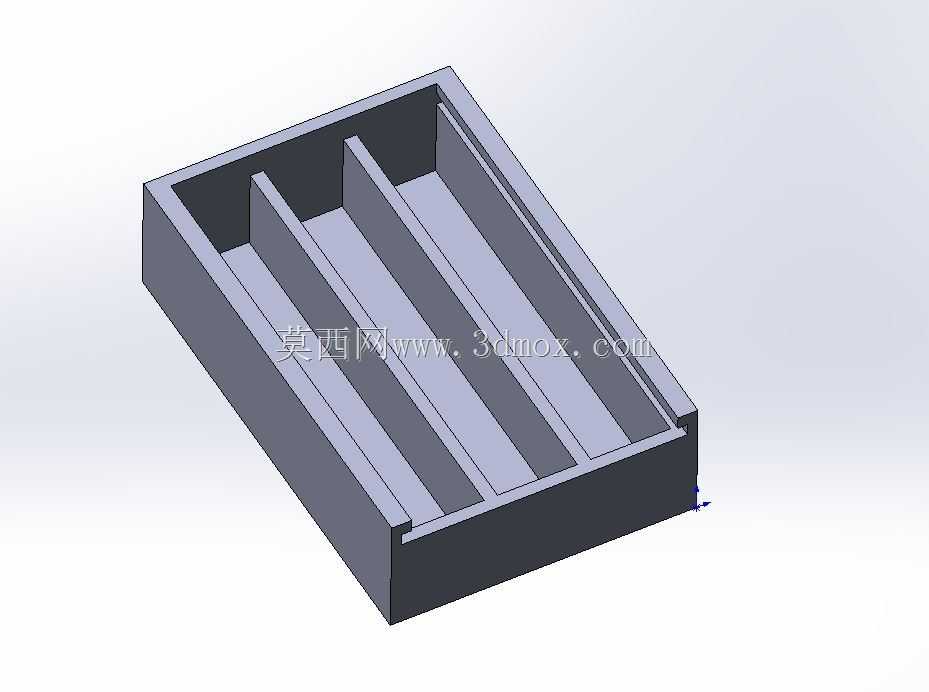

　　在机加工车间的日常作业场景里，丝锥作为内螺纹加工的核心消耗类刀具，其存放管理一直是工位5S推进中容易被忽略的细节。零散堆放的丝锥不仅会因为相互磕碰造成刃口崩损，还会在换型找取时浪费大量作业时间，这款多槽分隔式收纳盒正是针对机加工工位丝锥存放的痛点设计的工装结构。从实际使用场景出发，这款收纳盒可直接放置在钳工台、加工中心操作工位的工具架区域，也可嵌入抽屉式工具柜的定制格位中，适配多数常规机加工工位的工具存放布局。整体采用敞口式矩形盒体结构，盒体内部设置三道平行的纵向分隔筋，将内部存储空间均匀划分为四个独立的长条形收纳槽，每个槽体的宽度经过适配设计，可容纳不同规格的直槽丝锥、螺旋槽丝锥竖直或横向摆放，避免不同规格丝锥混放导致的拿取错漏。

　　设计过程中优先考虑了加工便利性，盒体壁厚保持均匀一致，所有棱边均做了小尺寸倒角处理，既避免取放工具时锐边划伤操作人员手部，也能在采用注塑或3D打印加工时减少应力集中问题，提升成品结构强度。分隔筋与盒体底板采用一体化结构设计，不存在拼接缝隙，日常清理金属切屑、切削液残留时可直接冲洗，无清洁死角。从安装边界来看，盒体的外部长宽尺寸适配常规工位工具垫的预留空位，底部可根据使用需求粘贴防滑胶垫，放置在倾斜的工具架上也不会出现滑移掉落的问题；盒体高度经过优化，既保证丝锥放入后不会因为槽深过浅导致侧翻，也不会因为槽深过大造成短规格丝锥取放困难。在实际功能表现上，独立分隔的槽体可按照丝锥的规格、加工材质类型做分类存放，比如将加工钢件的螺旋槽丝锥、

　　加工铸铁的直槽丝锥、加工铝件的专用丝锥分槽放置，作业人员可快速定位所需刀具，减少换刀等待时间。敞口无盖的设计适配高频次取放的作业需求，无需额外操作开盖步骤，单手即可完成丝锥的取放动作，符合机加工工位快节奏的作业特点。盒体的侧壁厚度经过受力校核，即使堆叠放置同类型收纳盒，也不会出现侧壁变形挤压内部槽体的问题，可实现多层堆叠存放，充分利用工位的垂直存储空间。针对丝锥刃口的防护需求，槽体内壁无凸起毛刺，丝锥放入后刃口不会与内壁发生硬摩擦，配合槽底可自行铺设的防滑绒垫，可进一步降低丝锥存放过程中的刃口损耗率。这款结构没有多余的复杂特征，所有结构面均为规则平面与直角过渡，不管是采用机加工金属材质制作、还是采用工程塑料注塑、FDM3D打印制作，都能快速完成加工，制作成本低，可快速在车间工位批量推广使用，从细节处提升机加工工位的工具管理效率，减少刀具非正常损耗。
