管道斜切定位套式加工工装

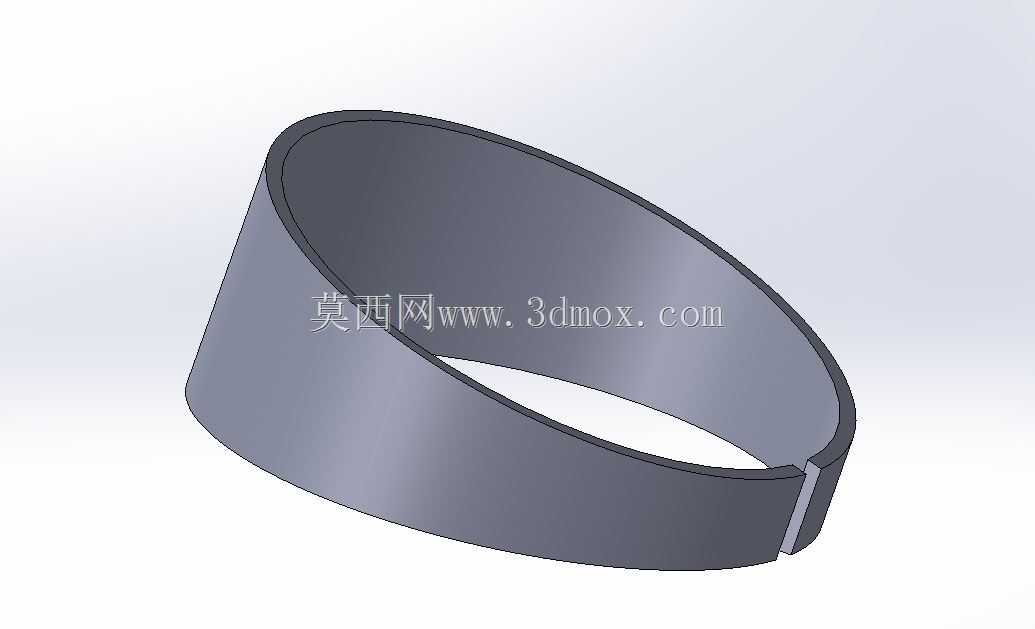

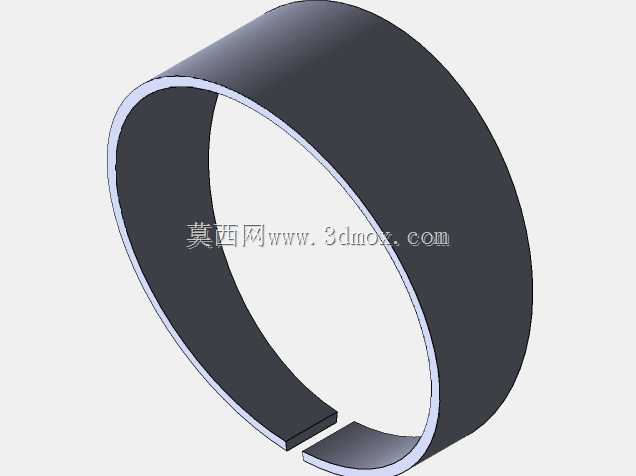

　　在现场管道预制、管路安装施工以及小型管材加工工位中，经常会遇到不同角度的管端斜接需求，比如给排水管线的转角对接、通风管道的变向衔接、工艺管道的斜向支管连接，这类加工如果完全依靠人工划线定位，很容易出现切口偏斜、角度偏差过大的问题，后续对接时会出现焊缝间隙不均、错边量超差的情况，不仅增加焊接打磨的工作量，还会影响管路整体的密封性能与结构强度。这款斜切定位工装就是针对这类现场加工痛点设计的，它采用开口式薄壁套结构，整体为带斜切面的环形套体，套身预留的开口缝隙可以适配一定公差范围内的管道外径，使用时直接将工装套在待切割的管材上，让工装的斜切面与预设的切割角度完全对齐，切割工具沿着工装的端面基准走刀，就能一次性切出符合角度要求的管端斜口，

　　不需要反复测量划线，也不用额外搭建复杂的定位靠山。从设计逻辑上看，这款工装没有采用复杂的锁紧调节结构，而是依靠套体与管材外壁的贴合摩擦力实现定位，套身的开口宽度经过反复校核，既能够保证套装到管材上时有足够的张紧力，不会在切割过程中出现移位，又不会因为张紧量过大导致套体变形，影响基准面的平面度。工装的两个端面中，一个是与管材轴线垂直的基准面，另一个是按照常用斜切角度加工的定位面，两个端面的平行度、与套体内孔的同轴度都控制在合理公差范围内，避免因为基准偏差导致切割角度出现累计误差。考虑到现场使用的便携性，这款工装整体采用薄壁结构，重量很轻，操作人员单手就可以完成套装定位，不需要额外的辅助固定工具，不管是在车间的固定切割工位，

　　还是在户外安装现场的临时加工作业，都可以快速投入使用。它的内孔尺寸是针对特定外径的管材设计的，安装时只需要将工装推到管材待切割的位置，调整好轴向位置让切割位置与工装斜切面对齐，就可以直接进行切割作业，不需要做复杂的参数调整。不同于大型的管道切割设备配套夹具，这款工装属于轻量化的辅助定位工具，没有复杂的传动、调节部件，日常使用时不需要特殊维护，只要避免端面被重物磕碰出现变形，就可以长期保持定位精度。在实际加工场景中，遇到批量同角度斜切的管材加工任务时，使用这款工装可以大幅降低操作人员的划线工作量，每根管材的定位时间可以缩短到几秒，同时能保证所有切口的角度一致性，避免人工划线带来的个体误差，后续管路对接时，管端的贴合度更好，

　　焊接时的填充量更均匀，能有效提升焊接效率和接头质量。针对不同外径的管材，只需要更换对应内孔尺寸的同系列工装即可，不需要对切割设备做任何改造，适配性很强，不管是手动角磨机切割，还是小型切管机加工，都可以依托这个工装的基准面获得稳定的切割角度。工装的斜切面边缘做了微小的倒角处理，既可以避免切割时砂轮片或者锯片碰到工装端面造成崩边，也能减少套装时锋利边缘对操作人员手部的划伤风险，细节设计完全贴合现场作业的实际需求。
