UAZ爱国者车型主销拆装专用套筒

　　该工具为越野车型转向主销拆装作业的专用工装，主要适配UAZ爱国者车型的前桥主销拆卸与装配工序，在商用车维修、越野车辆改装、车队维保场景中可大幅降低主销拆装的作业难度。日常维保作业里，前桥主销长期承受路面冲击载荷，配合面容易出现锈蚀、卡滞问题，普通活动扳手、通用套筒无法匹配主销端部的卡槽结构，敲击拆卸极易造成主销端面变形、转向节衬套损伤，这款专用套筒正是针对该痛点设计，作业时可完全贴合主销端部的受力结构，避免拆装过程中对周边零部件造成附带损伤。

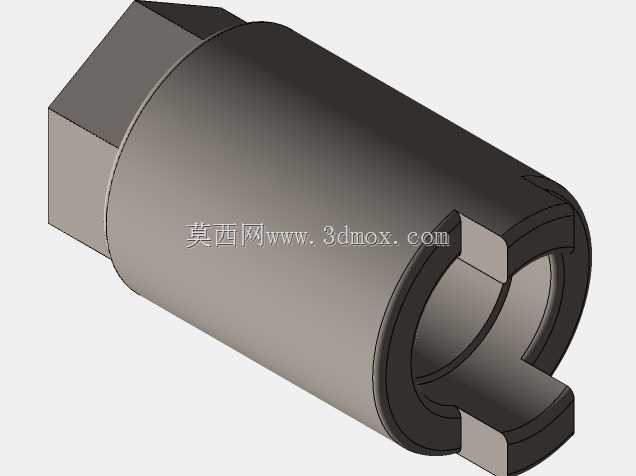

　　从结构设计来看，套筒整体采用中空贯通式结构，可直接套入主销外露杆身，作业时不会与主销端面的螺纹段、润滑脂嘴发生干涉，适配主销外露长度在30mm至80mm区间的安装状态，覆盖该车型不同磨损程度主销的拆装需求。驱动端采用标准六角方结构，对边尺寸匹配常规1/2英寸驱动方的扭力扳手、棘轮扳手，无需额外搭配转换接头，可直接接入维修班组现有通用工具体系，减少工具采购成本。工作端采用对称双凸爪结构，凸爪的厚度、宽度完全匹配主销端部的卡槽尺寸，配合间隙控制在0.2mm以内，作业时可均匀传递扭矩，避免局部应力集中造成凸爪断裂或者主销卡槽崩边。

　　材质选用40X合金结构钢，也就是国内对应牌号的40Cr合金结构钢，整体经过淬火加高温回火的调质处理，基体硬度控制在28HRC至32HRC区间，保证整体韧性的同时，工作端凸爪部位额外做表面高频淬火处理，表层硬度达到48HRC至52HRC，可承受最大800N·m的拆装扭矩，应对锈蚀主销的大扭矩拆卸需求时不会出现崩齿、变形问题。套筒外圆做了滚花防滑处理吗？不，这款套筒外圆为光滑圆柱面，外径尺寸控制在65mm以内，可适配转向节周围的狭窄安装空间，作业时不会与转向节臂、制动管路、轮毂防尘罩发生空间干涉，无需提前拆卸周边附属零部件即可完成拆装作业，单工位作业时间可从传统敲击法的40分钟缩短至8分钟以内，大幅提升维保效率。

　　设计过程中重点校核了三个核心边界：一是凸爪的剪切强度，按照最大拆卸扭矩1000N·m做安全系数校核，安全系数达到3.2以上，满足重载作业的强度要求；二是中空内孔的直径尺寸，内孔直径比主销最大外径大2mm，既保证足够的套接余量，又不会因为间隙过大造成套筒偏摆；三是套筒整体的长度尺寸，总长度控制在120mm，既保证足够的套接深度，又不会因为过长造成作业空间受限，在车辆举升状态、地面维修状态下都可灵活操作。

　　实际使用过程中，将套筒工作端的凸爪对准主销端部的卡槽完全推入后，搭配扭力扳手可按照工艺要求的扭矩完成主销锁紧螺母的装配，保证主销预紧力符合原厂维修手册要求，避免预紧力不足造成主销松旷、预紧力过大造成转向卡滞的问题。针对长期未拆卸、锈蚀严重的主销，可在套筒驱动端搭配加长力臂，或者配合气动冲击扳手使用，凸爪的受力结构可均匀传递冲击扭矩，不会像普通扁铲敲击那样造成主销端部的不可逆损伤，降低维修过程中的零部件报废率。

　　该工具的结构设计也可拓展至其他同规格主销结构的越野车型、轻型载货车型的维保作业，只需根据对应车型主销的卡槽尺寸调整凸爪的参数即可快速衍生出适配不同车型的专用拆装套筒，属于汽车维保工装里典型的专用结构件，建模过程中所有配合尺寸均按照原厂维修手册的主销参数做正向匹配，未做简化处理，可直接用于工装的加工生产，也可作为维修工具选型的三维参考模型，帮助维保人员提前判断工具与作业空间的适配性，减少工具采购的试错成本。
