在工业设备的模块化组装场景里,这类带双卡槽结构的金属定位支撑板,是实现功能模块快速装拆、精准对位的核心连接件,常被用在小型电控单元、传感模块、气动控制组件的安装工位上,替代传统的多螺丝零散固定方案,大幅缩减设备装配与后期维护的对位调整时间。从实际使用场景来看,这类板件多安装在设备机架的内侧立面或者水平安装面上,作为功能模块的承载基座,需要同时承担模块自重带来的静载荷,以及设备运行过程中振动传递带来的动载荷,因此板件的平面度、安装孔位的位置度公差,直接决定了上层模块的安装稳定性。

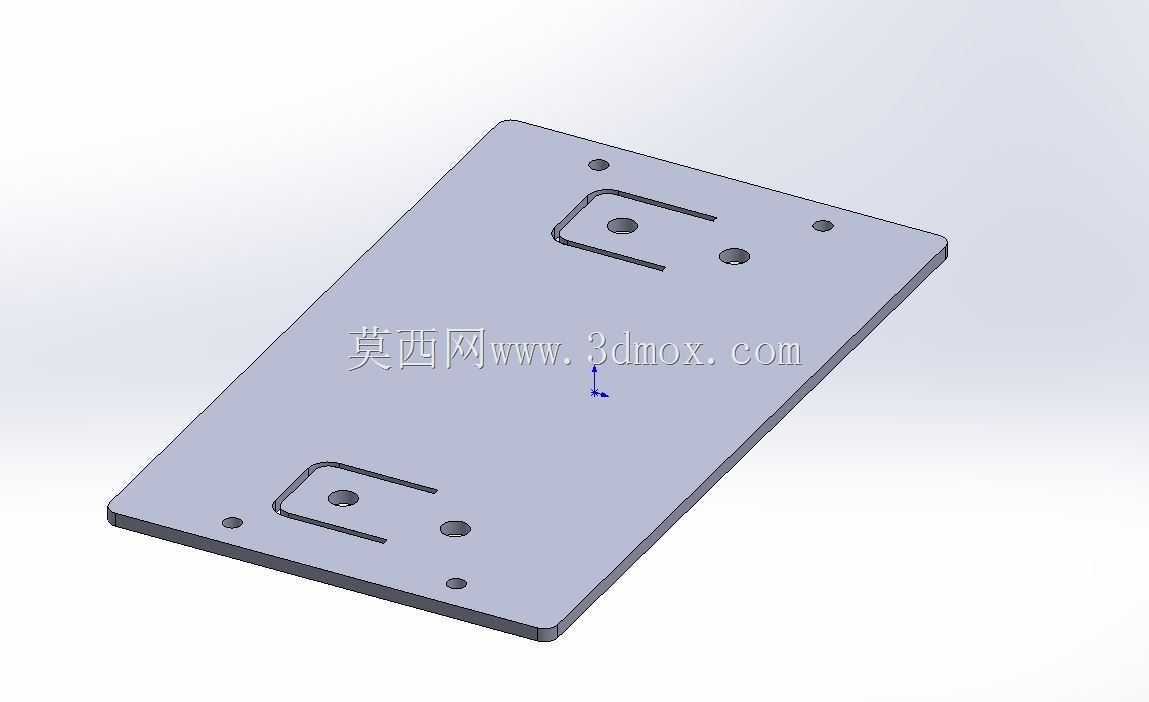

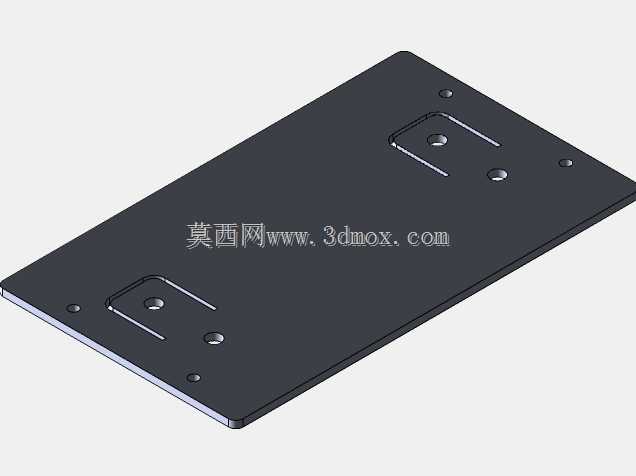

设计这款支撑板时,首先要匹配待安装模块的底部定位特征,两个对称布置的U型卡槽,是专门对应模块底部的两个凸台定位柱设计的,安装时不需要额外对位,只要将模块凸台对准卡槽滑入即可完成初步定位,卡槽的开口宽度比定位柱直径大0.2mm,既保证滑入过程顺畅无卡滞,又能限制模块在板件平面内的横向窜动。板件上分布的多个小圆孔分为两类,靠近板件边缘的四个小孔是板件自身与机架连接的固定孔,采用沉孔设计,安装后螺丝头不会突出板件平面,避免干涉上层模块的安装;靠近卡槽的两个稍大的孔,是模块安装到位后的锁紧孔,模块滑入卡槽到位后,对应孔位刚好对齐,拧入紧定螺丝即可完成模块的最终固定,防止设备振动时模块从卡槽中滑出。
从外形尺寸与安装边界来看,板件整体采用矩形薄钢板冲压成型,边缘做了小圆角钝化处理,避免装配过程中划伤操作人员,板厚根据承载模块的重量选定,常规适配1-3kg的小型功能模块时,板厚取2mm即可满足刚度要求,不会出现承载后中部下凹变形的问题。板件的整体长宽尺寸要比待安装模块的底部轮廓单边大5mm以上,留出足够的固定孔布置空间,同时要避免与机架上的其他相邻构件产生干涉,安装孔的中心距要匹配机架上对应安装位的铝型材槽距或者预留螺纹孔位,不需要额外在机架上打孔即可完成安装。
设计过程中还要考虑板件的加工工艺性,所有孔位均采用冲压一次成型,卡槽采用激光切割或者冲压落料加工,边缘无毛刺,板件表面做镀锌钝化处理,提升防锈能力,适配车间多油污、多粉尘的使用环境,长期使用不会出现锈蚀卡滞的问题。和传统的整块无特征安装板相比,这种带定位卡槽的支撑板,不需要在安装时反复调整模块的位置,也不需要额外制作定位治具,普通装配人员不需要经过专门培训即可完成模块的装拆,在批量组装的设备生产线上,能有效降低装配工时,同时减少因人工对位不准导致的模块安装偏差问题,避免后续模块接线、对接时出现位置错位。
在实际选型应用时,需要注意卡槽的深度要匹配模块定位凸台的高度,保证凸台完全卡入卡槽后,模块底面与板件平面完全贴合,不会出现翘边问题;锁紧孔的位置要设置在卡槽滑入方向的末端,当模块滑到卡槽终点时刚好对齐锁紧孔,避免出现滑入过位或者不到位的情况。板件的平面度公差控制在0.1mm以内,保证模块安装后与板件贴合紧密,不会出现局部悬空导致的受力不均问题,对于有接地要求的电控模块,还可以在其中一个固定孔位置预留接地端子的安装位,不需要额外增加接地零件,进一步简化装配结构。
