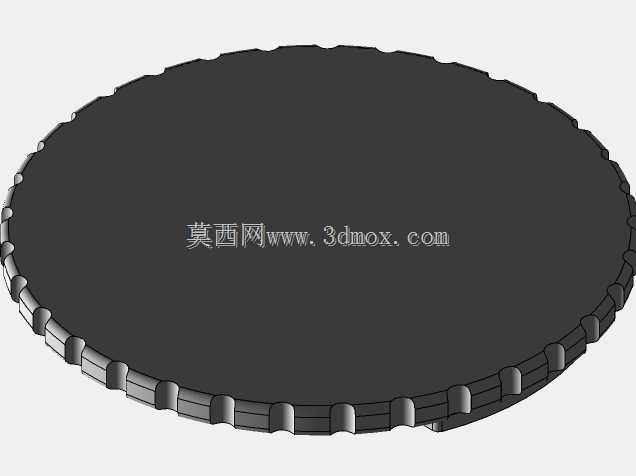

带齿边圆形接线盒密封端盖结构

　　这款圆形带齿边的端盖，主要应用在工业布线场景下的明装接线盒、户外分线盒以及小型电气防护箱体的端口密封作业中，日常在厂区动力线路改造、户外照明线路分线、设备控制回路接线防护的场景里十分常见，核心作用是扣合在盒体开口端，隔绝外界粉尘、水汽以及飞溅的切削液进入盒体内部，避免接线端子出现短路、锈蚀或者接触不良的故障。从实际使用的工况来看，这类端盖不需要额外的紧固件固定，完全依靠侧边的齿状结构和盒体端口的卡槽实现压合卡紧，安装时只需要对准卡槽位置旋转一定角度，就能让齿边卡入盒体的限位槽内，相比螺丝固定的端盖，安装效率能提升六成以上，后期线路检修拆卸的时候也不需要额外工具，徒手就能拧开，很适合需要频繁开盖检查接线的布线场景。设计这款端盖的时候，

　　首先要匹配对应接线盒的开口内径，端盖的主体圆盘直径要比盒体内径小0.2到0.3毫米，保证盖体能够顺利嵌入盒体端口，不会出现卡滞或者间隙过大的问题；侧边的齿状凸起不是均匀等距排布的，其中有三个位置的齿块做了加宽处理，对应盒体端口的三个导向卡槽，安装时只有对准这三个加宽齿块的位置才能将端盖压入盒体，旋转之后加宽齿块会卡入盒体内部的限位挡边下方，实现轴向的限位固定，避免受外力拉扯或者振动的时候端盖脱落。端盖的边缘做了一圈0.8毫米的翻边结构，翻边的内径和盒体的外径保持过盈配合，过盈量控制在0.15毫米左右，压合之后翻边会紧紧贴在盒体的外壁上，配合盖体内侧粘贴的橡胶密封垫，能够达到IP54的防护等级，

　　完全满足一般户外厂区以及普通工业车间的防护要求。齿状结构的齿高设计为2.5毫米，齿根位置做了R0.5的圆角过渡，避免安装旋转的时候应力集中导致齿根断裂，同时齿的顶面做了15度的导向斜角，旋转卡合的时候能够顺着斜角顺利滑入卡槽，不需要施加过大的压紧力。从安装边界来看，这款端盖安装完成之后，突出盒体表面的高度只有4毫米，不会占用过多的外部空间，在布线空间紧凑的设备夹层、线槽内部也能顺利安装，不会和周边的线缆或者其他结构件产生干涉。盖体的主体厚度设计为1.5毫米，采用ABS或者尼龙材质注塑成型的时候，能够承受1.2焦耳的冲击能量，即使被车间内飞溅的小零件撞击，也不会出现开裂或者破损的情况；盖体表面没有做额外的凹槽或者镂空结构，

　　平整的表面不容易积灰，日常清洁维护的时候只需要擦拭表面即可，不会有污垢残留的死角。实际选型使用的时候，需要注意端盖的齿位排布要和对应盒体的卡槽位置完全匹配，不同厂家生产的接线盒卡槽角度可能存在差异，不能随意混用，否则会出现卡合不紧或者无法安装的问题；如果是用在有腐蚀性气体的化工车间，还可以将材质更换为PP或者PVDF，提升端盖的耐腐蚀性能，延长在恶劣工况下的使用寿命。这类压合式齿边端盖相比传统的螺丝固定端盖，没有外露的紧固件，整体外观更加整洁，也不会出现螺丝锈蚀之后无法拆卸的问题，在民用建筑布线、户外景观灯接线、小型传感器防护盒等场景下也有大量的应用，设计的时候除了保证结构强度和卡合可靠性之外，还要兼顾旋转操作的手感，齿边的凸起高度要适合手指捏持旋转，避免操作的时候打滑。
