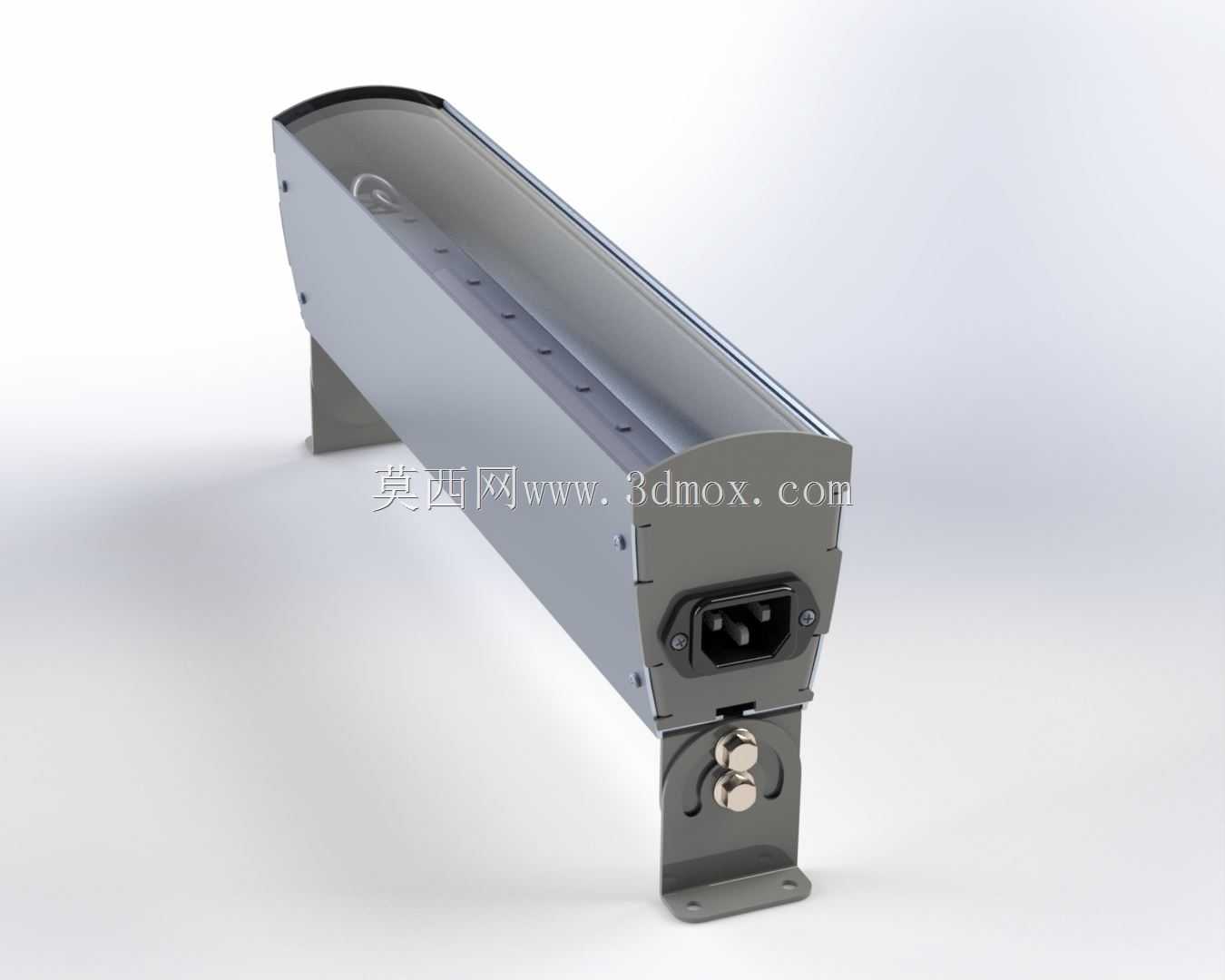

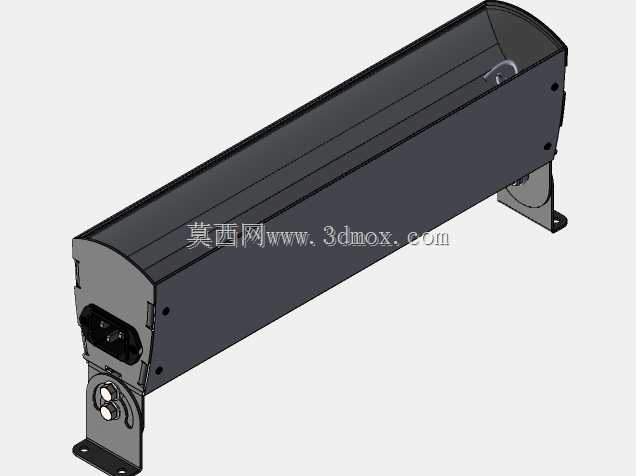

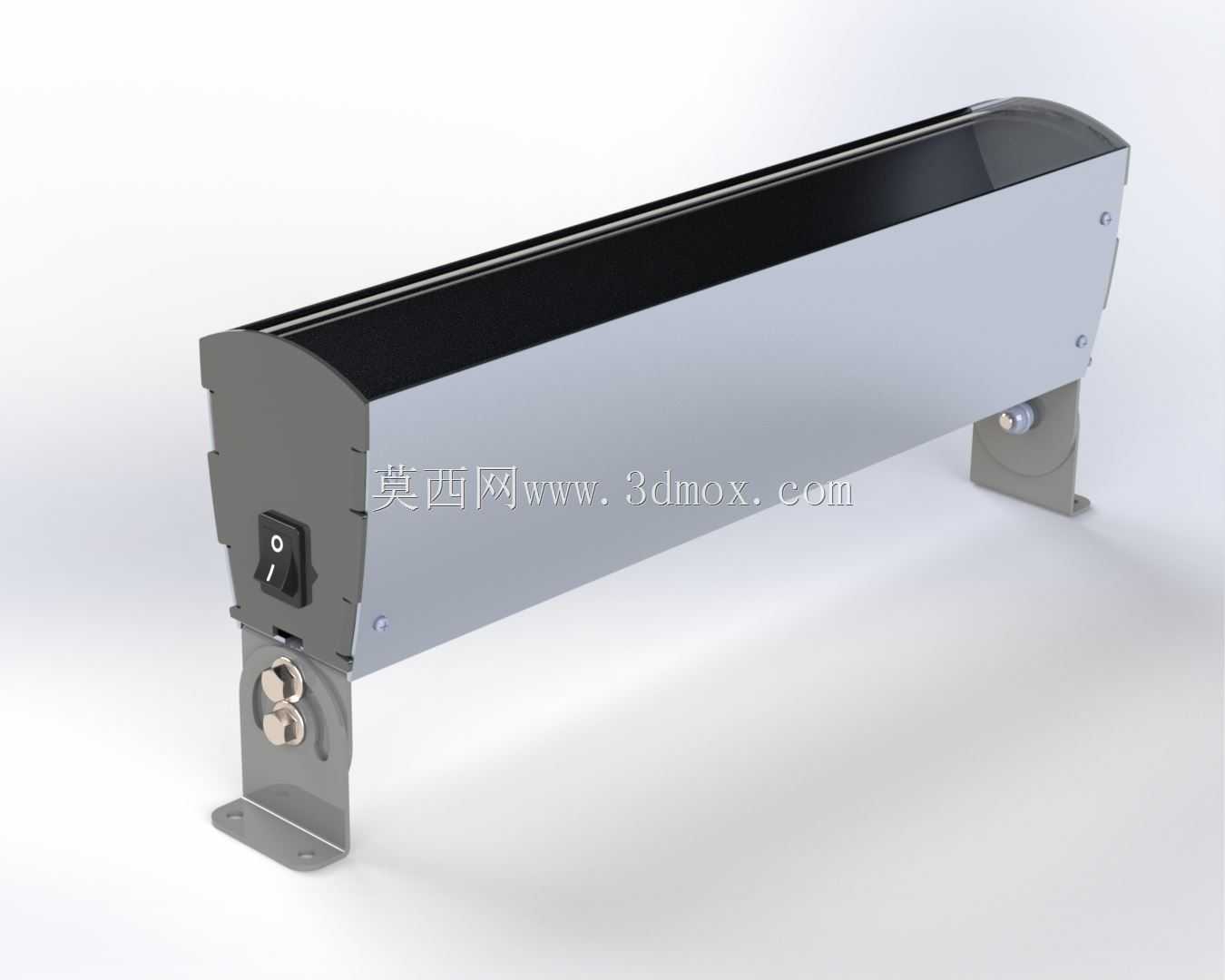

可调角度工业LED长条照明灯具结构

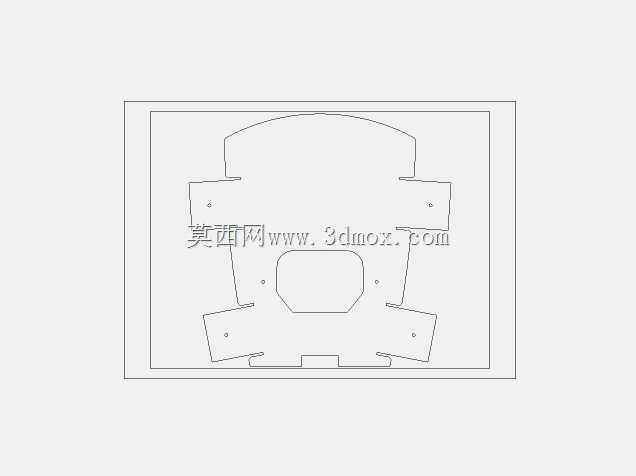

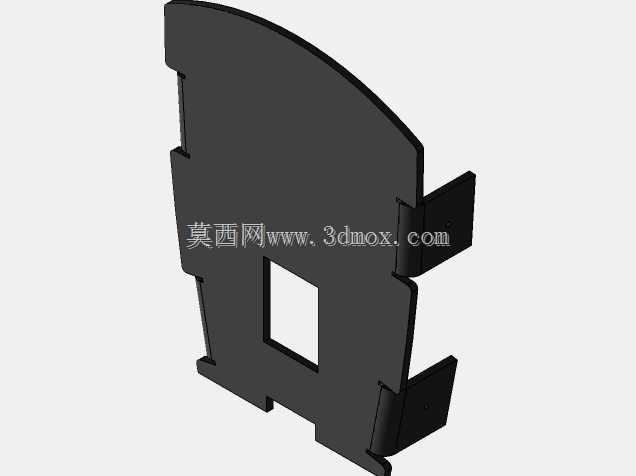

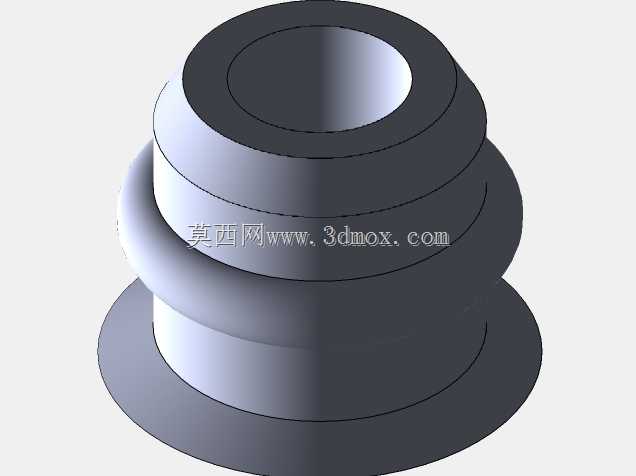

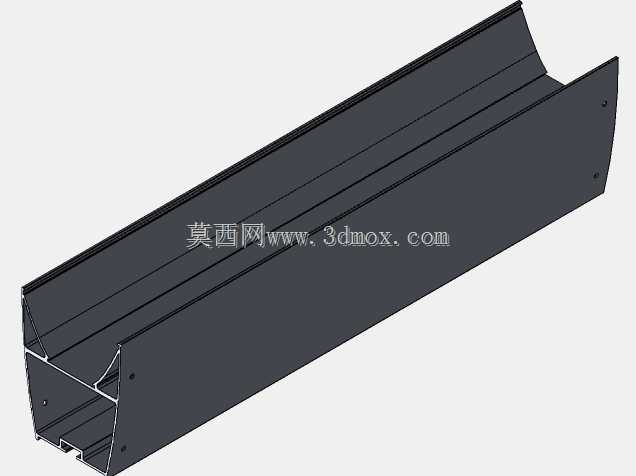

　　这款长条型工业照明灯具，核心适配工业场景的固定照明需求，常见应用在生产车间设备工位局部补光、自动化生产线机架照明、仓储货架通道照明、大型机床操作区域照明这类对防尘、抗振、安装适配性有要求的场景，相比民用照明产品，它的结构设计完全围绕工业环境的使用痛点展开。从结构设计思路来看，外壳采用一体化拉伸铝型材作为主体，型材截面做了内凹的光学腔设计，既可以容纳LED灯板与驱动电源的排布空间，同时铝型材本身的散热鳍片结构与外壳一体成型，不需要额外加装散热组件，就能满足长时间点亮的散热需求，避免工业场景下长期连续工作出现的光衰过快问题。灯具两端采用端盖密封结构，端盖与型材接触面预留密封胶条安装槽，配合出线端的防水接头，

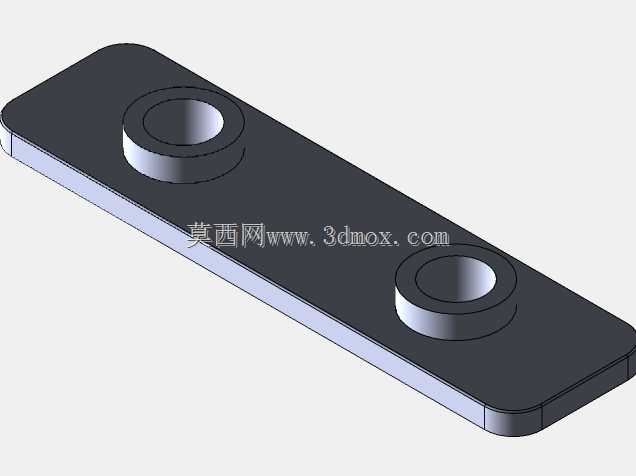

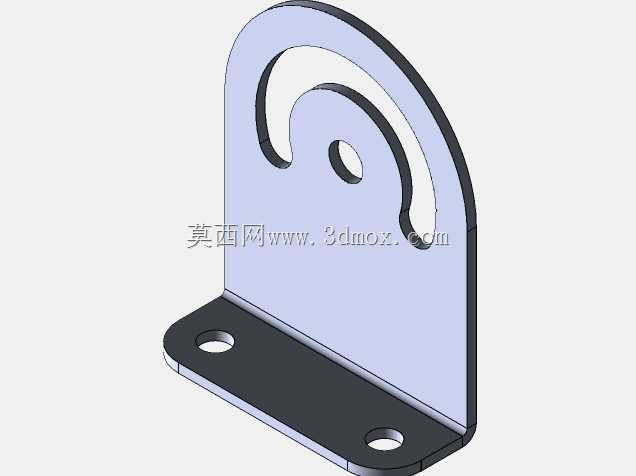

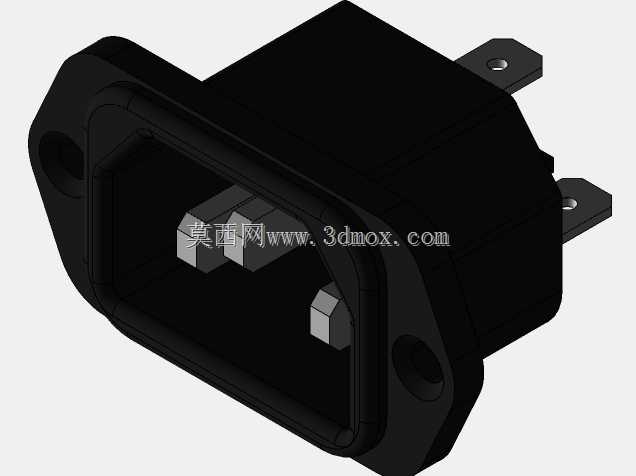

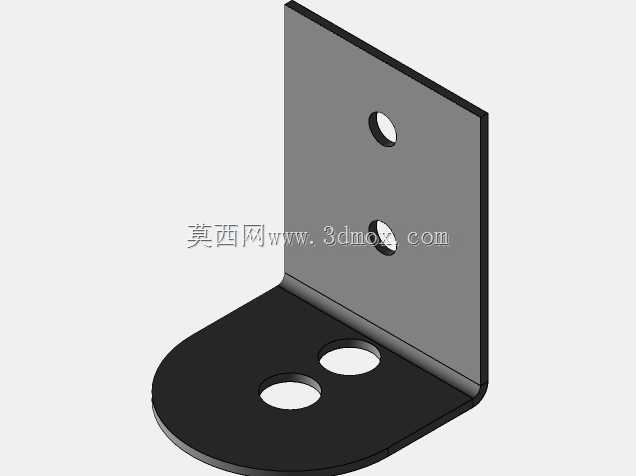

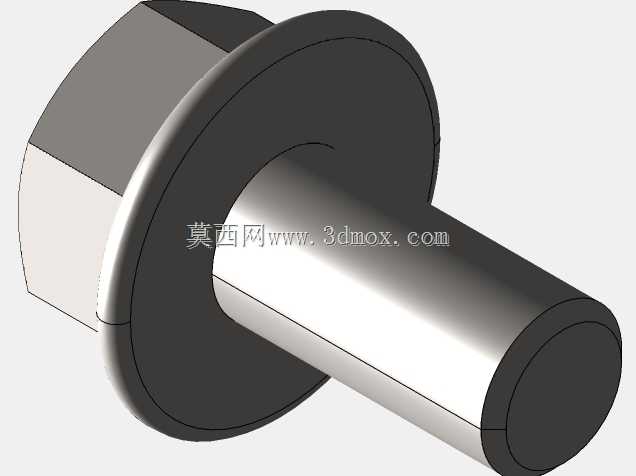

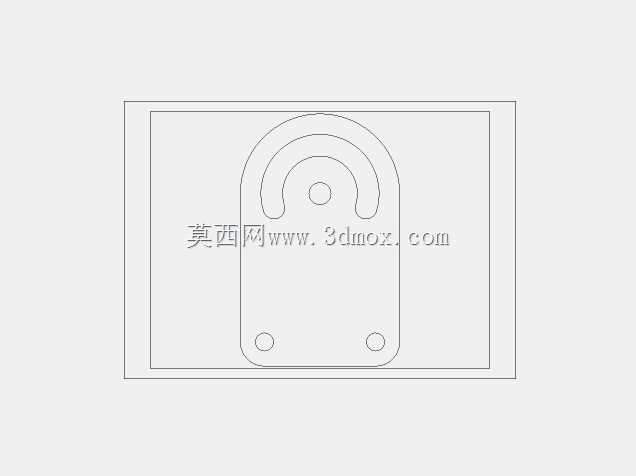

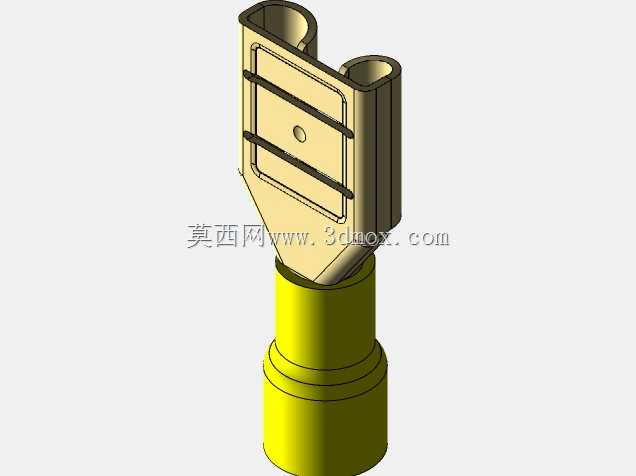

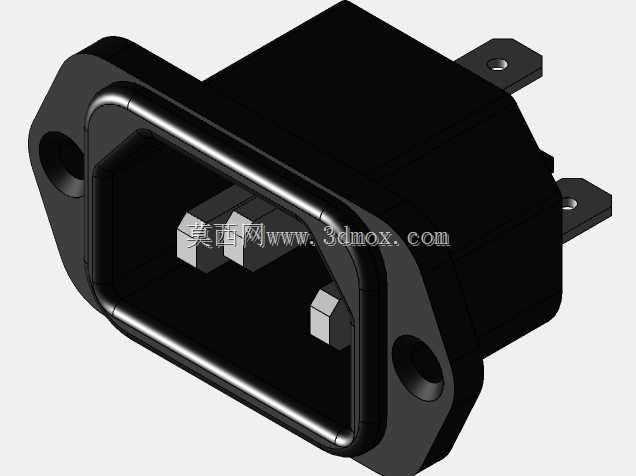

　　能够达到工业场景常用的IP65防护等级，可应对车间少量粉尘、切削液飞溅、常规湿度环境下的使用要求，不会因为外界杂物进入腔体造成电路故障。安装结构采用可调节角度的支架设计，支架底部为平板安装座，开有两个长圆形安装孔，既可以适配螺栓固定在设备机架、墙面、货架立柱上，长圆孔也能抵消安装面的孔位误差，降低现场安装的对位难度；支架与灯体的连接部位采用锁紧螺栓结构，松开螺栓时灯体可沿连接轴做正负90度范围内的角度调整，调整到位后拧紧螺栓即可锁死角度，能够根据实际照射区域的需求灵活调整光照方向，不需要额外加装转向配件。灯体尾部预留标准品字电源接口，属于工业设备通用的接插件规格，现场布线时不需要做特殊的接线处理，

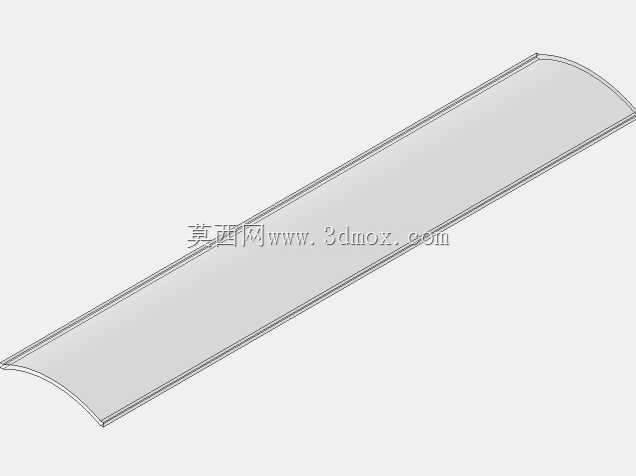

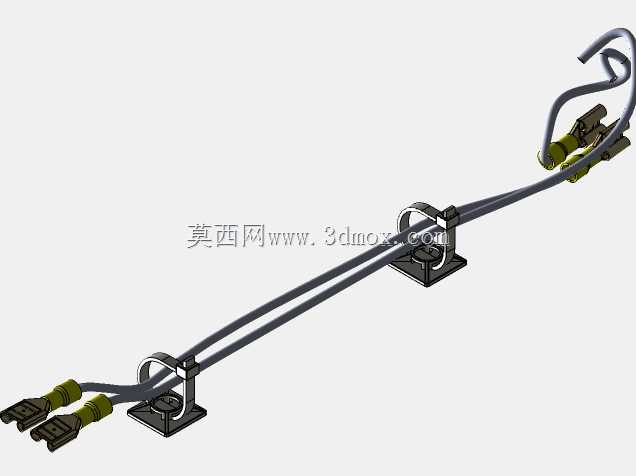

　　直接配套对应规格的电源线即可完成通电，降低现场施工的接线难度，同时接口内嵌在端盖的凹槽内，避免安装、搬运过程中磕碰造成接口损坏。从安装边界尺寸来看，灯体主体为等截面长条结构，整体宽度控制在80mm以内，高度包含支架在内不超过120mm，长度可根据功率需求做系列化延伸，单段长度可覆盖300mm到1200mm的常用规格，安装时支架的跨距可根据灯体长度灵活调整，不需要在安装面做密集打孔，对于安装空间受限的设备内部照明场景，小截面的灯体也不会占用过多设备内部的排布空间，不会和设备内的管线、运动部件产生干涉。光学设计上，灯体出光面采用钢化玻璃配内凹的反光罩结构，反光罩做了哑光氧化处理，能够将LED灯珠的点光源做均匀漫反射，

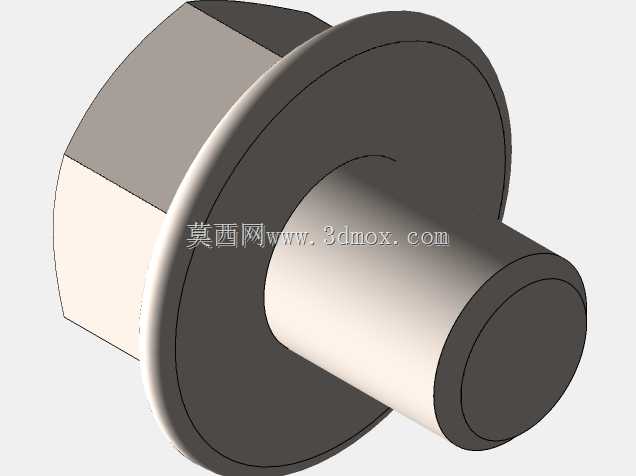

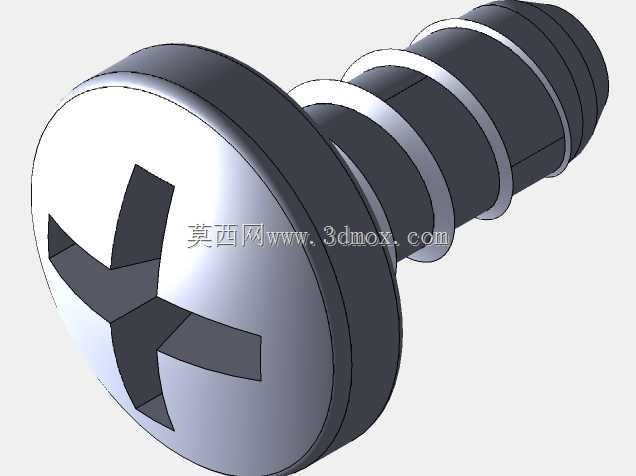

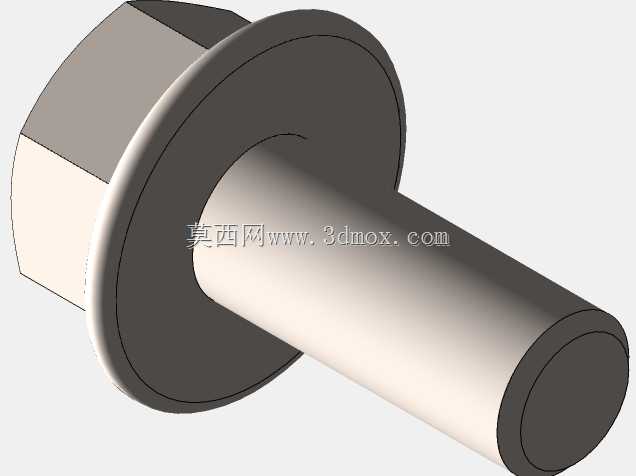

　　避免出现局部眩光问题，适合操作工位的长时间照明需求，不会造成操作人员的视觉疲劳；钢化玻璃出光面做了磨砂处理，抗冲击性能优于普通塑料灯罩，遇到车间内少量的工件磕碰、碎屑飞溅不会出现碎裂问题。结构细节上，灯体的所有外部连接螺丝都采用不锈钢材质，避免工业环境下的锈蚀问题，后期维护拆卸时不会出现螺丝锈死无法拆开的情况；驱动电源内置在灯体型材腔体内，和灯板之间做了绝缘隔离，电源输入端做了过流、过压保护，能够适配工业现场电压小幅波动的供电环境，不会因为电网波动造成电源烧毁。这款灯具的结构设计没有多余的装饰性部件，所有结构特征都围绕工业场景的可靠性、安装便捷性、维护便捷性展开，没有为了外观做冗余的造型设计，所有外部棱角都做了小圆弧倒角处理，避免安装过程中划伤操作人员，整体结构的零件数量少，装配工序简单，适合批量生产加工，同时后期维护时只需要拆开两端端盖即可更换内部灯板或者电源，不需要整体拆卸灯具，降低后期运维的成本。在实际选型应用中，这类灯具可根据安装高度选择对应功率的规格，安装高度在2-3米的工位照明可选择中功率规格，安装高度在4-6米的通道照明可选择高功率规格，角度可调的支架结构让它既可以做垂直向下的泛光照明，也可以调整角度做斜向的局部重点照明，适配不同工业场景的差异化照明需求，相比传统的荧光灯管类工业照明，它的结构强度更高，抗振性能更好，适合有设备振动的生产场景使用，不会因为长期振动出现灯管松动、接触不良的问题。
