集成驱动式一体化伺服电机结构

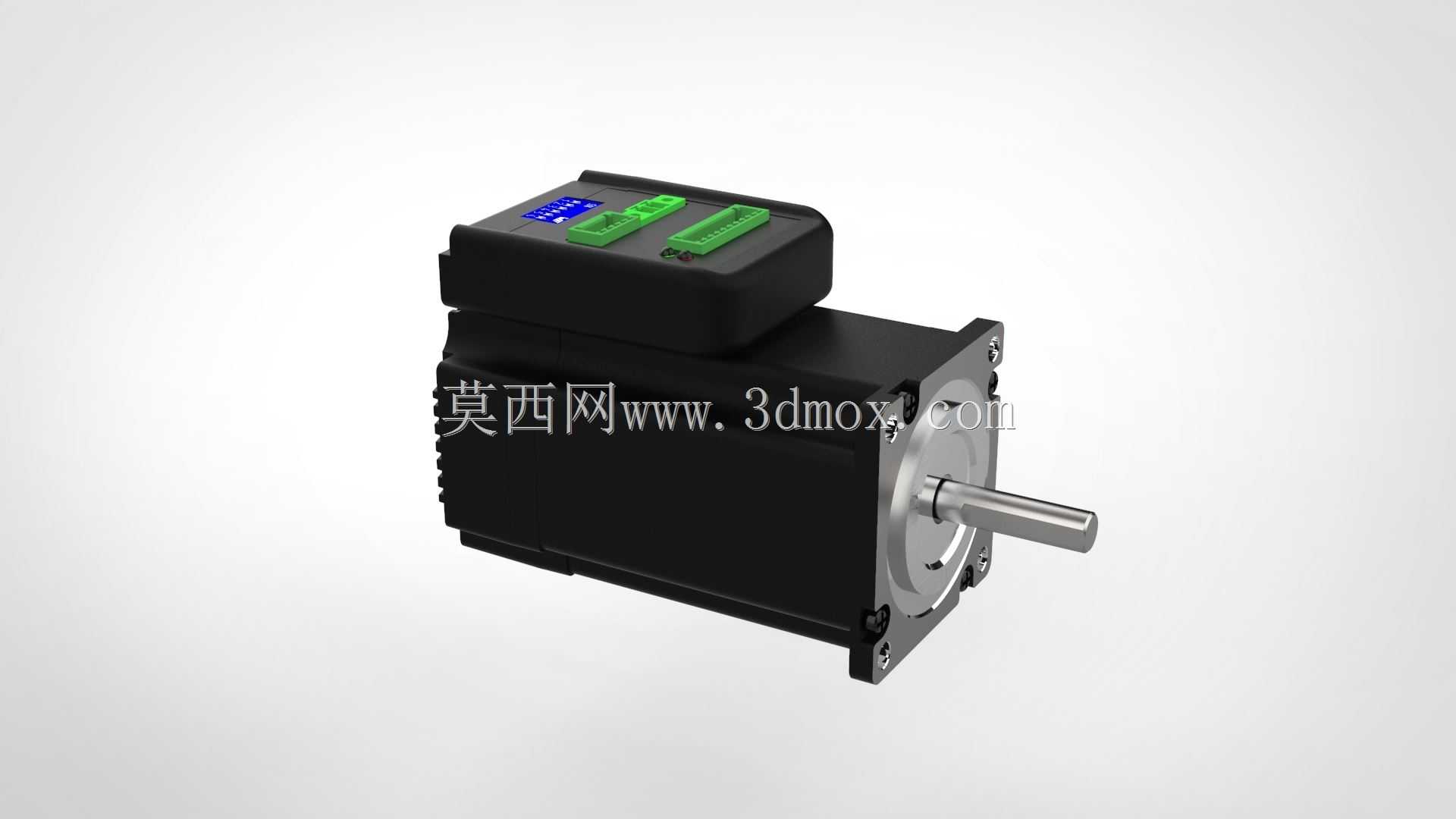

　　在自动化产线改造、小型专用设备开发的项目里，经常会遇到电控柜安装空间不足、电机与驱动器之间布线繁琐带来的干扰问题，这款集成驱动结构的伺服电机，就是针对这类场景做的结构优化设计，把原本需要独立安装在电控柜内的驱动控制模块，直接集成在电机本体的尾部，省去了两者之间的动力与编码线缆长距离布线的需求，能大幅降低现场布线的工作量，同时减少长距离传输带来的信号干扰风险，尤其适合分布式控制的自动化设备、紧凑型专机、小型AGV驱动单元这类对安装空间有严格限制的应用场景。从实际功能层面看，这款一体化结构保留了常规伺服电机的高精度位置控制、转速调节、转矩输出能力，尾部集成的驱动模块上预留了多组接线端子，分别对应动力输入、IO信号交互、总线通讯接口，

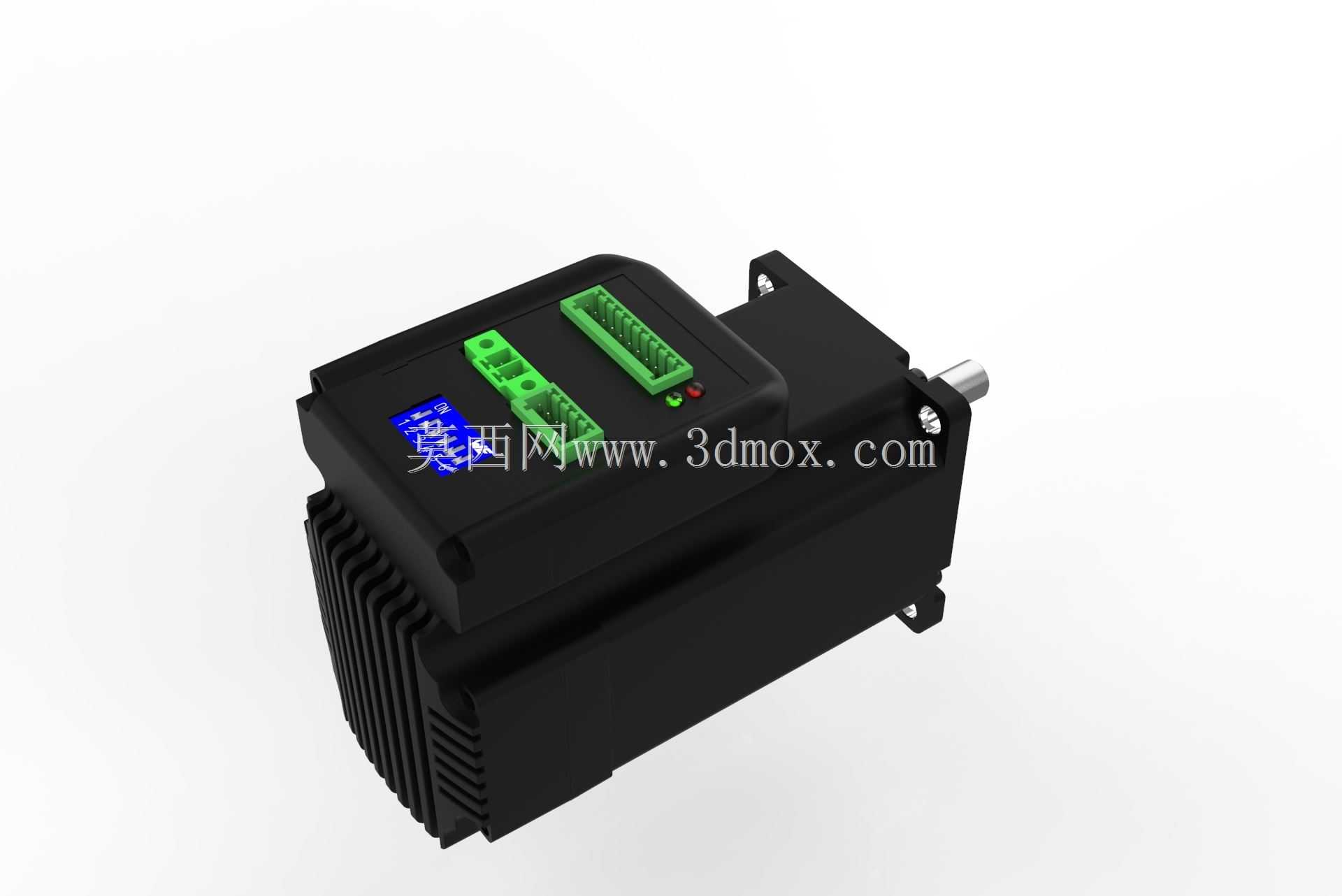

　　现场接线时只需要接入主电源与控制信号，不需要额外在柜内预留驱动器安装位，也不用匹配驱动器与电机之间的参数，出厂前就完成了本体与驱动的参数匹配，能减少现场调试的工作量。做结构设计的时候，首先要考虑的是驱动模块与电机本体的散热协同，电机运行时定子产生的热量、驱动板上功率器件产生的热量，不能在封闭的集成壳体内形成积热，所以在结构布局上，驱动模块的壳体与电机后端盖之间做了导热接触设计，同时驱动壳体外侧做了散热筋结构，借助电机自身运行时的周边空气流动带走驱动模块的热量，避免功率器件因为过热出现降频或者保护停机。安装边界方面，这款电机的输出轴端采用标准的方形法兰安装结构，法兰安装孔位、轴伸直径、轴伸长度都匹配同机座号常规伺服电机的安装尺寸，

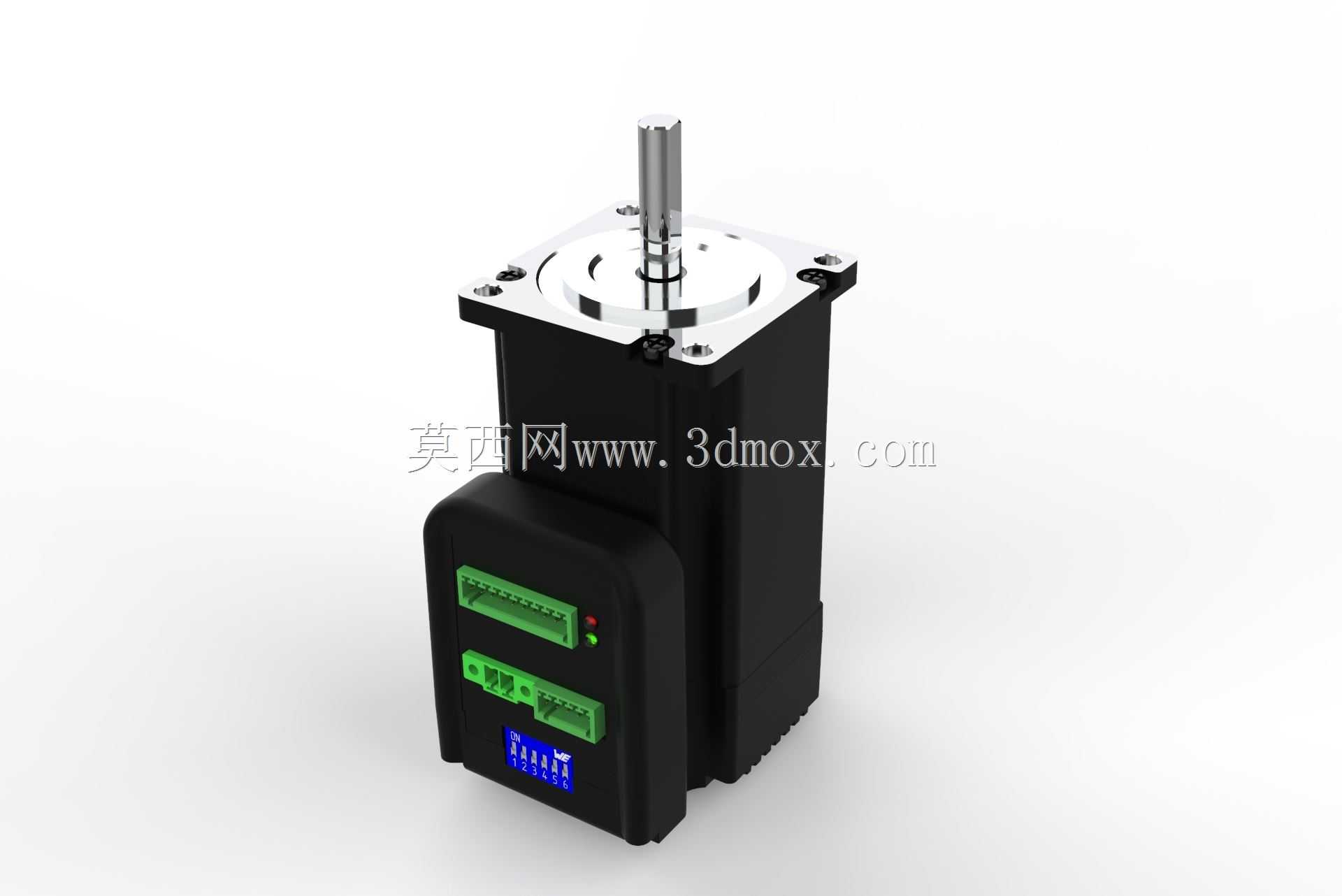

　　也就是说原有设备上如果用的是同规格分体式伺服电机，不需要修改安装板的开孔、也不用调整传动对接的位置，就能直接替换成这款集成驱动的型号，降低老设备改造的结构改造成本。尾部集成的驱动模块采用侧置布局，不会额外增加电机的轴向总长度太多，避免因为集成驱动导致电机轴向尺寸过长，无法适配原有安装空间的问题，模块上的接线端子采用朝下的排布方向，接线完成后线缆自然向下走线，不会和周边的设备结构产生干涉。在结构细节处理上，驱动模块的外壳采用阻燃工程材质，和电机的金属壳体之间做了绝缘隔离，避免电机本体的漏电流串入驱动控制回路造成信号异常，端子接口处做了防呆设计，不同功能的端子采用不同的针脚定义与卡扣结构，现场接线时不会出现插错接口的问题。

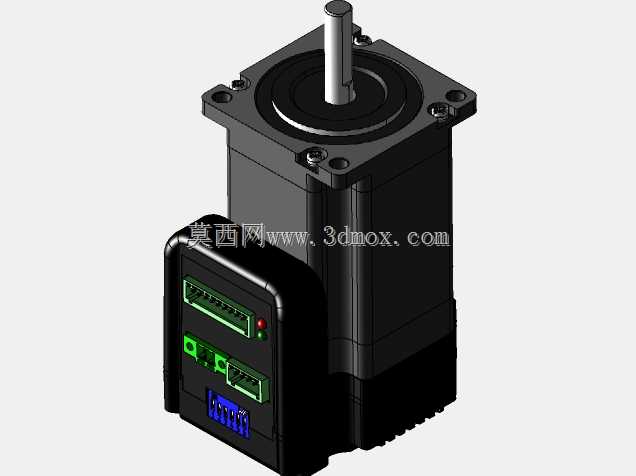

　　输出轴端采用金属密封端盖，轴承部位做了防尘密封处理，能适配车间内多粉尘的应用场景，避免粉尘进入轴承部位造成磨损，影响电机的运行精度与使用寿命。从实际选型适配的角度看，这种一体化结构的伺服电机，在3C电子组装设备、小型包装机械、桌面型加工设备这类电控柜空间极小的设备上优势非常明显，不需要额外预留驱动器的安装空间，也不用整理电机到驱动器之间的多组线缆，能让设备的整体布线更加简洁，减少因为线缆接错、线缆干扰带来的设备故障。建模过程中对各个配合面的公差做了匹配设计，电机定子与壳体的过盈配合量、后端盖与驱动模块的安装定位公差、输出轴与轴承的配合公差，都按照实际加工装配的要求做了预留，模型里的各个安装孔位、端子位置、散热结构都和实际量产的结构保持一致，能直接用于设备的整体装配干涉检查，也能作为同类一体化电机结构设计的参考，在做紧凑型设备的布局设计时，可以直接调用这个模型核对安装空间，提前排查驱动模块与周边结构件的干涉问题，减少后期样机调试时的结构修改工作量。
