电路板防护安装塑料壳体结构设计

　　这类电路板安装壳体多应用在工业控制终端、户外传感设备、小型机电集成模块的内部板件防护场景中，核心作用是为PCB板提供稳定的安装承载，同时隔绝外部粉尘、凝露、装配过程中的磕碰损伤，避免板件走线、焊点、贴片元件直接暴露在设备腔体内部，减少线束拉扯、金属碎屑掉落造成的短路风险。在户外型设备里，这类壳体还会配合密封胶圈使用，阻挡雨水侵入，适配温湿度波动较大的工作环境，比如厂区分布式采集节点、农用设备电控单元、小型通讯中继模块的板件封装，都能见到同结构的壳体设计。

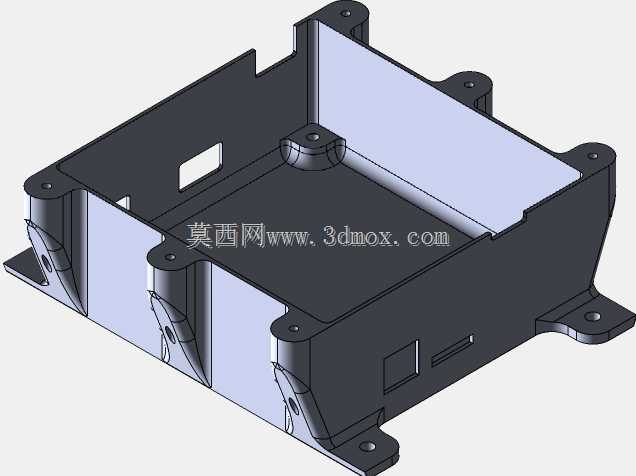

　　从结构功能上看，壳体采用敞口盒式设计，内部腔体预留了足够的板件放置空间，侧壁开设的多组长条形开孔，分别对应板件上的外接接口、散热通风、线束穿出需求，不需要后期额外开孔加工，能直接匹配常规尺寸的控制板接口布局。壳体四周延伸出的带孔安装耳，是整个部件的核心安装定位结构，每个安装耳上的通孔位置经过公差匹配，能直接通过自攻螺丝或者螺栓固定在设备的安装基面、支架或者设备内仓的预留位上，安装耳与盒体主体之间做了加强筋过渡，避免装配拧紧时出现安装耳断裂的问题。盒体内部的凸台柱是专门的板件固定位，PCB板可以直接通过螺丝锁附在这些凸台上，不需要额外增加支撑柱，凸台高度经过测算，能让板件底部与盒体底面留出足够间隙，避让板件背面突出的引脚、焊盘，同时预留出布线空间，方便板件下方走低压信号线。

　　设计这类壳体的时候，首先要匹配目标电路板的外形尺寸，确定内部腔体的长宽边界，腔体侧壁和板件之间预留0.5-1mm的装配间隙，方便板件顺利放入，同时避免间隙过大造成板件在壳体内晃动。安装耳的位置要结合设备整体的安装点位来排布，保证每个固定点受力均匀，不会因为设备运行振动造成壳体松动，安装孔的直径要适配常用的M3、M4固定螺丝，孔位周边做加厚处理，提升多次拆装后的结构强度。侧壁的开孔位置要严格对应板件上的接口位置，开孔尺寸比接口外形大1mm左右，既方便接口对位，又不会留下过大缝隙造成异物侵入。壳体的壁厚根据选用的塑料材质调整，采用ABS材质时壁厚控制在2-2.5mm，既保证壳体整体刚性，又不会因为壁厚过大造成注塑成型时出现缩痕、翘曲问题，所有棱边都做R1左右的圆角处理，避免装配时划伤操作人员，也减少注塑过程中的应力集中问题。

　　在安装边界上，这类壳体的整体外轮廓尺寸要适配设备内仓的预留空间，安装耳的突出长度不能和仓内其他部件产生干涉，壳体放入安装位后，敞口面和上盖之间的配合间隙要控制在0.2mm以内，保证合盖后没有明显错位。固定凸台的高度要统一，避免板件安装后出现倾斜，造成接口和侧壁开孔对位不准，凸台中心的螺丝孔深度要足够，保证螺丝锁附后有足够的咬合长度，不会出现滑牙问题。侧壁的散热开孔位置要避开板件上的高压元件区域，防止异物通过开孔触碰高压部位造成安全隐患，线束穿出的开孔要匹配护线套的尺寸，方便后期加装护线套保护线束不被开孔棱边割破绝缘层。实际装配过程中，这类壳体不需要额外的辅助工装，单人就能完成板件安装、壳体固定的全流程，适配批量装配的生产节奏，后期维护时只需要拆下固定螺丝就能打开壳体检修板件，维护效率较高。
