六米跨度桁架式受力承载钢梁结构

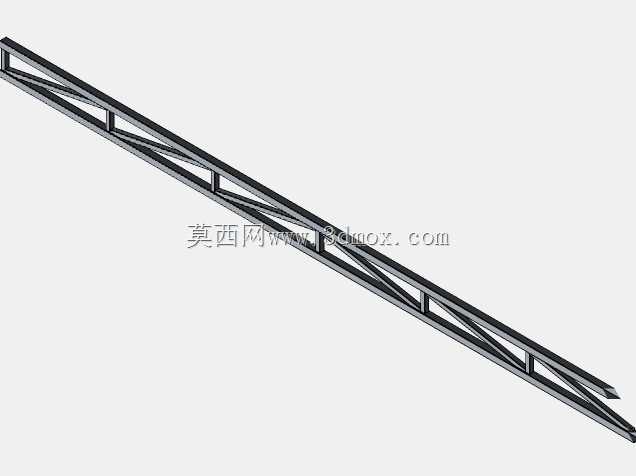

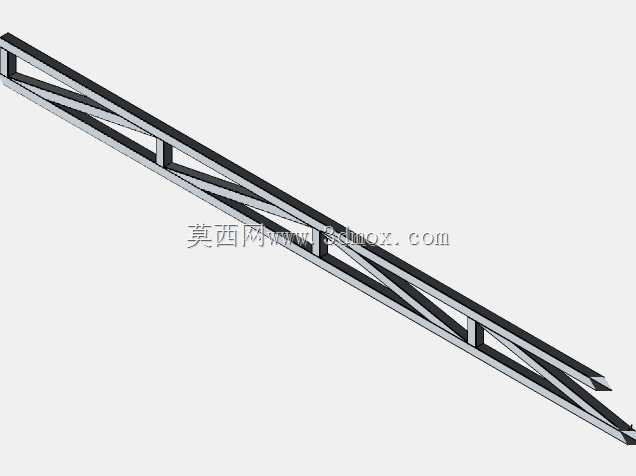

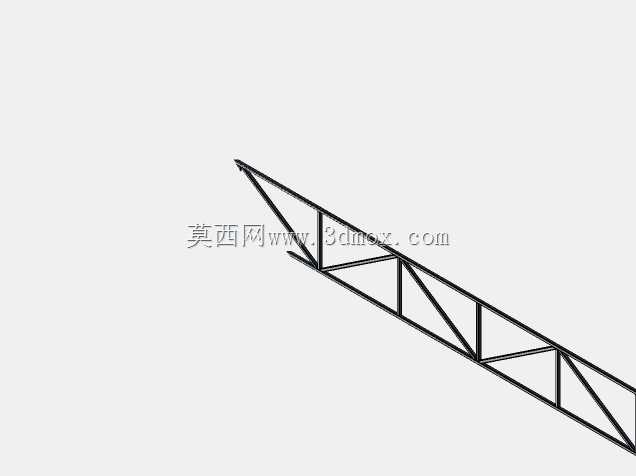

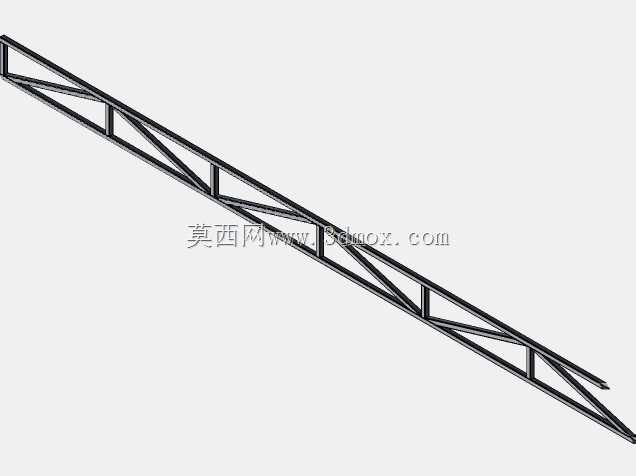

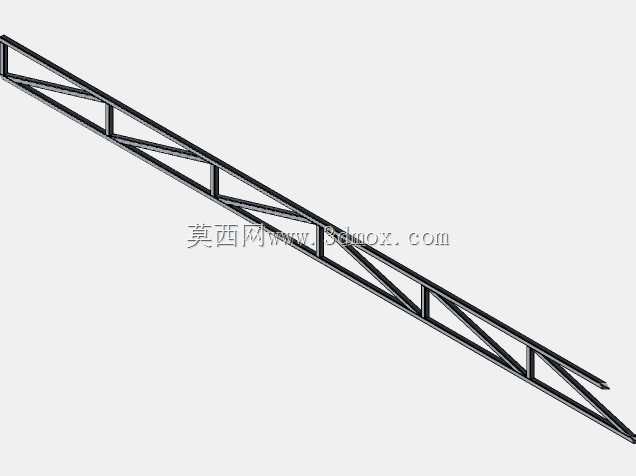

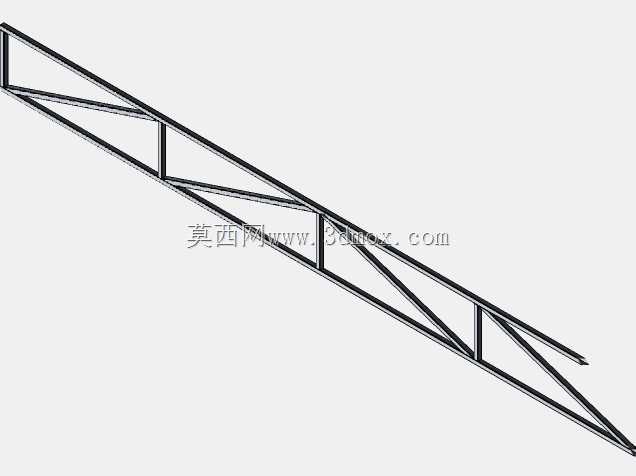

　　在工业厂房搭建、户外管廊铺设、小型临时栈桥架设这类场景里，跨度六米的承载梁是非常常见的结构选型，这类梁体不需要像大跨度桥梁那样做复杂的预应力设计，却要兼顾自重控制、承载冗余、安装便捷性这几个核心诉求，很多现场施工的结构选型里，桁架式钢梁往往比实腹梁更适配这类中等跨度的承载需求。从结构受力逻辑来看，这款桁架梁采用的是三角形腹杆排布形式，上弦杆承担均布载荷带来的压应力，下弦杆对应承担拉应力，中间的斜腹杆和竖腹杆则负责把上弦的集中载荷、均布载荷逐段传递到两端的支座位置，这种受力模式能把材料的力学性能充分发挥出来，相比同跨度同承载能力的实腹H型钢梁，整体自重能降低四成以上，不管是现场人工转运还是小型机具吊装，都能大幅降低施工难度。

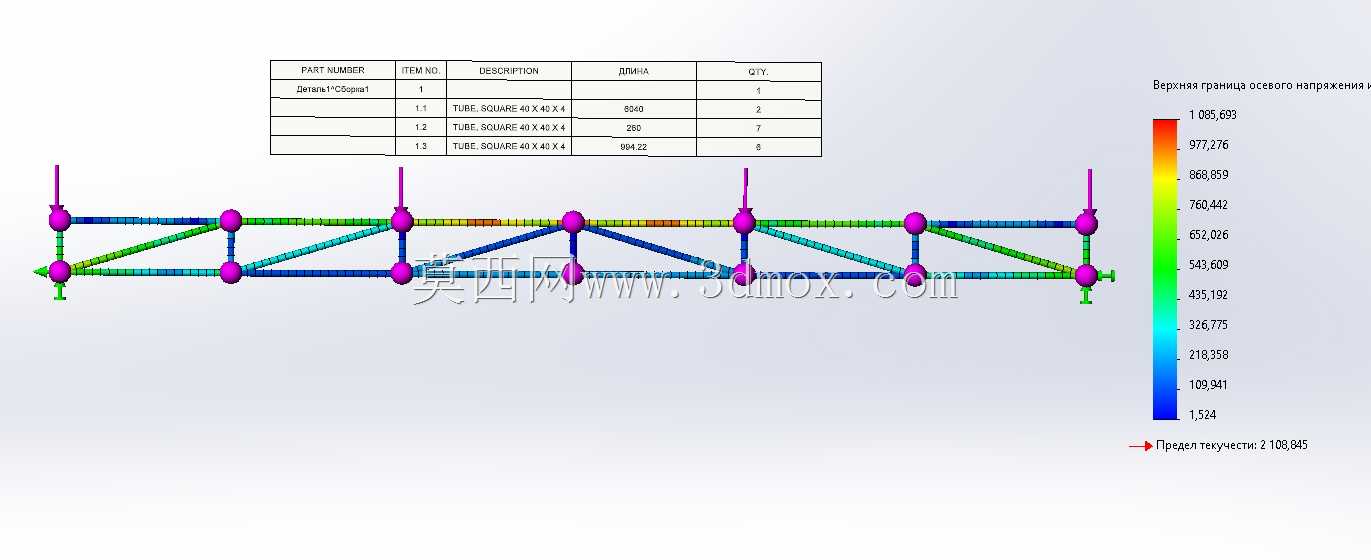

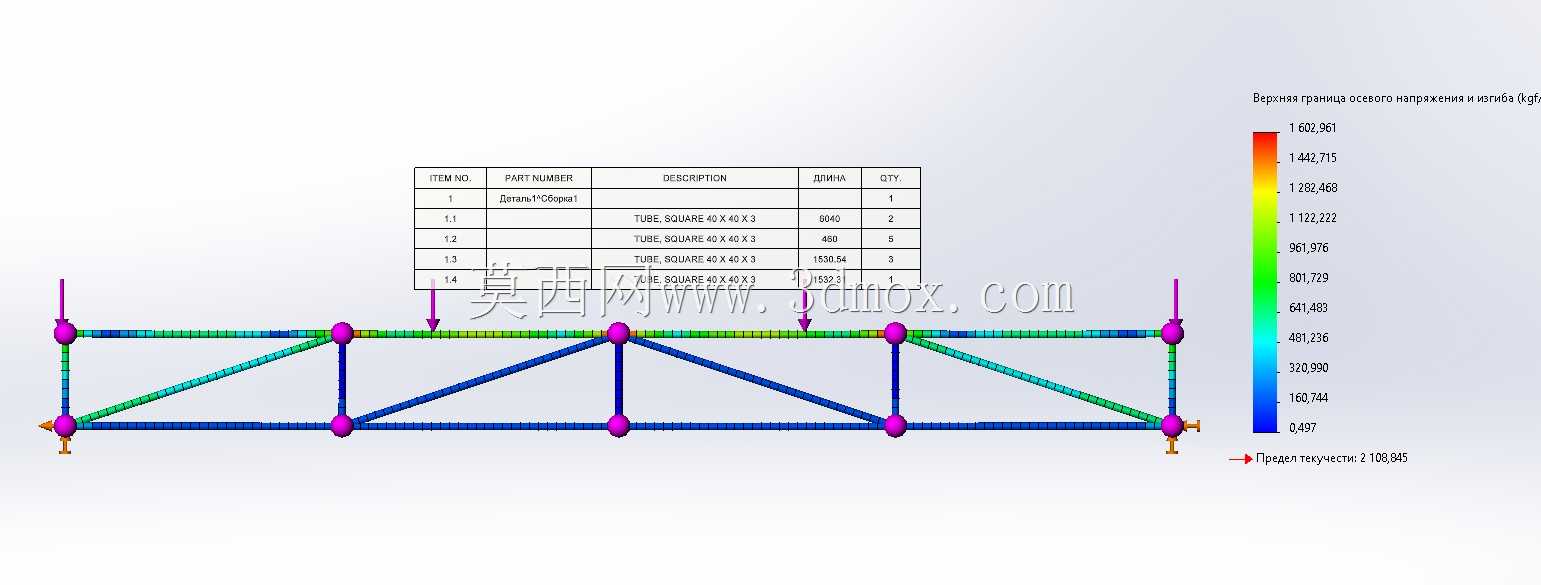

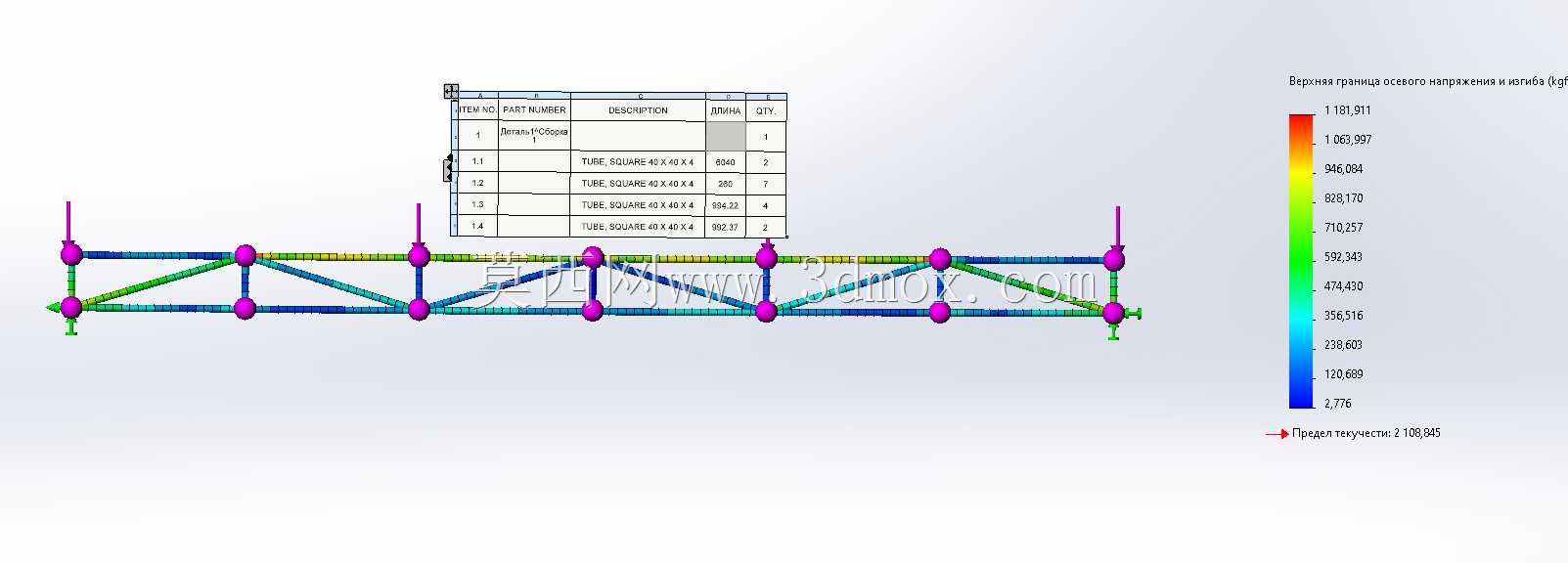

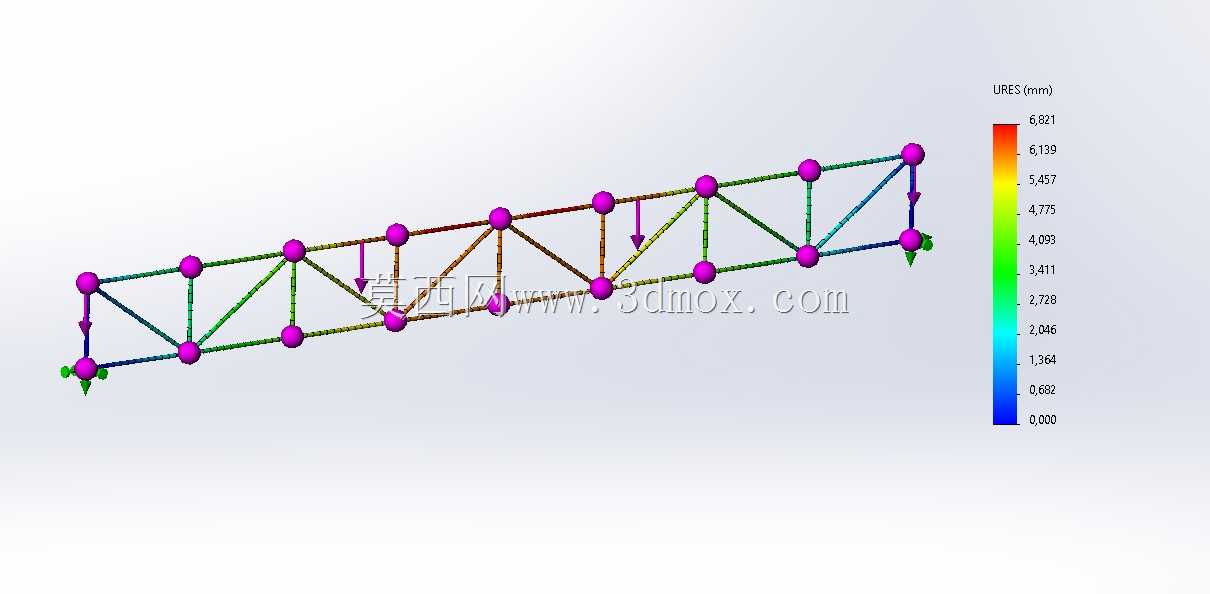

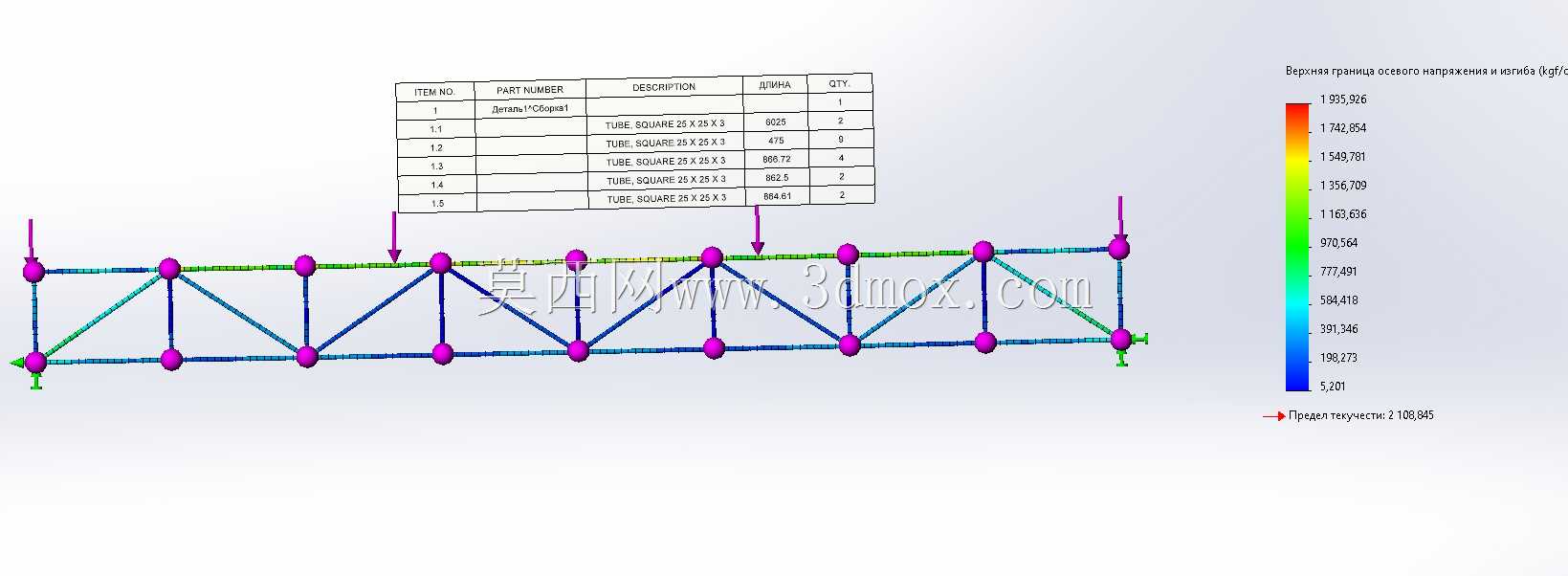

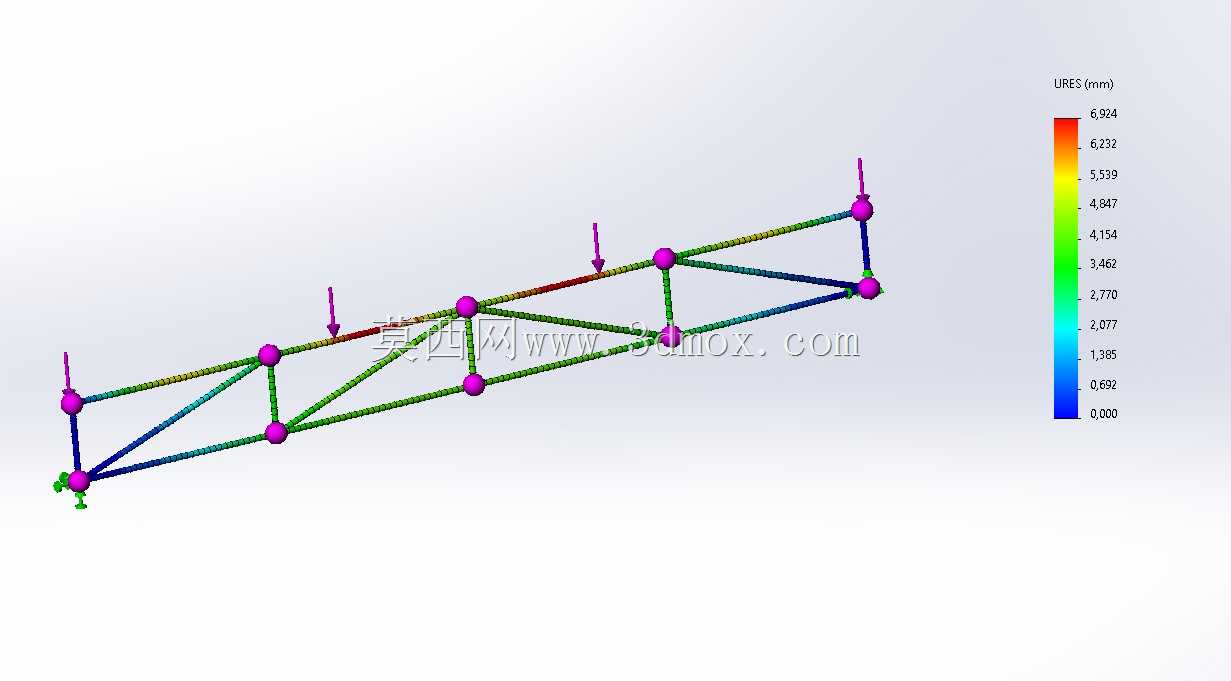

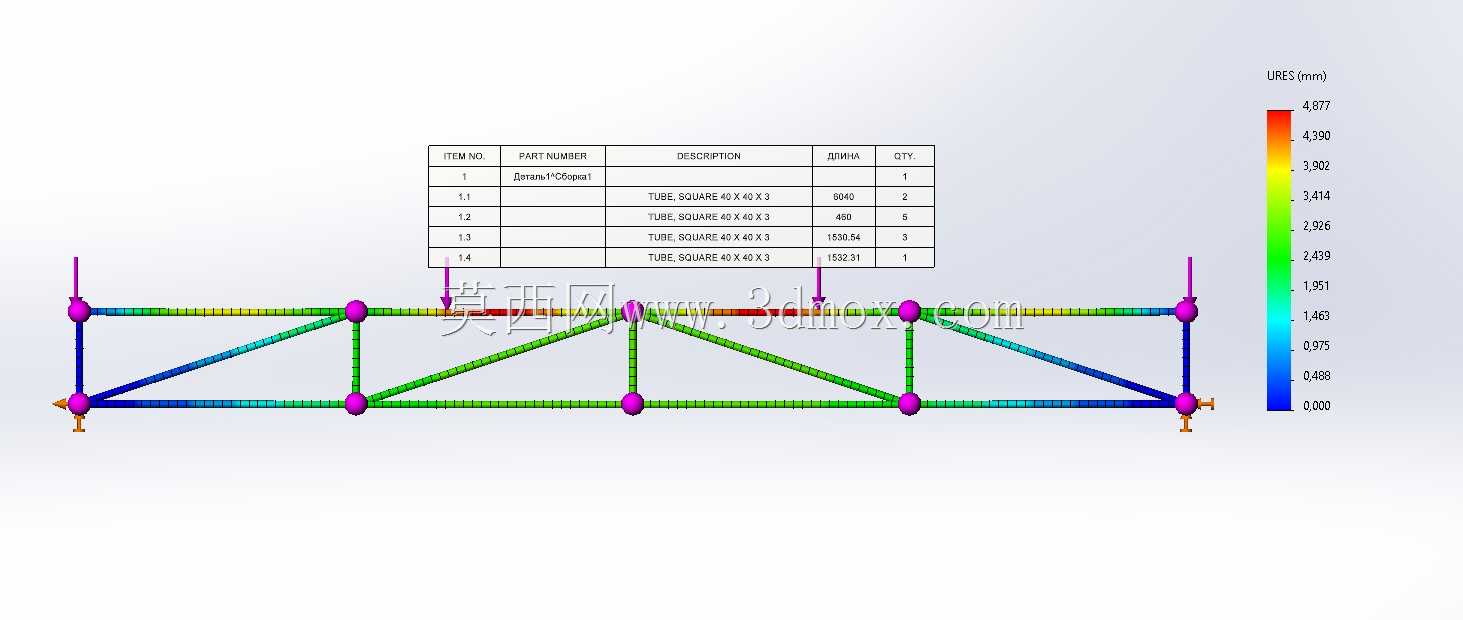

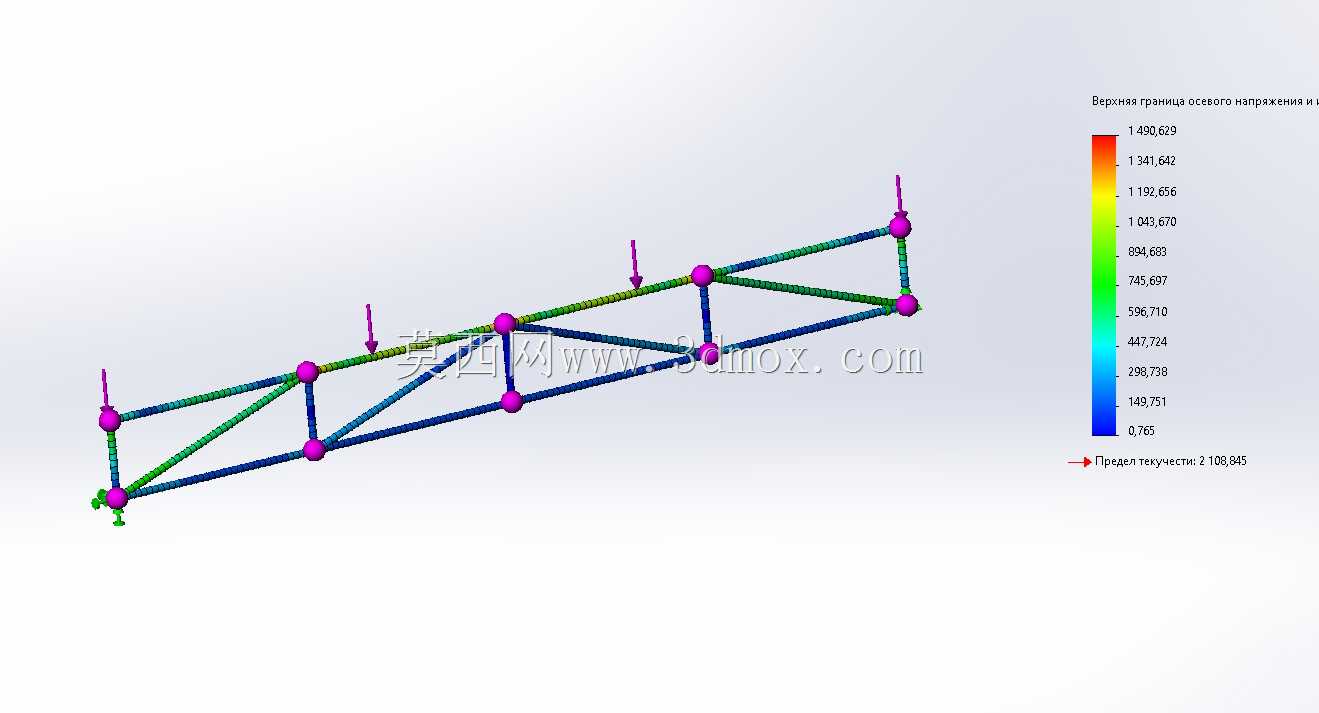

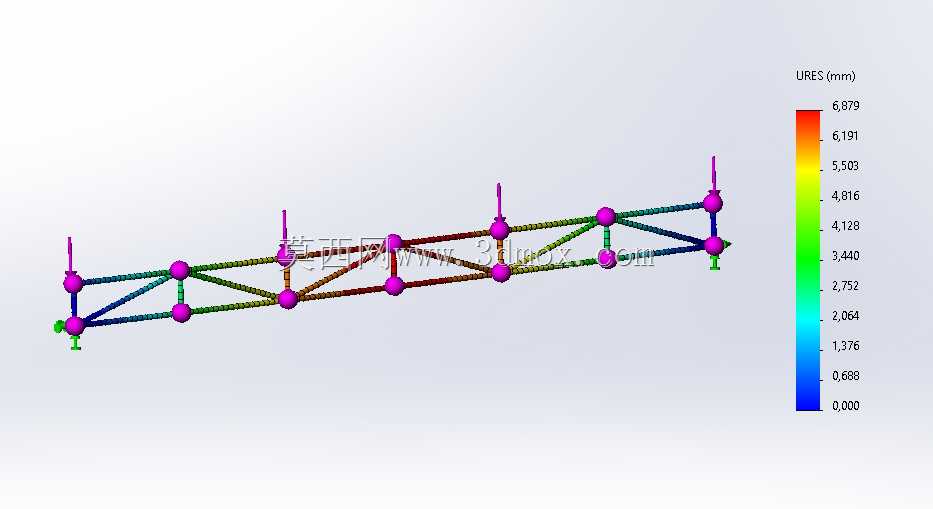

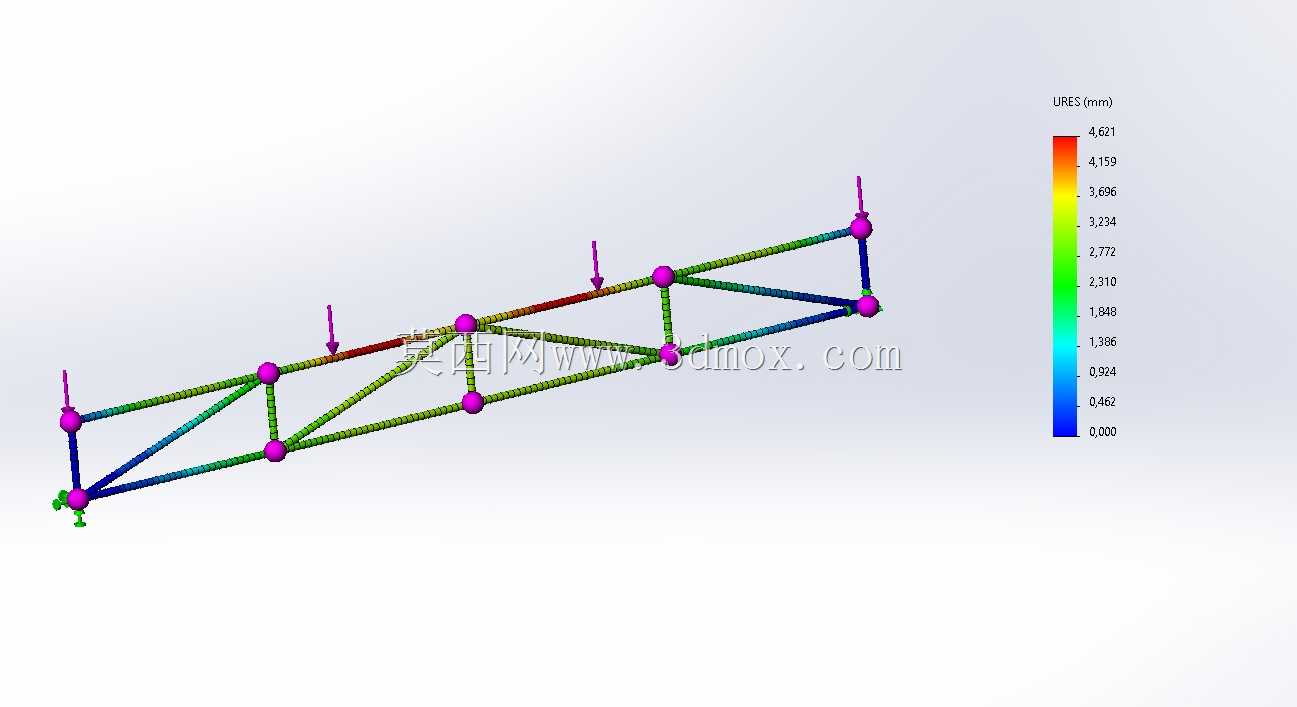

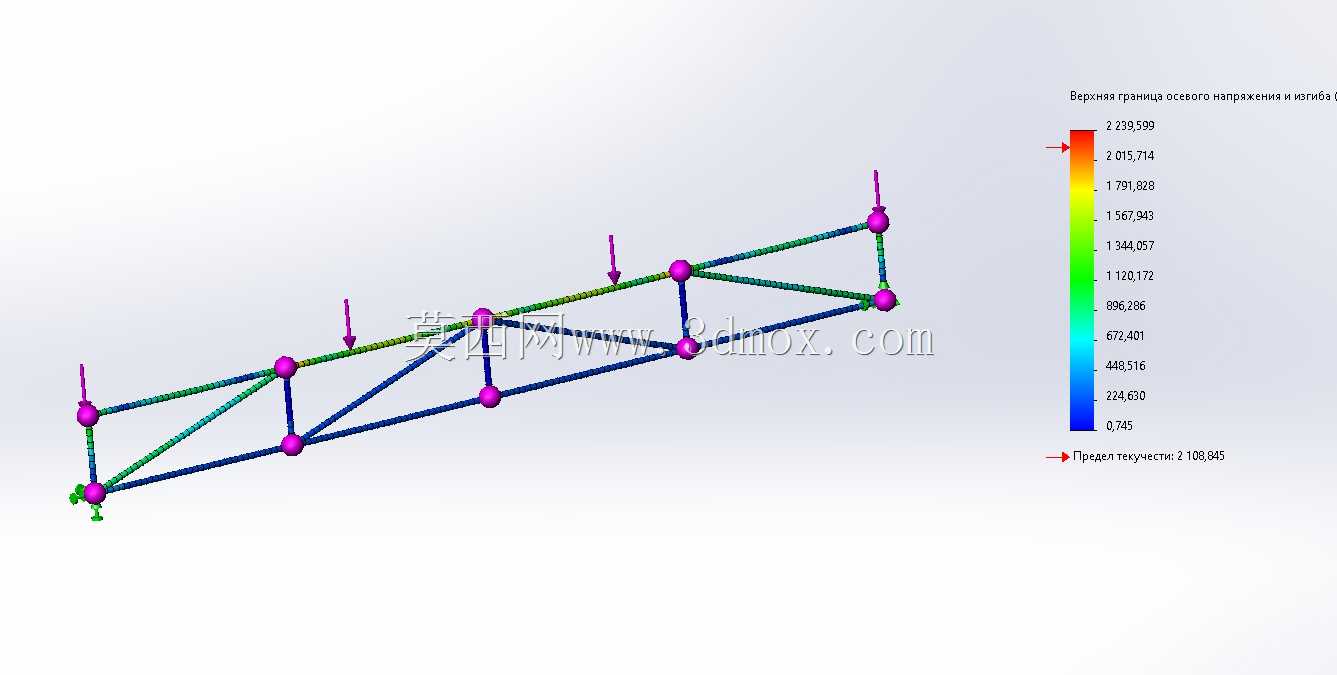

　　做这类梁的结构设计时，首先要明确安装边界：两端的支座采用铰支设计，一端预留长圆孔适配温度形变带来的轴向位移，另一端采用固定铰孔锁定位置，避免梁体在载荷作用下出现横向窜动；梁体总长度控制在6020毫米，两端各伸出10毫米的安装定位边，刚好适配常规6米柱距的厂房、管廊的安装间距，不需要现场额外裁切调整。上弦杆的节点位置预留了载荷安装点位，不管是铺设走道板、挂载管线支架还是固定小型设备机座，都能直接对应节点位置锁付，避免在弦杆非节点位置加载带来的局部弯矩超标问题。从有限元受力云图的分布能看出来，设计阶段已经对常见的工况做了受力校核：上弦杆的最大压应力出现在跨中位置，往两端支座方向应力逐步递减，下弦杆的拉应力分布规律和上弦对应，

　　腹杆部分的应力水平整体偏低，只有靠近支座位置的斜腹杆承担较大的剪应力，这种应力分布也给后续的材料选型提供了依据——跨中位置的弦杆可以选用壁厚稍大的型材，靠近支座的腹杆做局部加强，两端低应力区域的杆件可以适当降低壁厚，进一步优化整体自重。实际现场应用里，这类梁的适配场景非常广：厂房内部的检修走道承载梁，挂载电缆、压缩空气管路的管廊支撑梁，小型物料输送线的架空支撑结构，甚至户外临时施工的人行栈桥主梁，都能采用这个结构形式。安装的时候不需要复杂的工装，单根梁的重量控制在两个人就能抬动的范围，高空作业时不需要调用大型吊装设备，用小型卷扬机就能完成就位，节点位置的连接采用焊接加螺栓锁付的双重固定形式，既能保证安装阶段的定位精度，

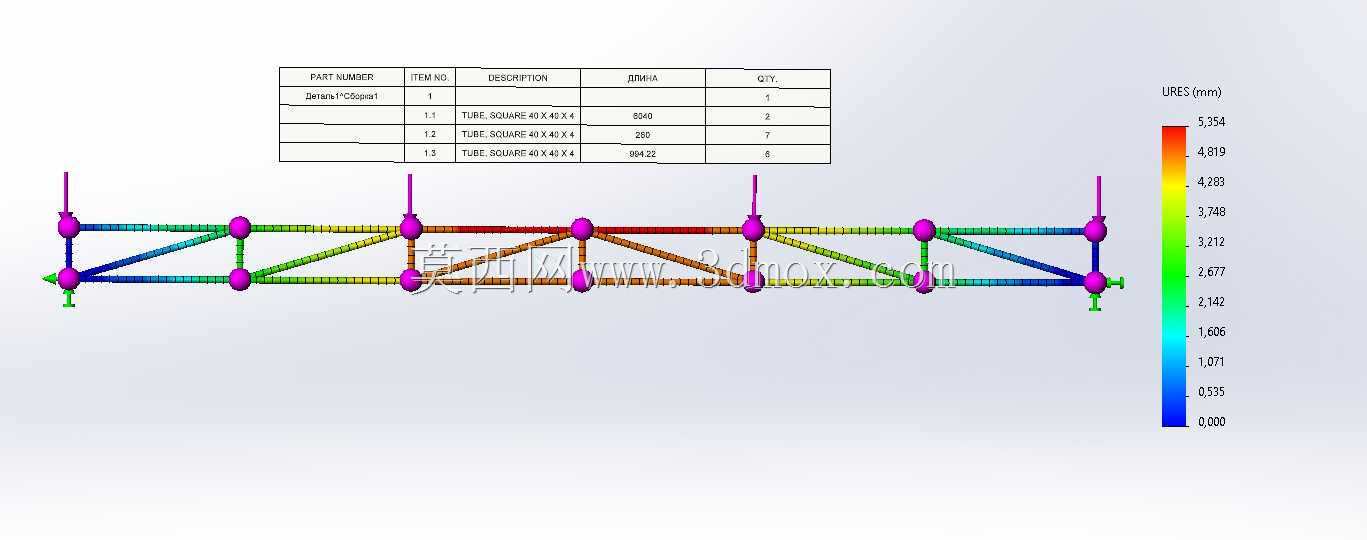

　　也能在长期使用过程中避免焊缝疲劳带来的结构松动。设计这类桁架梁的时候还要考虑后期维护的便利性，所有杆件的连接节点都做了外露设计，日常巡检的时候能直接观察到焊缝、螺栓的状态，不会出现封闭结构内部锈蚀无法排查的问题；杆件表面的处理可以根据使用场景选择镀锌或者喷塑，在户外高湿、腐蚀环境下也能保证足够的使用寿命。另外，梁体的截面高度控制在450毫米，在六米跨度下高跨比刚好落在1/13到1/15的合理区间内，既不会因为截面过高占用过多竖向空间，也不会因为截面过低导致挠度过大，正常均布载荷下的跨中挠度能控制在跨度的1/500以内，完全满足常规工业场景的使用要求，不会出现人走在上面晃动感明显、挂载管线出现形变拉扯的问题。很多新手做这类中等跨度梁设计的时候，容易陷入“材料越厚越安全”的误区，盲目加大所有杆件的壁厚，最后做出来的梁自重过大，安装困难，反而给支座结构带来额外的载荷负担，这款桁架梁的设计就很好地平衡了受力、自重、安装三个维度的需求，每一段杆件的选型都对应实际受力的大小，没有多余的材料冗余，也没有应力不足的薄弱点，不管是直接用于现场施工参考，还是作为同类型桁架梁的设计模板，都有很强的实际参考价值。
