带法兰凸缘的T型衬套剖面结构设计

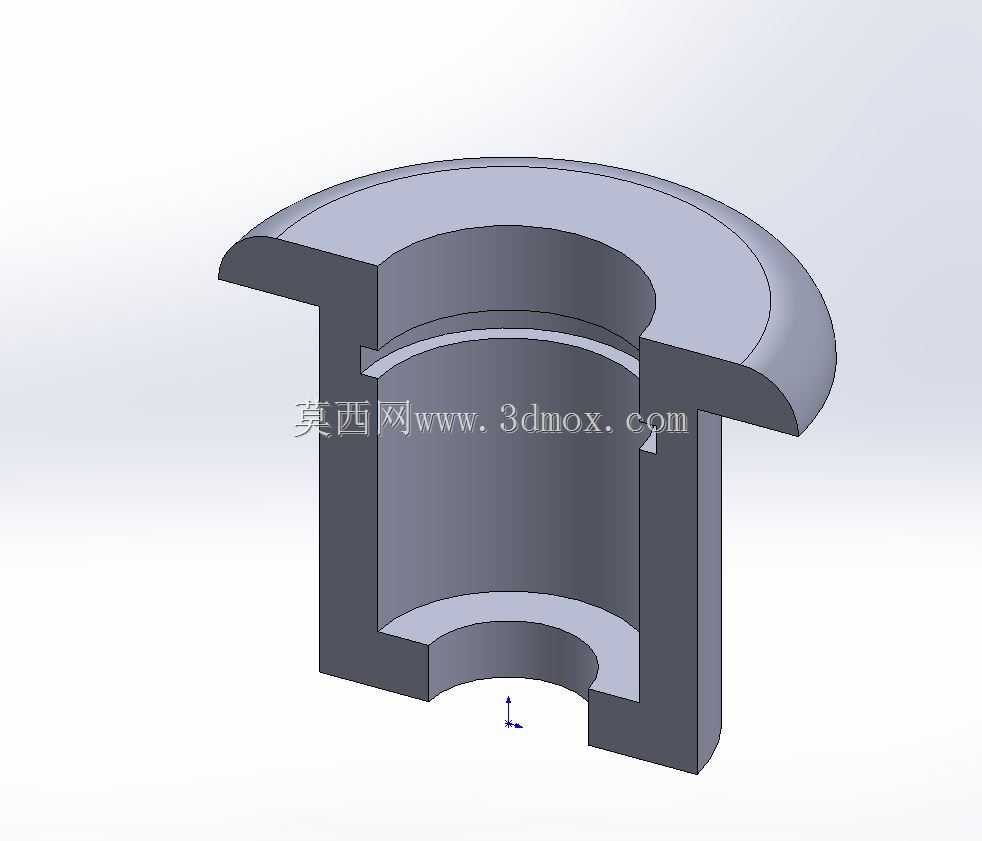

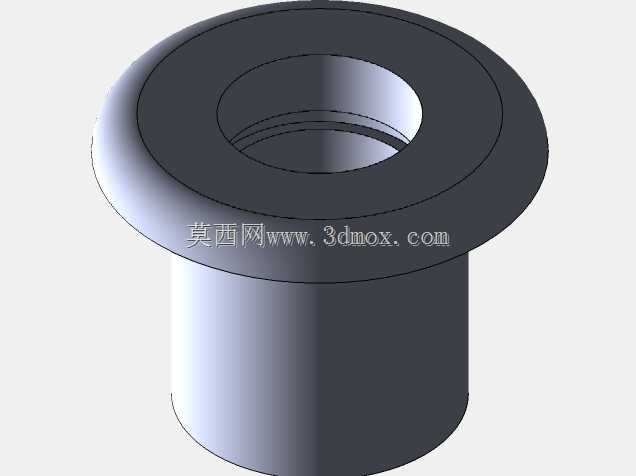

　　该零件为带顶部法兰凸缘的T型衬套结构，采用半剖展示形式呈现内部腔体与壁厚分布，主要用于轴类部件的定位、耐磨支撑与轴向限位场景，常见于轻工设备、输送机构、小型工装夹具的转动副连接位置，替代一体式铸造的轴孔结构，降低基体磨损后的更换成本。从结构设计逻辑来看，顶部外翻的法兰盘是核心限位结构，安装时法兰端面贴合基体安装面，可承受轴向窜动带来的端面载荷，避免衬套整体滑入安装孔内；法兰与直筒段采用圆弧过渡连接，消除直角连接处的应力集中问题，在承受交变轴向载荷时可减少根部开裂风险，过渡圆角的取值匹配常规五金件的冲压或机加工工艺要求，无需特殊刀具即可完成加工。直筒段为等壁厚空心结构，内孔为光滑圆柱面，用于与穿过的轴件形成间隙配合，

　　配合公差可根据实际使用场景选取H7或H8等级，适配不同转速与载荷的转动需求；外圆面同样为光滑圆柱面，与基体上的安装孔形成过渡配合，安装时可采用压入方式装配，无需额外紧固件即可实现径向固定。从安装边界来看，法兰盘外径大于直筒段外径，形成的环形台阶面为安装定位面，安装时需保证基体上的安装孔端面平面度符合要求，避免衬套安装后出现偏斜，导致轴件转动时出现卡滞或偏磨；直筒段长度需匹配基体安装孔的深度，装配后直筒段端面不超出基体另一侧安装面，避免与相邻部件产生运动干涉。内孔底部设计有内凹的环形让位槽，该结构主要用于避让轴件端部的倒角或轴肩结构，同时可储存少量润滑脂，在长期转动过程中持续为配合面提供润滑，减少干摩擦导致的衬套快速磨损；

　　衬套整体壁厚均匀，无论是采用棒料机加工、不锈钢冲压拉伸还是工程塑料注塑成型，都能保证材料填充均匀，减少加工或成型过程中的变形问题。在实际应用中，这类衬套常被用于替代基体上直接加工的轴孔，当配合面出现磨损时，仅需更换衬套即可修复部件功能，无需更换体积更大、成本更高的基体零件；针对腐蚀环境或食品接触类场景，可选用不锈钢材质加工，针对低载荷、低转速的普通场景，也可采用尼龙、聚四氟乙烯等工程塑料制作，适配不同工况的使用需求。设计过程中需重点关注法兰厚度与直筒段壁厚的比例关系，法兰厚度需满足轴向载荷下的抗压强度要求，避免法兰受挤压后出现变形断裂；直筒段壁厚需兼顾径向支撑强度与安装空间要求，壁厚过薄会导致压装时出现筒身变形，

　　壁厚过厚则会占用过多安装空间，增大整体结构尺寸。内孔与外圆的同轴度公差需控制在合理范围内，避免装配后轴件出现偏心，导致转动过程中产生额外的径向载荷，加速衬套与轴件的磨损；法兰端面与直筒段轴线的垂直度公差也需严格控制，保证安装后衬套轴线与基体安装面垂直，避免轴件出现偏斜。
