暖通系统配套鼓风机电机传动结构

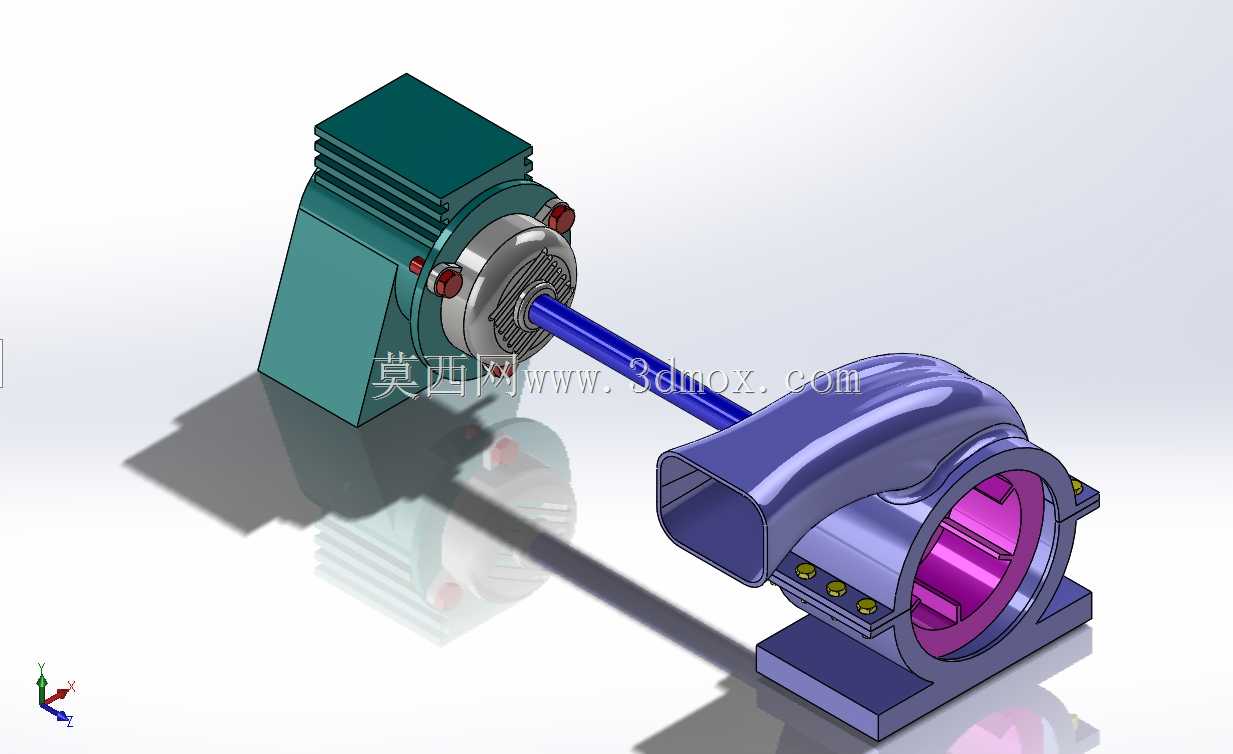

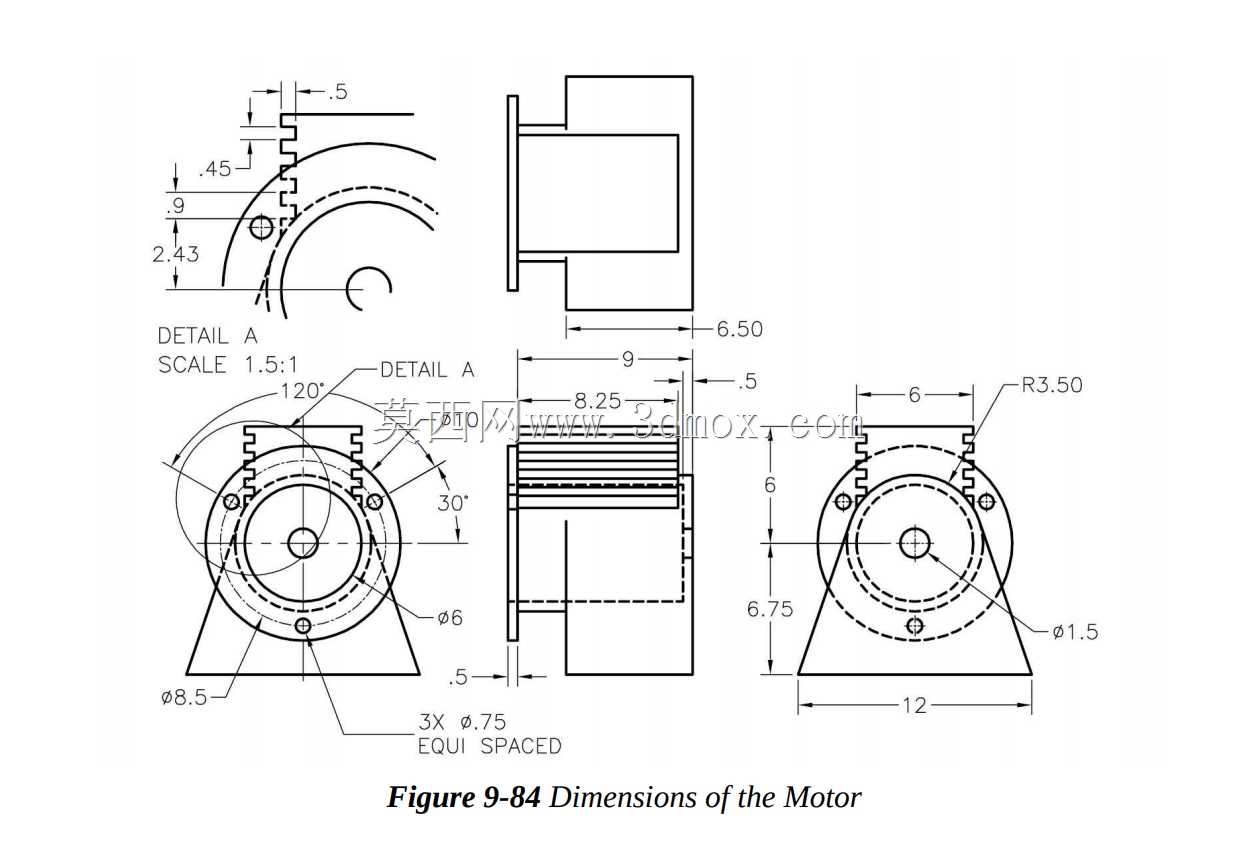

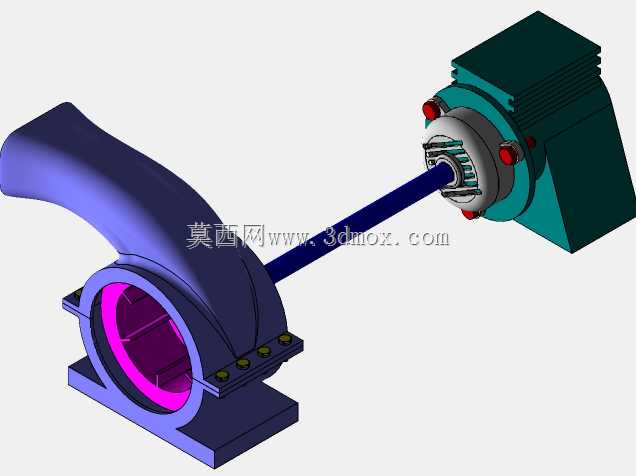

　　这套结构主要面向民用及商用暖通空调系统的新风输送环节设计，核心作用是通过电机输出的旋转扭矩驱动鼓风机叶轮转动，在风道内形成稳定压差，将室外过滤后的新鲜空气加压送入室内空间，同时可配合回风系统完成室内空气的循环置换，在写字楼中央空调、住宅新风系统、商用场馆通风配套场景中都能适配。从结构设计逻辑来看，整套组件采用电机与风机本体分体直连的布局，没有额外增设减速机构，直接通过刚性传动轴传递动力，这种设计的核心考量是降低传动环节的能量损耗，同时减少中间传动部件带来的振动与故障点，适配鼓风机高转速稳定运行的工况需求。电机端采用带散热筋的方形机壳结构，散热筋沿电机轴向平行排布，能够在电机运行时通过自然对流带走定子绕组产生的热量，

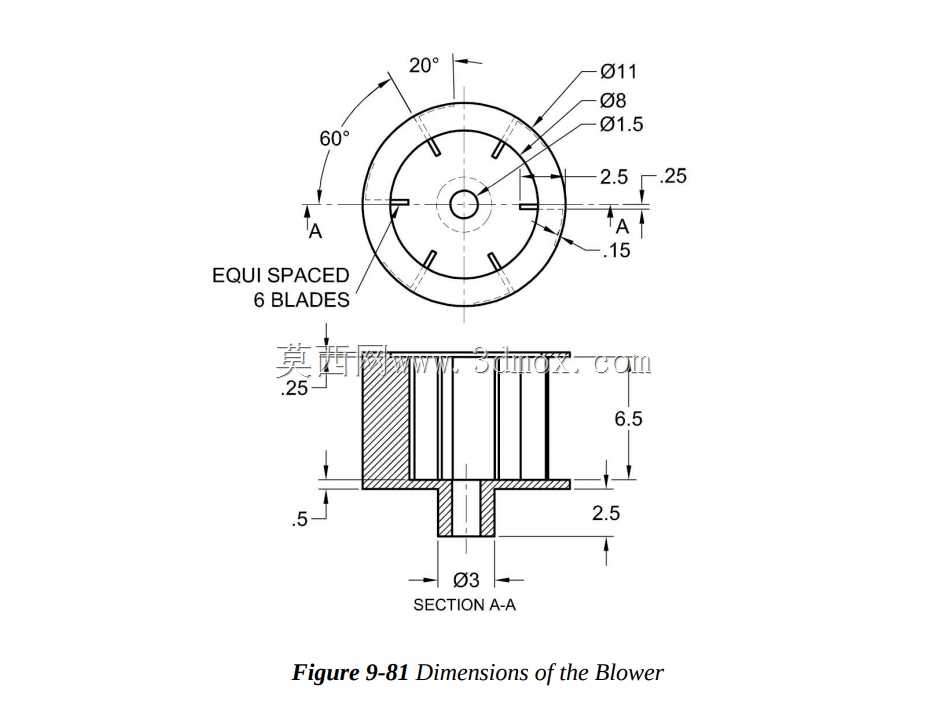

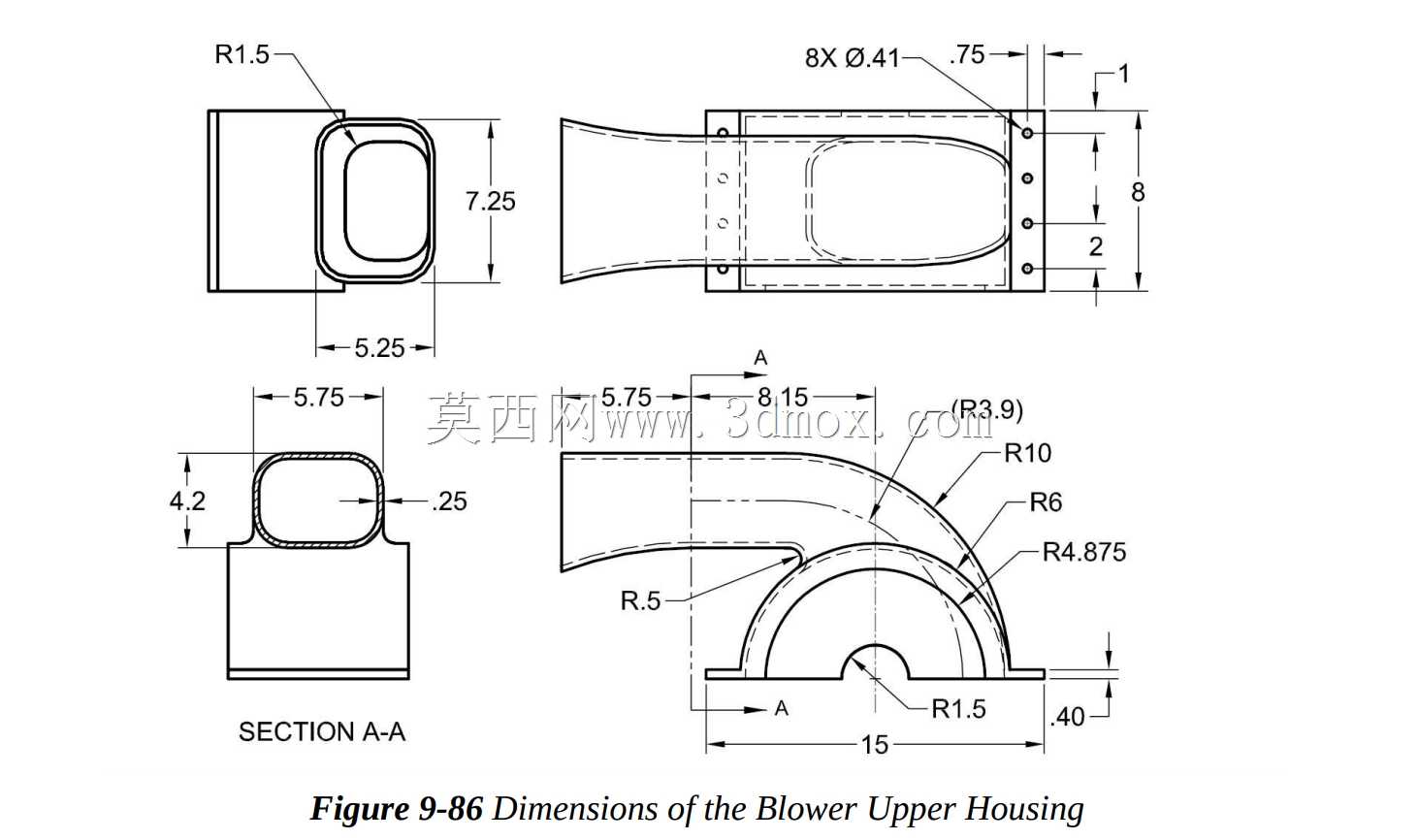

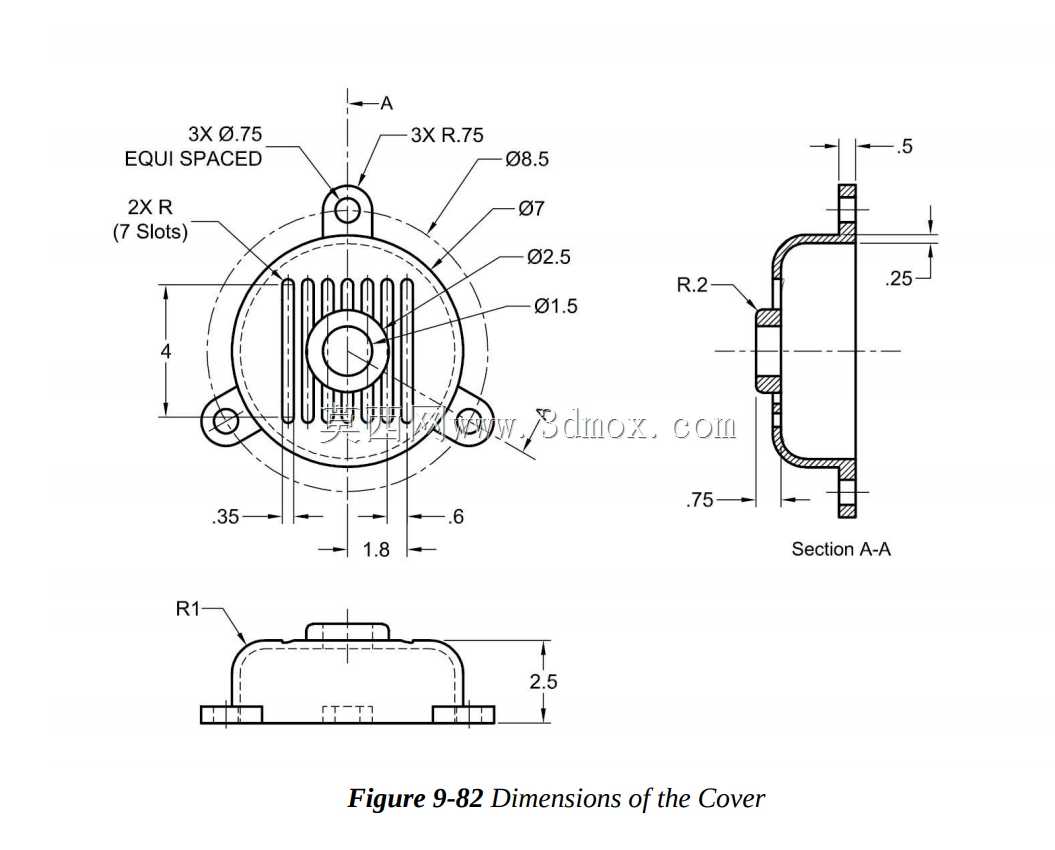

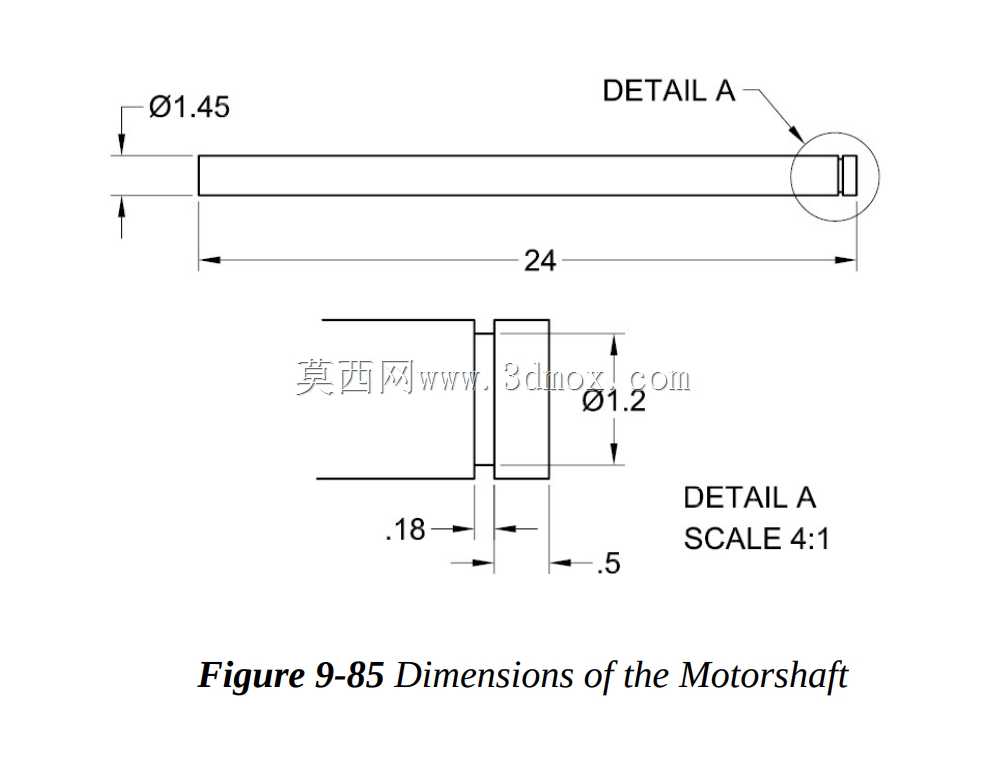

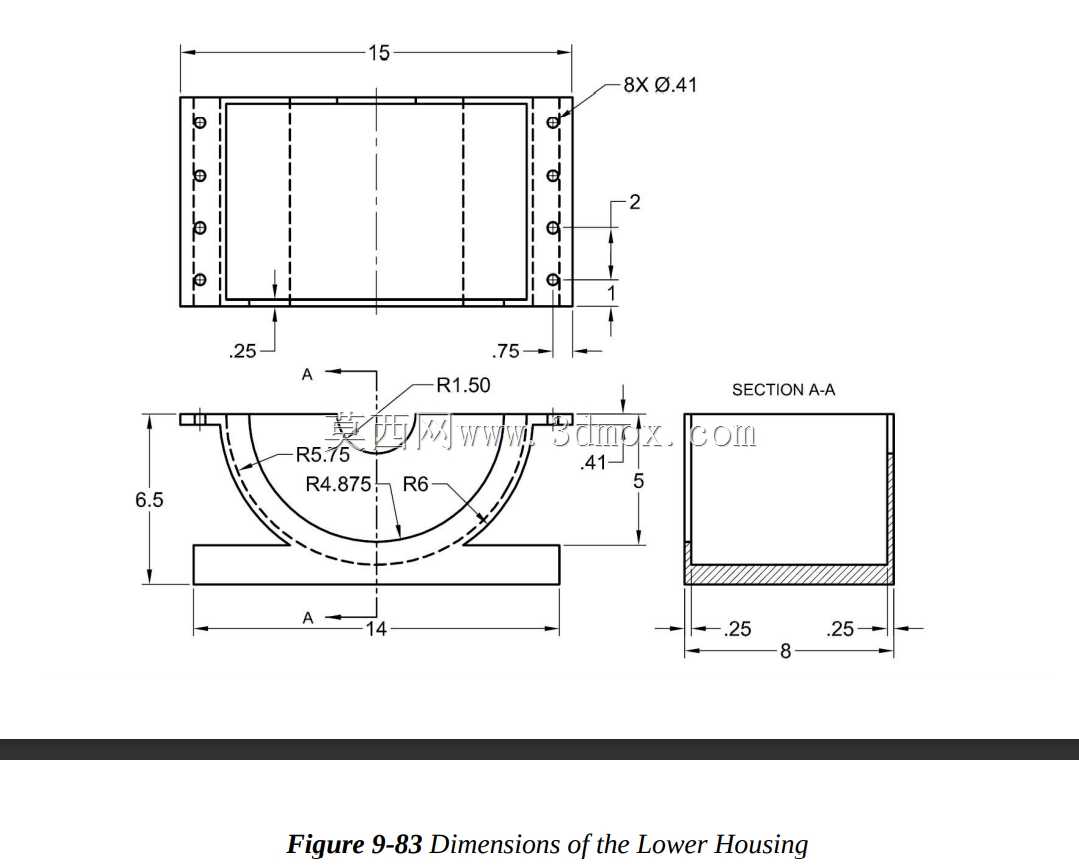

　　避免长时间连续运行出现过热退磁问题；电机输出端的端盖上设置了对称分布的紧固螺栓位，方便现场安装时快速定位锁紧，同时端盖内置轴承位，为传动轴提供径向支撑，抵消轴端转动时产生的径向跳动。传动轴采用等直径光轴设计，两端分别通过锁紧结构与电机输出轴、风机叶轮转轴刚性连接，轴身做了表面硬化处理，能够承受长期高速旋转带来的扭转应力，同时避免装配过程中出现表面磕碰损伤影响同轴度。风机本体采用蜗壳式流道设计，进风口为轴向直入结构，出风口为侧向扩压结构，这种流道形态能够在叶轮转动时让气流沿蜗壳内壁平滑导向，减少气流湍流带来的风噪与压损；风机底座采用带安装孔的一体式铸造支座，安装孔位做了沉台设计，固定螺栓锁紧后螺栓头不会突出支座平面，保证安装面贴合度。

　　在安装边界设计上，电机底座与风机底座的安装面处于同一水平基准面，两个支座的安装孔位间距预留了足够的传动轴装配调整空间，现场安装时可以通过微调两个组件的水平位置保证传动轴的同轴度，避免不同心带来的轴系振动、轴承过早磨损问题；整套组件的侧向轮廓没有突出的尖锐结构，所有连接螺栓的端部都做了倒角处理，避免安装维护过程中出现磕碰划伤。从功能特性来看，这套结构的动力匹配完全适配暖通通风场景的风压需求，电机额定转速下风机能够提供足够的送风压头，克服风道沿程阻力与过滤器阻力，保证末端送风口的风量达到设计要求；分体式的结构设计也方便后期维护，电机或风机本体出现故障时可以单独拆卸更换，不需要整体拆解整套通风系统，降低运维成本。

　　设计过程中还充分考虑了运行振动的控制，电机与风机的支座都预留了减震垫安装位，现场安装时可以在支座与安装基础之间加装橡胶减震垫，阻断振动向建筑结构传递，避免运行时产生结构传声影响室内声环境。流道内壁做了平滑过渡处理，没有突兀的台阶或凸起，能够降低气流经过时的摩擦阻力，提升风机的运行效率，在同等风量需求下降低电机的功率消耗。
