多通路集成式流体连接摆臂结构设计

　　该摆臂结构主要应用在需要多管路同步布设、同时存在角度摆动调整需求的流体输送工位，常见于小型内燃机组的进气歧管集成段、液压阀组的外接管路转接单元、以及小型流体设备的介质分配节点，核心作用是在有限的安装空间内完成多路不同通径管路的集成固定，同时承载管路摆动调整过程中的结构载荷，避免多根独立管路布设时出现的干涉、固定点冗余、摆动过程中管路拉扯变形等问题。从实际使用场景来看，这类构件往往安装在设备的动力端与执行端之间的过渡区域，周边通常会预留气门调整、线束布设、滤芯拆装的操作空间，因此结构本身的外轮廓不能超出预设的安装边界，否则会直接干涉周边零部件的装配与后期维护操作。

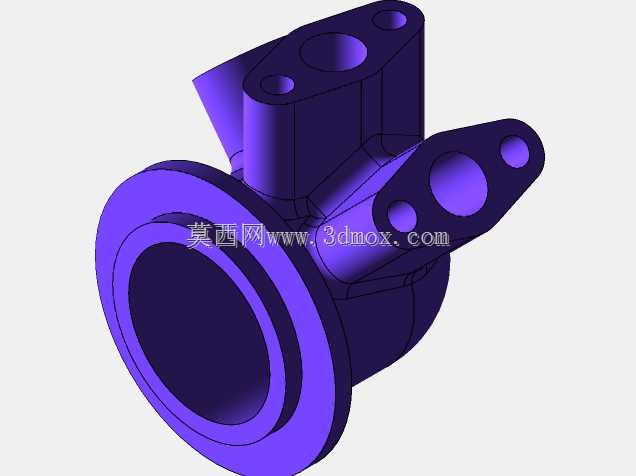

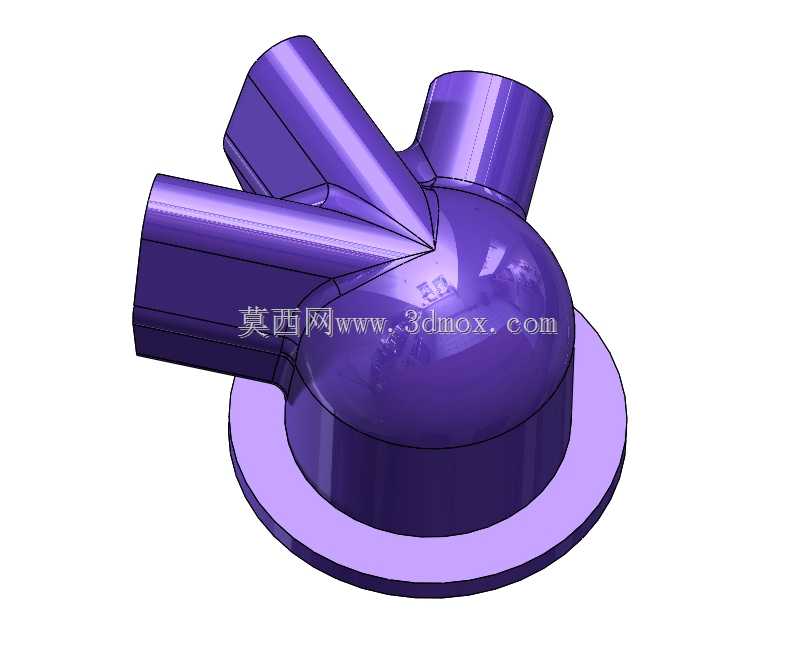

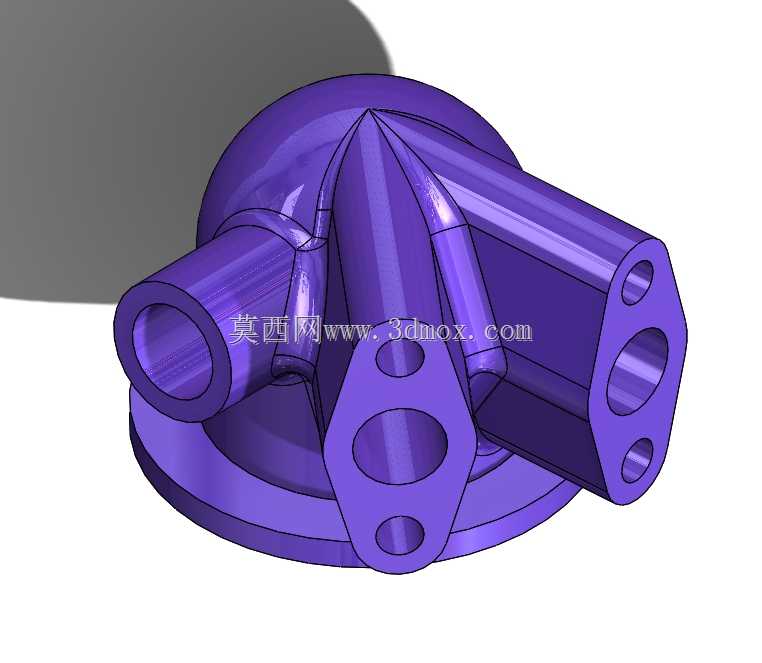

　　设计过程中首先要确定各通路的通径与走向，图中可见的三个不同朝向的管状接口，分别对应不同的介质流向：两个侧置的等径直管接口用于对接同规格的外接软管或硬管，端部的法兰式安装面带有均匀分布的螺栓过孔，用于和外部阀块或缸体端面实现密封连接，底部的圆盘基座是整个摆臂的固定承载端，基座上的安装孔位需要和设备本体的安装螺柱完全对位，保证装配后整体结构的同轴度误差控制在允许范围内，避免接口密封面出现偏载导致的泄漏问题。中间的异形加强筋结构并非随意设置，而是通过有限元受力分析后确定的补强形式：当摆臂随管路进行小角度摆动时，各接口与基座的连接位置会承受交变的弯曲载荷，若仅靠管壁自身结构承载，长期运行后容易在根部出现应力集中导致的开裂，因此在三个接口的交汇区域设置了连续的变厚度加强筋，既能够提升整体结构的刚性，又不会过多增加构件的整体重量，同时筋条的走向完全顺着流体的流动方向做了圆弧过渡，减少介质在腔体内流动时的阻力损失，避免出现涡流导致的管路振动与噪音。

　　外形尺寸的设定需要严格匹配安装边界：底部圆盘基座的外径决定了整个构件的最小安装平面尺寸，安装时需要保证基座下方的密封垫片完全被压紧面覆盖，不能出现偏出；各侧置接口的外伸长度需要控制在合理范围，既要保证外接管路的管箍有足够的安装空间，又不能过长导致在设备运行摆动时触碰周边的壳体或其他构件；端部法兰面的螺栓孔分布圆直径需要和对接部件的孔位完全一致，孔位的角度公差控制在±0.1°以内，避免装配时出现螺栓无法穿入的问题。各通路的内壁做了等壁厚设计，壁厚根据介质的工作压力确定，常规低压流体输送场景下壁厚保持均匀一致，既可以满足承压要求，也适合采用铸造或3D打印工艺进行加工，减少加工过程中的变形量。

　　从功能特性来看，该结构将原本需要多个独立接头、多段管路、多个固定支架才能实现的多通路转接功能集成在单一构件上，大幅减少了装配时的零件数量，降低了管路接头处的泄漏风险点，同时整体式的结构在摆动过程中不会出现管路之间的相对位移，不需要额外设置管路拖链或固定卡扣，简化了周边的管路布局。安装时首先将底部基座与设备本体的定位止口配合，保证整体结构的定位精度，再依次锁紧基座上的固定螺栓，之后将各侧置接口与外接管路连接，最后将端部法兰与对接部件紧固，所有密封面根据输送介质的特性选择对应的密封垫片，保证密封可靠性。在日常维护中，只需要检查各接口位置是否存在渗漏、固定螺栓是否出现松动即可，不需要对结构本身进行额外的保养，整体的使用寿命与设备的大修周期保持一致，能够承受长期的交变载荷与介质冲刷，不会出现过早的结构失效问题。
