带法兰安装座S形异形弯管结构设计

　　在流体输送系统的管路布局中，受限于设备舱体内部紧凑的安装空间、相邻部件的排布干涉问题，常规的标准角度弯头搭配直管段的组合方案往往无法满足走线需求，这类带一体式法兰安装座的S形异形弯管，就是针对这类受限空间管路转接场景开发的专用连接件。从实际应用场景来看，这类弯管常见于中小型动力设备的进气回路、冷却循环水路、低压润滑油路中，比如小型通用内燃机的进气歧管支路、工业设备冷却系统的舱内转接管路、液压站的阀组间管路连接，它不需要额外搭配多段弯头和管接头进行拼接，能在有限的空间内完成两个存在空间错位的接口之间的平滑连通，减少管路接头数量的同时，也降低了多段拼接带来的泄漏风险点。

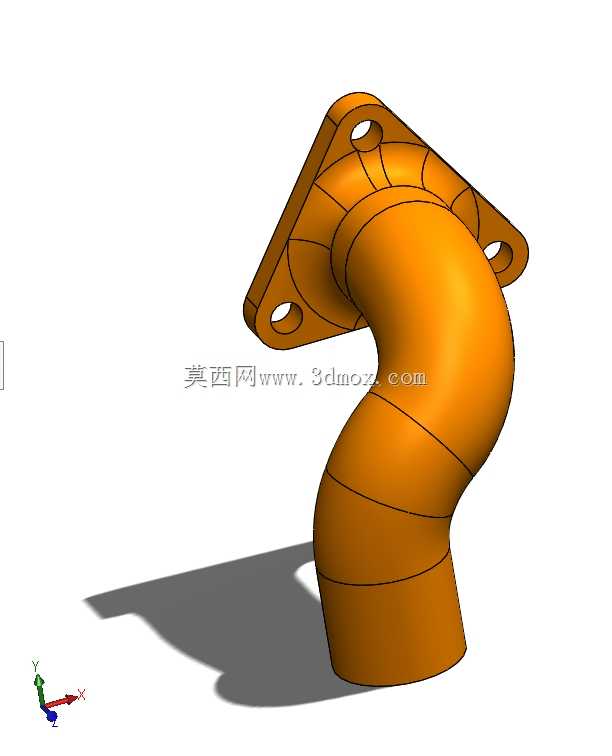

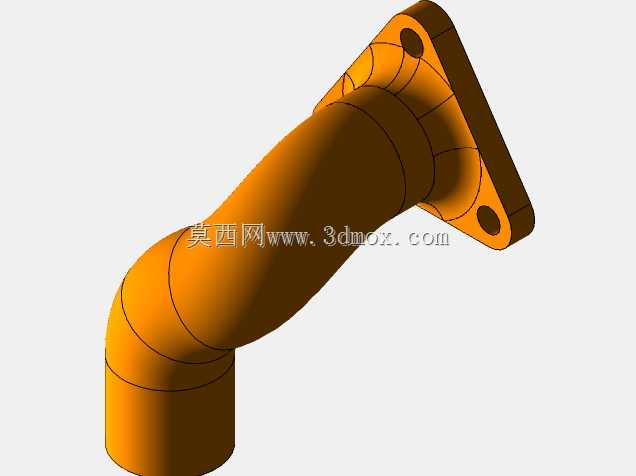

　　从产品功能特性来看，这款弯管采用一体式结构设计，上端的菱形法兰安装座上预留了三个均匀分布的螺栓过孔，能够直接通过螺栓紧固在对应设备的接口端面上，法兰与管身衔接处做了圆弧过渡的加强筋结构，避免安装紧固时应力集中导致法兰根部开裂，同时也能提升管路整体的抗振动性能，适配设备运行过程中产生的持续振动工况，避免长期受振出现管路断裂或者连接松动的问题。管身的S形弯曲段做了等曲率平滑过渡，没有出现局部管径突变或者直角弯折的结构，能够最大程度降低流体在管路内部流动时的沿程阻力，减少流体输送过程中的压力损失，同时也能避免流体在弯折处形成涡流，降低管路内部的冲蚀磨损，延长管路的使用寿命。下端的直段接口为标准圆柱接口，可根据实际使用需求选择插接软管搭配卡箍紧固，或者焊接对接硬管，适配不同的管路连接工艺。

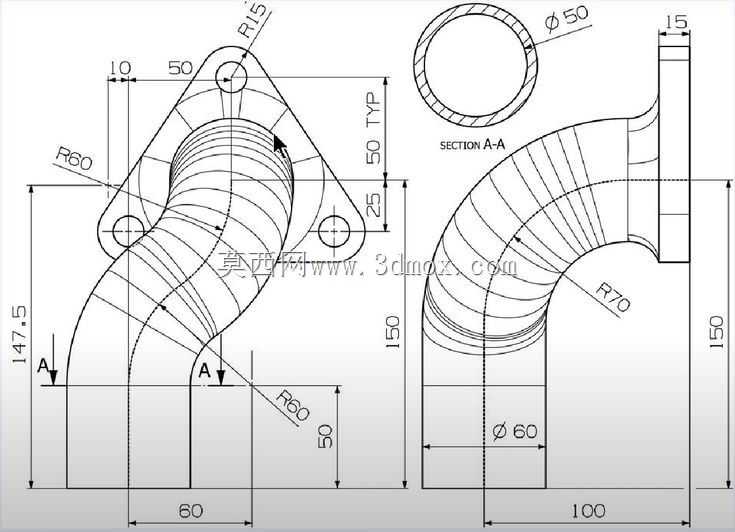

　　从设计思路层面来说，建模初期首先要确定两端接口的空间相对位置，包括法兰安装面的角度、下端接口的朝向、两个接口之间的空间偏移量，这些参数都需要匹配实际安装场景的边界尺寸，避免出现安装干涉。弯曲段的曲率半径设计参考了流体管路设计的通用规范，弯曲段的最小曲率半径不小于管身通径的1.5倍，防止弯曲处出现管径瘪缩影响通流能力。法兰端的螺栓孔位置度需要严格控制，保证安装时能够与设备端的螺纹孔精准对位，法兰端面预留了密封件安装的沉槽空间，可适配O型密封圈或者平面密封垫，保证连接位置的密封性能。管身外壁的环形凸起结构并非装饰设计，一方面是作为管路的加强筋，提升薄壁管身的结构刚性，避免安装或者受外力挤压时出现管身变形，另一方面也可作为软管安装时的定位挡边，方便软管插接时确认安装到位的位置，防止软管松脱。

　　关于外形尺寸与安装边界，这款弯管的整体安装高度需要匹配舱内的垂直空间余量，法兰端的菱形轮廓对角线尺寸小于相邻部件的间隙，保证安装时扳手有足够的操作空间来紧固螺栓，S形弯曲段的最大外轮廓偏移量控制在预设的空间范围内，不会与周边的线束、其他管路或者设备壳体产生干涉。安装时需要注意法兰端的密封件压缩量控制，螺栓紧固时采用对角分次拧紧的方式，避免法兰面受力不均导致密封失效，下端接口如果采用软管连接，卡箍的安装位置需要避开管身的环形加强凸起，保证卡箍能够完全抱紧在光滑的直段管壁上，确保连接可靠性。这类一体式异形弯管相比多段拼接的管路方案，整体结构更紧凑，安装工序更简单，长期使用的可靠性更高，非常适合空间受限的设备内部管路布局使用。
