Cbr250R摩托车后悬挂连接支架结构

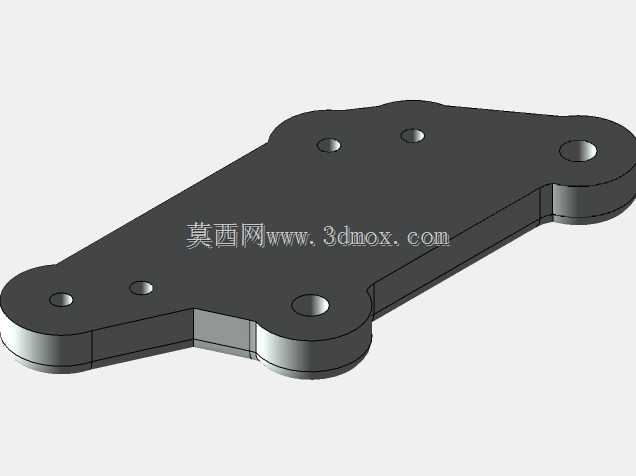

　　日常做机车改装配套结构件开发时，这类后悬挂连接支架是Cbr250R车型后摇臂与减震单元衔接的核心受力件，日常赛道压弯、非铺装路面颠簸行驶时，后轮传递的冲击载荷会先作用在这个构件上，再分散传递给后减震器与车架主体，要是结构强度匹配不到位，很容易出现应力集中导致的构件开裂，甚至引发行驶安全隐患。做这个构件的三维结构设计时，首先要对齐原车的安装点位坐标，三个分布在支架主体上的小孔是用于固定附属走线卡扣或者装饰护板的安装位，下端的大尺寸同轴孔是对接后摇臂铰接销轴的位置，上端的两个安装孔则是匹配后减震器下固定端的连接点位，所有孔位的同轴度公差要控制在0.02mm以内，不然装车后会出现铰接卡滞，减震压缩回弹过程中会产生额外的摩擦阻力，

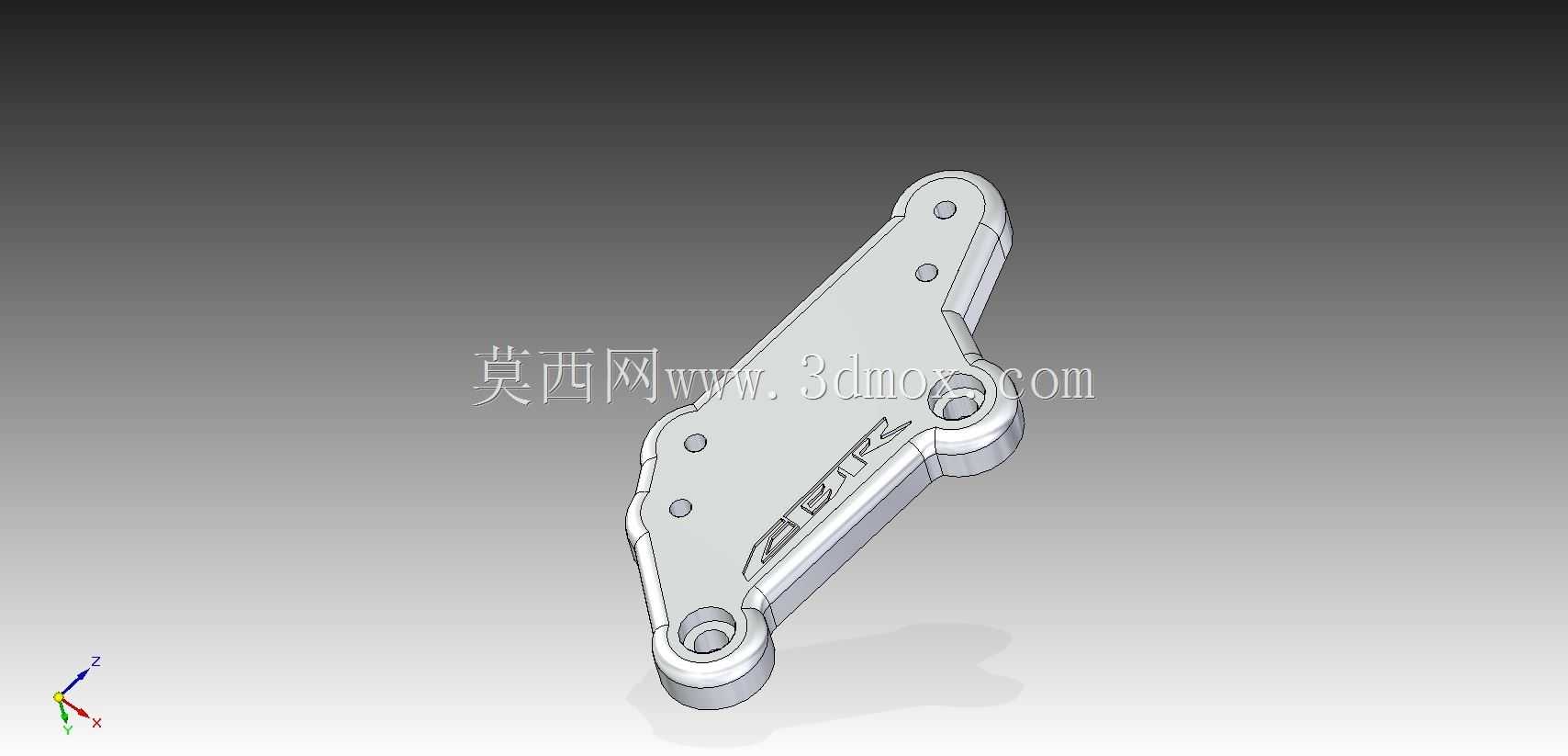

　　影响悬挂的滤震表现。从结构外形来看，这个支架采用了变截面的薄板加强结构，主体轮廓顺着载荷传递的路径做了流线型收窄，既避免了多余的材料堆砌增加簧下质量，又能保证主受力路径上的截面厚度满足强度要求，边缘做了R角过渡处理，一方面是消除铣削加工后的锐边毛刺，避免装车时划伤管线或者维修人员的手部，另一方面也能减少应力集中点，交变载荷作用下的疲劳寿命能提升40%左右。实际选型匹配时要注意，这个支架的安装边界完全贴合Cbr250R原厂后摇臂的安装空间，主体厚度方向的尺寸不能超过原厂件的设计值，不然会和后摇臂的加强筋产生运动干涉，减震全行程压缩时会出现构件磕碰，损坏漆面甚至造成结构变形。构件表面预留的标识凹槽是用于蚀刻车型标识的位置，深度控制在0.

　　3mm，既不会影响主体结构强度，又能满足改装件的外观辨识度需求。做结构校核时，要模拟三种极限工况做有限元分析：第一种是后轮落地冲击工况，也就是车辆从1米左右高度自由落地时，后减震压缩到极限位置的瞬时载荷，这时候支架下端铰接孔的位置应力最大，要保证材料屈服强度留有1.5倍以上的安全系数；第二种是弯道侧倾工况，车辆以最大倾角过弯时，后轮侧向力会对支架产生扭转力矩，这时候要校核支架侧边的抗扭刚度，避免出现过大的弹性形变导致后轮定位参数偏移；第三种是持续颠簸工况，模拟连续非铺装路面行驶时的交变载荷，要保证构件的疲劳寿命满足十万公里以上的使用要求。加工工艺层面，这个构件如果采用铝合金7075材质五轴铣削成型，加工时要注意装夹应力的释放，

　　粗加工后要做一次去应力退火，再进行精加工，不然成品放置一段时间后会出现尺寸形变，导致孔位错位无法装车。如果是批量量产的改装件，也可以采用锻造毛坯再做精加工的工艺，材料内部的金相组织更致密，抗冲击性能会比直接铣削的板材件更好，不过前期开模成本更高，适合走量的改装产品。实际装车调试时，要先把所有安装孔位的毛刺清理干净，铰接销轴安装时要涂抹适量的润滑脂，避免行驶过程中出现异响，固定螺栓的扭矩要按照车型维修手册的要求打紧，不能过紧导致铰接部位卡滞，也不能过松出现行驶过程中螺栓松动的问题。很多改装玩家在更换这类后悬挂支架时，会搭配升高脚踏或者可调后减震一起改装，这时候就要重新校核支架的安装角度，避免调整车高后支架与周边部件出现运动干涉，必要时可以对支架边缘做少量的打磨避让，但不能打磨到主受力的加强筋位置，不然会大幅降低构件的结构强度。
