摩托车换挡操纵滑块组件结构设计

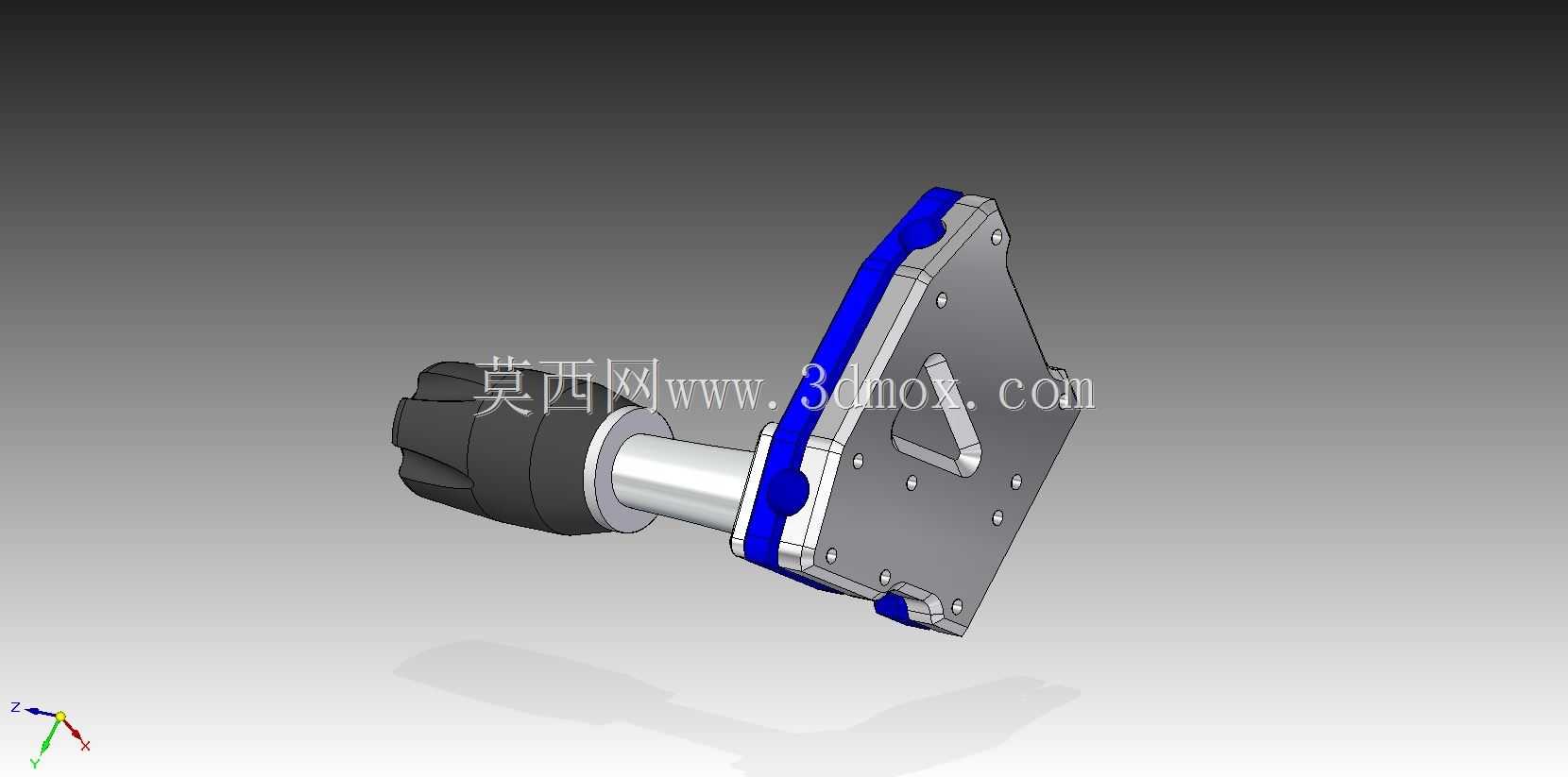

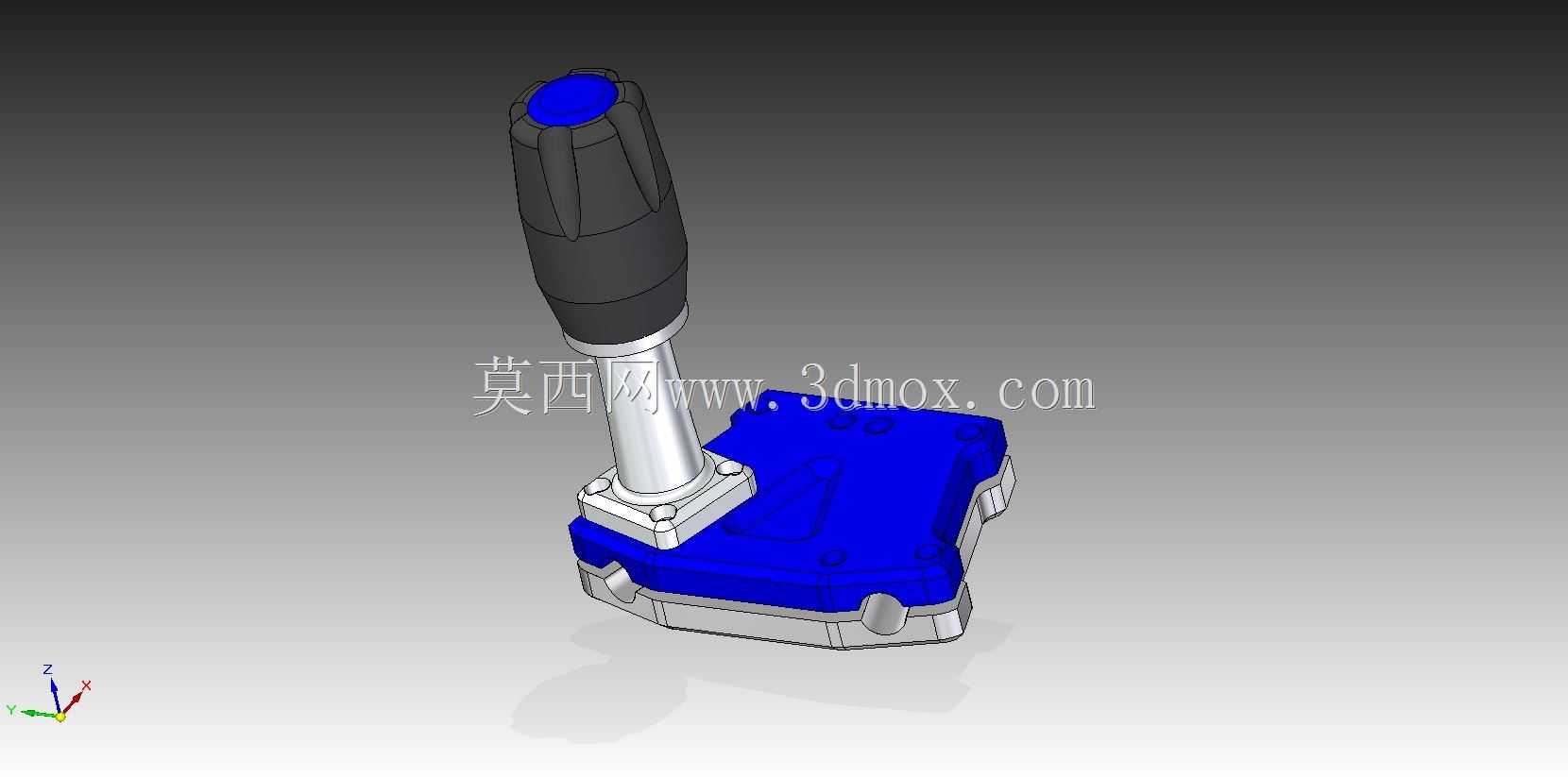

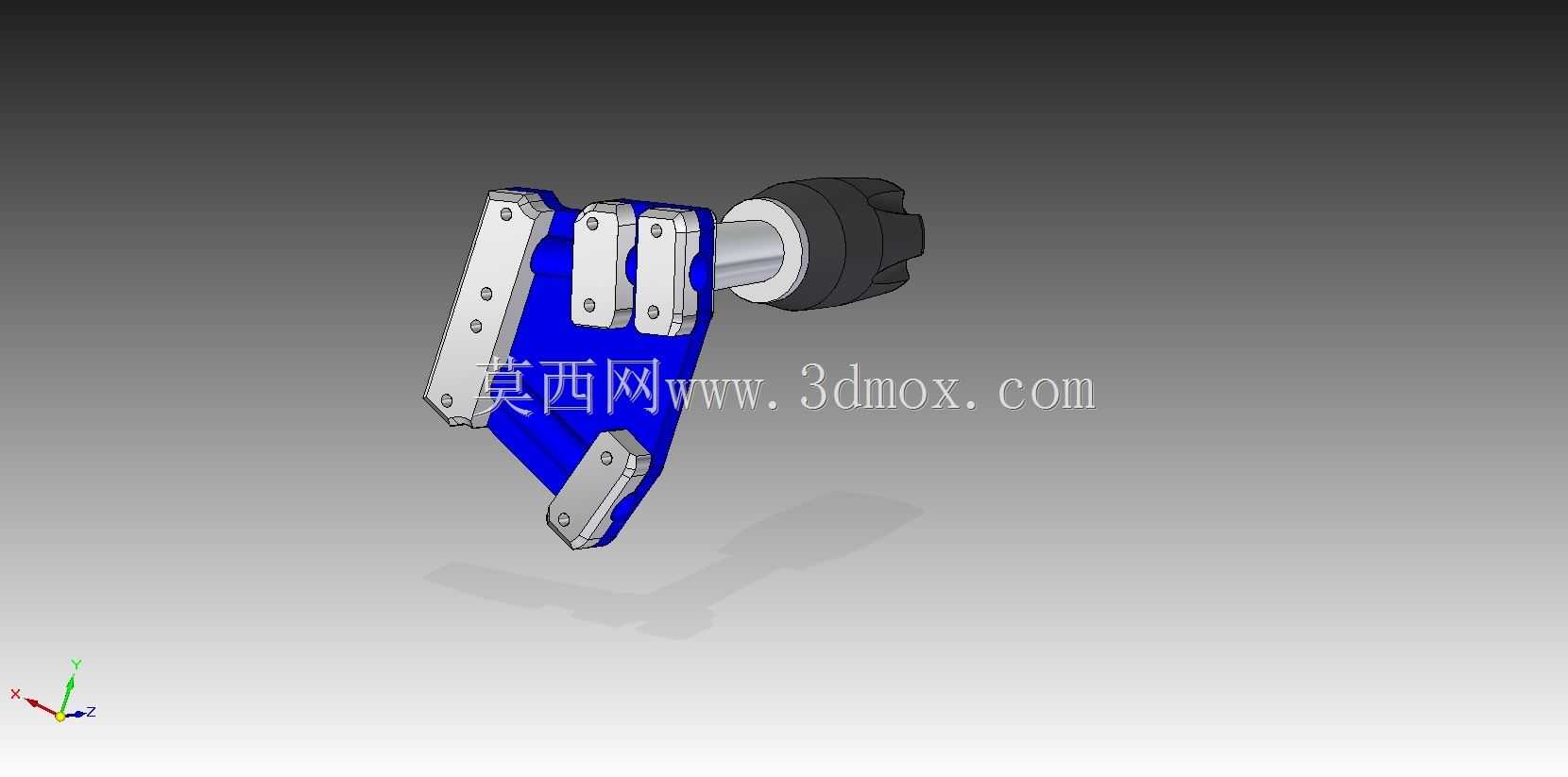

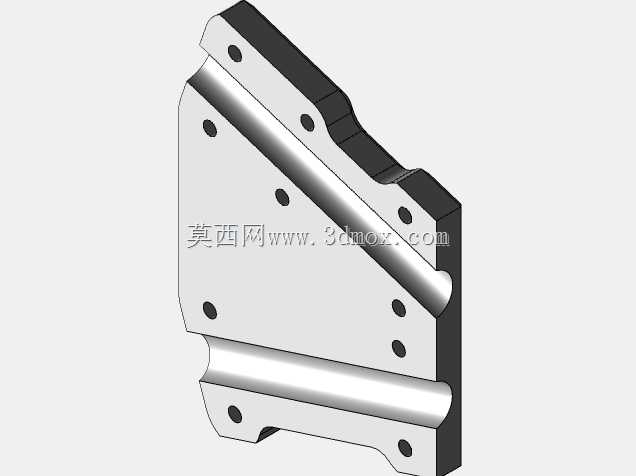

　　在跨骑式摩托车的变速操纵系统里，这类滑块组件是连接换挡杆与变速箱内部换挡鼓的核心传动部件，日常骑行中骑手脚部施加的换挡力，需要通过这套结构完成力的换向与行程转换，最终推动换挡鼓转动实现挡位切换，其结构可靠性直接决定换挡手感的清晰度与挡位啮合的准确性，很多骑行过程中出现的跳挡、换挡卡滞问题，往往都和滑块组件的磨损、安装间隙偏差有直接关联。从结构设计逻辑来看，这套组件采用了底座加操纵杆的分体式装配方案，蓝色的滑块底座部分需要嵌入变速箱侧盖的预设安装槽内，底座的异形轮廓是完全匹配安装腔的限位结构设计，装配时不需要额外增加定位销，靠轮廓贴合就能限制底座在安装腔内的周向转动，底座边缘的凸起卡扣结构，能够在装配到位后卡入安装腔的对应卡槽，避免车辆长期振动过程中底座出现窜动。上方的操纵杆部分做了分段式结构设计，最上端的防滑握持套采用带竖向防滑筋的橡胶材质，表面做了哑光防滑处理，既可以在手动调试换挡机构时提供足够的摩擦力，也能在装配到整车后，和外部的换挡踏板连接结构形成稳定的力传递接触面；中间的金属杆身采用冷拉圆钢加工而成，杆身和底座的连接位置设置了方形的安装法兰，法兰上预留了两个对称的固定孔，通过螺栓就能将杆身和底座牢牢锁紧，这种可拆卸的结构设计，能够在杆身出现磨损或者变形时单独更换，不需要整体更换整个滑块组件，降低后期维护的成本。从安装边界来看，滑块底座的最大外轮廓尺寸适配250cc排量级别摩托车变速箱侧盖的标准安装腔，

　　底座底部的弧形接触面和换挡鼓的端盖轮廓完全贴合，装配后底座的滑动行程被限制在12毫米的有效范围内，刚好对应换挡鼓从空挡到各个挡位切换所需的转动角度，不会出现行程过短导致挡位挂接不到位，或者行程过长导致换挡拨叉过度磨损的问题。操纵杆的总高度从底座安装面到顶端的距离，匹配该排量车型换挡踏板的安装高度要求，杆身和底座的连接角度经过反复调校，能够让骑手换挡时的脚部施力方向和杆身的受力轴线尽可能重合，减少力传递过程中的分力损耗，让换挡操作更轻盈。在实际功能实现上，滑块底座在安装腔内的滑动过程中，侧面的耐磨接触面会和安装腔的内壁形成滑动摩擦副，设计时在底座的摩擦面预留了0.2毫米的润滑脂存储槽，装配时填充高温润滑脂后，

　　能够在长期使用过程中持续释放润滑介质，避免滑块在高频滑动过程中出现干磨卡滞的问题，哪怕是在连续爬坡、频繁换挡的工况下，也能保持顺畅的滑动状态。操纵杆和底座的连接位置做了加强筋结构，在法兰和杆身的过渡位置设置了圆弧过渡，避免应力集中导致杆身在频繁受力的过程中出现断裂问题，经过台架测试，这套结构能够承受超过十万次的换挡循环操作，完全满足民用摩托车的全生命周期使用要求。在三维建模过程中，各个配合面的公差设置也充分考虑了实际加工的工艺性，滑块底座采用压铸铝材质加工，安装配合面的公差控制在H7级别，既能够保证装配时的顺畅度，也不会因为间隙过大出现晃动异响；金属杆身的加工公差控制在h6级别，和法兰安装孔的配合采用过渡配合，

　　装配后不需要额外打胶就能实现牢固连接。这套结构除了应用在常规的跨骑式摩托车上，经过小幅的尺寸调整，也可以适配同排量级别的越野摩托车、三轮摩托车的换挡操纵系统，只需要调整操纵杆的长度和安装角度，就能匹配不同车型的踏板布置位置，具备较强的结构通用性。很多维修人员在更换这类滑块组件时，往往会忽略底座润滑脂的填充，直接干装上车，这会导致滑块在使用几千公里后就出现磨损松旷的问题，正确的装配流程应该是在安装前先在底座的摩擦面、连接销轴位置均匀涂抹耐高温的锂基润滑脂，装配后手动推动滑块多次，确认滑动顺畅无卡滞后再装回侧盖，这样才能保证结构的使用寿命。另外在安装操纵杆的时候，需要注意杆身的安装角度，要保证换挡踏板安装后处于水平略向下的位置，符合骑手的脚部操作习惯，角度偏差过大不仅会影响换挡手感，还会导致杆身承受额外的侧向力，加速连接位置的磨损。
