环形带凸耳定位锁紧机械构件

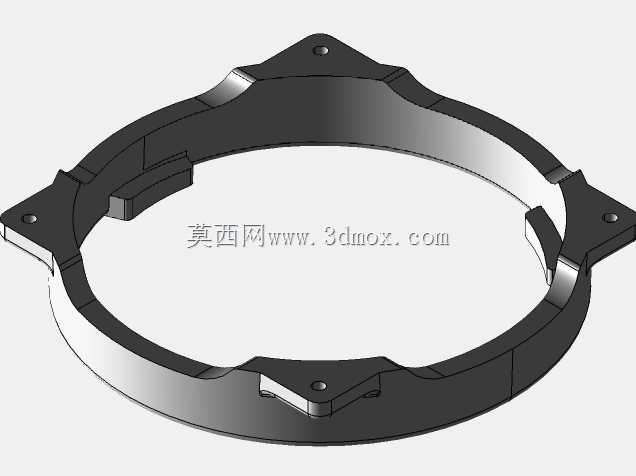

　　这类带凸耳的环形构件，常出现在需要周向定位、轴向限位的传动配套场景中，比如旋转轴系的端部限位、回转类工装的快锁压圈、小型动力输出端的密封座固定环节，日常做设备维护拆检进口小型传动单元时，经常能碰到结构逻辑类似的零件，它不像标准挡圈那样依赖卡槽过盈配合，三个均匀分布的带孔凸耳，能给安装环节留出足够的紧固件操作空间，哪怕是安装空间局促、周边有其他管线或结构件遮挡的位置，也能顺利完成紧固件的对位锁紧。

　　从实际使用的角度看，这个构件的核心作用是在环形配合面上提供均匀的压紧力，同时通过周向分布的凸耳完成自身的周向防转，避免设备运行过程中因为振动、回转扭矩波动出现松脱移位。设计这类构件的时候，首先要匹配的是内部环形配合面的直径公差，要和被压紧的轴承外圈、密封端盖或者隔套的外径保持合理的间隙配合，间隙控制在0.02-0.05mm区间最合适，间隙太小会导致安装时卡滞，甚至刮伤配合件的表面镀层，间隙太大则会出现压紧偏心，长期运行会导致被压紧的零部件出现偏磨，缩短整套轴系的使用寿命。

　　三个凸耳的位置并非随意分布，是按照120度周向均布设计的，这种排布方式能让三个紧固点的压紧力均匀传递到整个环形压合面上，不会出现局部压力过大导致的零件变形，凸耳上的安装孔位要匹配对应规格的紧固件沉头深度，避免紧固件头部突出凸耳表面，和周边回转件发生运动干涉。构件的截面厚度要根据实际承受的压紧力核算，日常应用场景下，这类压圈承受的轴向力多来自轴承的预紧力、密封件的压缩反弹力，厚度设计时要预留1.5倍的安全系数，避免长期受压出现翘曲变形，导致密封失效或者轴承预紧力丢失。

　　安装边界方面，要注意凸耳的外伸尺寸不能超过安装位的周边空间，设计时要提前核对安装面周边的结构避让距离，凸耳的外侧圆角要做R2以上的过渡，避免尖角处出现应力集中，尤其是在有振动的工况下，应力集中位置很容易出现疲劳裂纹，最终导致构件断裂失效。环形本体的内侧边缘要做0.5mm的倒角，一方面是安装时能顺利导入配合位，另一方面也能避免锐边割伤安装人员的手部，或者刮伤配套的橡胶密封件。

　　实际建模过程中，这类零件要重点关注凸耳和环形本体衔接位置的圆角过渡，不能直接做直角衔接，否则不仅加工时容易出现应力集中，压铸或者机加工环节也容易在衔接位置出现缺料、刀纹过深的问题。环形本体的端面平面度要控制在0.03mm以内，保证和被压紧件的端面充分贴合，避免出现局部缝隙导致的压紧力不足。三个安装孔的位置度公差要控制在φ0.1mm区间，保证安装时紧固件能顺利穿入安装基座的螺纹孔，不会出现孔位错位需要强行掰动零件对位的情况，强行对位安装会给零件带来初始装配应力，长期运行中很容易出现变形断裂。

　　这类构件在小型减速机、电动工具输出端、食品输送线的从动辊轴端、小型泵体的密封端盖压装环节都有广泛应用，相比标准的孔用、轴用挡圈，它的可拆性更好，不需要专用的卡簧钳就能完成拆装，维护时更方便，同时压紧力的可控性更强，能通过调整紧固件的锁紧扭矩精准控制轴向压紧力，适合对预紧力有明确要求的装配场景。针对有防腐要求的工况，这类零件还可以在表面做发黑、镀锌或者硬质阳极氧化处理，提升零件的防锈能力和表面硬度，延长在潮湿、多粉尘工况下的使用寿命。
