KW30Z DS438型按钮式微动开关结构设计

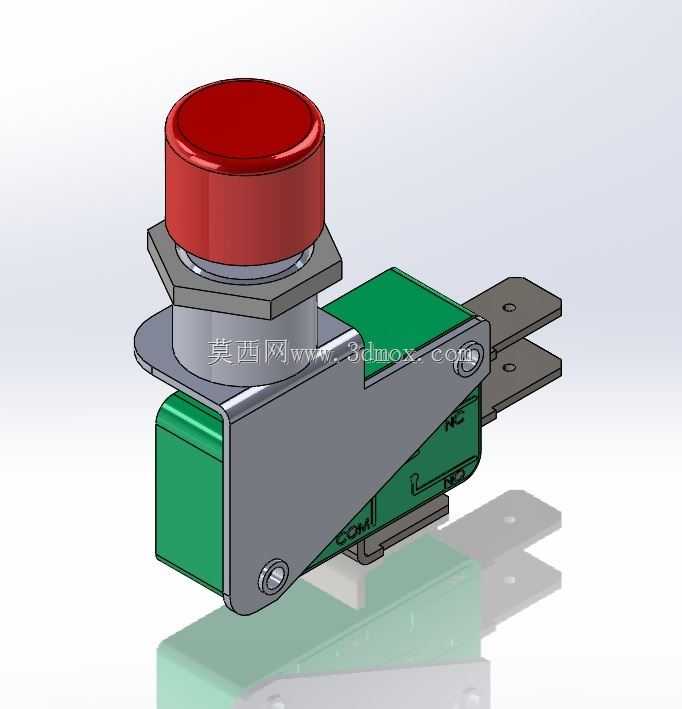

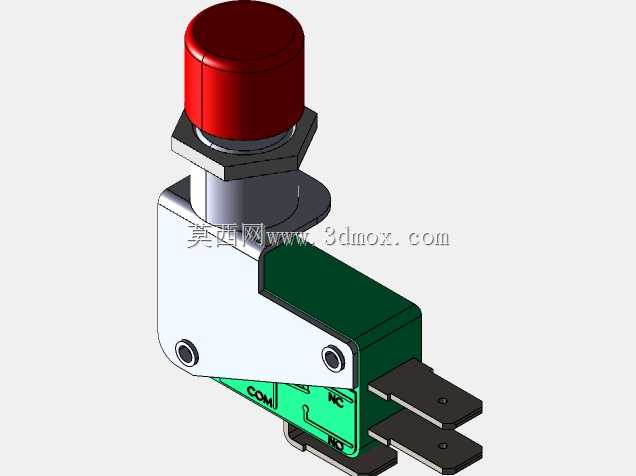

　　在低压电气控制回路的设计选型中，这类带按钮操作头的微动开关是极为常见的触发类元件，日常能在各类设备的操作面板、安全门限位、执行机构到位检测、小型机具启停控制场景中见到它的身影，区别于裸装式微动开关，这款产品集成了面板安装式按钮操作头，不需要额外设计触发拨杆或者按压结构，直接适配标准面板开孔，能大幅简化设备操作端的结构设计流程。从结构设计逻辑来看，这款开关的核心触发单元采用经典的微动簧片结构，内部依靠弹性簧片的瞬动动作实现电路的快速通断，能有效降低触点拉弧对接触寿命的影响，按钮操作头通过金属支架与底部微动本体刚性连接，按压行程经过匹配设计，既保证操作时有清晰的按压反馈手感，又不会因为超程过大导致内部簧片产生塑性变形。安装边界上，

　　操作头部分采用标准的圆形螺纹安装结构，配套六角锁紧螺母，可以直接固定在厚度1-5mm的设备面板上，开孔尺寸匹配行业通用的按钮安装规格，不需要单独定制开孔模具；底部的微动本体自带两个平行的插片式接线端子，端子间距符合常规低压接插件的适配标准，接线时不需要额外焊接，直接插接对应规格的插簧端子即可完成接线，能有效提升现场装配的效率。实际应用中，这类开关常被用在小型加工设备的启停控制、自动化产线的手动触发工位、电气柜的门控安全回路、家用小型电器的功能切换等场景，额定负载范围内可以直接控制小功率负载的通断，也可以作为信号触发元件接入PLC等控制器的输入回路，传递位置或者操作指令。设计时特意将操作按钮的按压面做了圆弧过渡处理，

　　操作人员按压时不会有硌手的触感，按钮帽采用醒目的红色配色，在设备面板上辨识度极高，能快速定位操作位置，避免误操作。金属安装支架的折弯角度经过反复校核，既保证按钮按压时的力可以垂直传递到微动开关的触发点，不会出现侧向分力导致内部卡滞，又能让整体结构的占用空间尽可能紧凑，在面板后方的安装深度控制在极小的范围内，适配内部空间局促的小型设备安装需求。微动本体的外壳采用绝缘阻燃材质，引脚部分做了防氧化镀层处理，长期在多尘、轻微潮湿的工业环境下使用也能保持稳定的接触性能，不会因为触点氧化出现接触不良的问题。开关的动作行程设计在合理区间，操作人员不需要施加过大的按压力即可触发，同时自带的复位弹簧可以在松开按钮后快速带动按钮帽复位，复位过程无卡顿，

　　能保证每次操作的触发一致性。在结构建模过程中，各个零件的配合公差都经过严谨匹配，按钮与安装座之间的间隙控制在既能灵活滑动、又不会出现晃动旷量的范围，金属支架与微动本体之间采用铆钉铆接固定，连接强度足够承受长期反复按压带来的冲击力，不会出现连接松动导致的触发失效问题。接线端子的伸出长度做了优化，既保证插簧端子可以完全插接到位，又不会因为端子过长导致安装时与周边金属结构发生短路风险，整体结构兼顾了安装便捷性、使用可靠性与操作舒适性，能覆盖绝大多数低压控制场景下的按钮触发需求。
