三针圆形电缆反向线夹连接插座结构

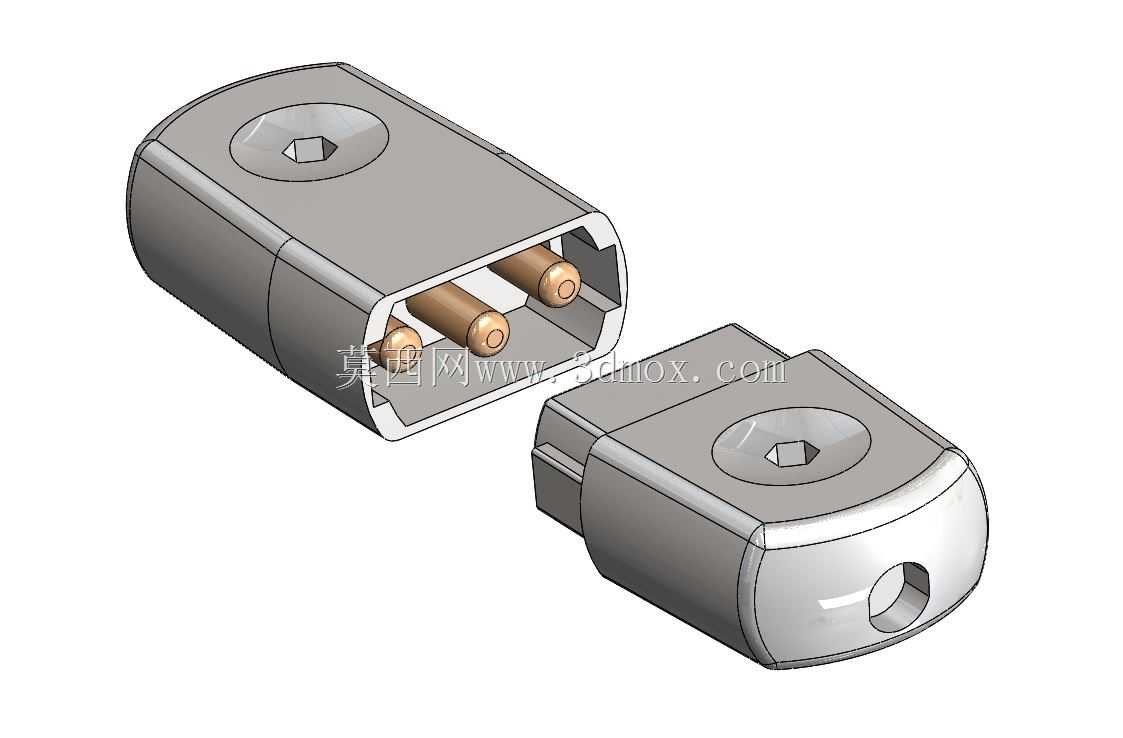

　　在低压电气布线、小型机电设备内部走线、户外便携检测仪器接线场景中，这类三针插座电缆连接器的使用频率一直不低，很多现场布线的师傅都遇到过圆形电缆受拉拽后芯线从接线端子处松脱的问题，这款带反向线夹结构的连接插座，就是针对这类痛点做的结构优化。从实际装配逻辑来看，它的核心功能分为两部分，前端的三针插合界面负责实现电气回路的稳定导通，后端集成的反向线夹结构负责承担电缆的拉拽载荷，避免外力直接作用到导电接触件上，这一点和普通无固定结构的插座有本质区别，普通插座在电缆受150N以上轴向拉力时，芯线和端子的压接位置很容易出现位移，轻则接触不良打火，重则直接断线，而带反向线夹的结构可以将大部分拉力分散到连接器的外壳本体上，保证接触件不受外力影响。

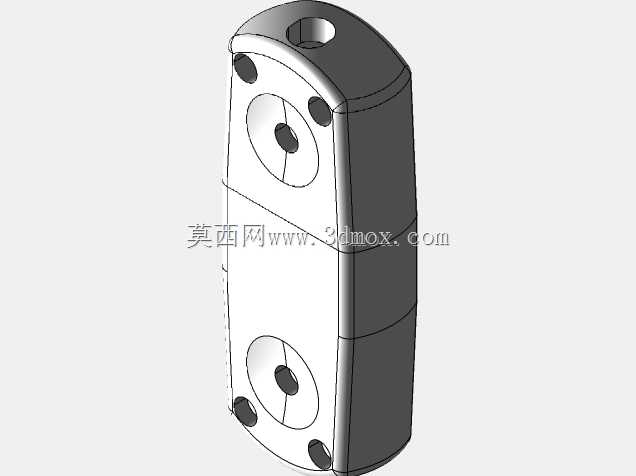

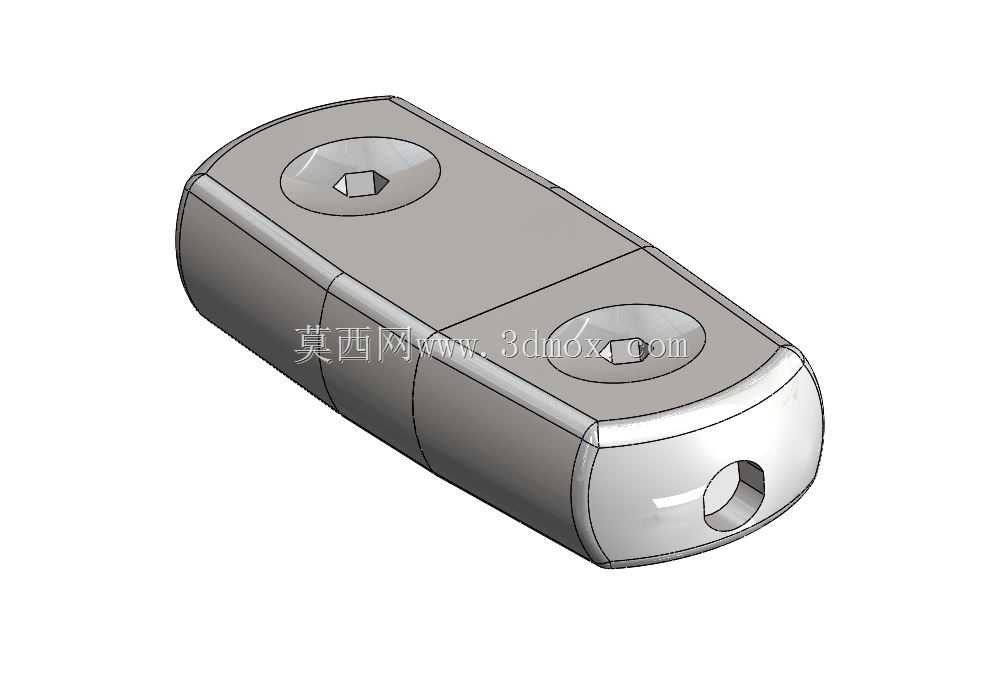

　　从设计思路上拆解，整个壳体采用上下对合的分体式结构，没有采用常见的尾部螺纹旋紧压线方式，而是在壳体上下两半的对应位置做了和圆形电缆外径匹配的弧形卡槽，合模后卡槽刚好包裹住电缆外护套，反向线夹的压合方向和电缆出线方向呈反向夹角，当电缆受到向外的拉力时，线夹位置的电缆护套会被卡在卡槽的变径台阶处，拉力越大卡紧力越强，不会出现普通压线结构越拉越松的问题。壳体上的安装孔位做了沉台设计，装配时用螺丝穿过上下壳体的对应孔位锁紧，既可以实现上下壳体的紧密扣合，也能同时完成对内部电缆护套的压紧，不需要额外增加压线零件，减少了装配时的零件数量，也降低了现场组装的操作难度。

　　关于安装边界和尺寸适配，这款连接器的适配电缆外径范围覆盖常见的6mm到10mm直径圆形护套电缆，也就是常规三芯0.75平方到2.5平方的设备供电电缆，安装时不需要在电缆上额外做线耳或者绑扎固定，只需要将电缆剥好合适长度的芯线，接到内部的三针插套端子上，再将电缆外护套位置卡入上下壳体的线夹卡槽，对齐螺丝孔锁紧即可。整个连接器的外形做了圆弧过渡处理，没有尖锐的棱角，在设备内部走线时不会刮伤其他相邻的线缆，外壳的合模缝位置做了定位止口，扣合时不会出现错位，能保证内部的接线位置有足够的安全电气间隙，不会出现芯线和外壳接触的漏电风险。

　　在实际选型应用中，这类连接器多用于需要经常插拔的设备供电接口，比如小型电动工具、户外移动电源、便携式检测设备的外接电源接口，相比普通的航空插座，它的结构更简单，成本更低，同时自带的线缆抗拉结构能满足频繁移动、拉拽的使用场景，不需要额外在电缆出线位置做应力弯头或者线卡固定。设计建模时需要注意线夹卡槽的尺寸公差，卡槽的直径要比适配电缆的外径小0.3mm到0.5mm，这样锁紧后才能有足够的抱紧力，同时又不会因为压接过紧压伤电缆内部的芯线绝缘层；插合端的三针位置度公差要控制在0.1mm以内，保证和对应插头插合时每个针脚都能顺利对接，不会出现插偏顶弯插针的问题；壳体上的螺丝过孔和螺纹孔的同轴度也要做相应的公差约束，避免锁紧时出现螺丝滑牙或者壳体合缝不严的问题。另外，壳体的壁厚设计保持在2mm左右，既可以满足装配时的锁紧强度要求，也不会因为壁厚过大导致整体外形过于笨重，适配手持类设备的轻量化使用需求。
