机用平口台钳夹持工装结构设计

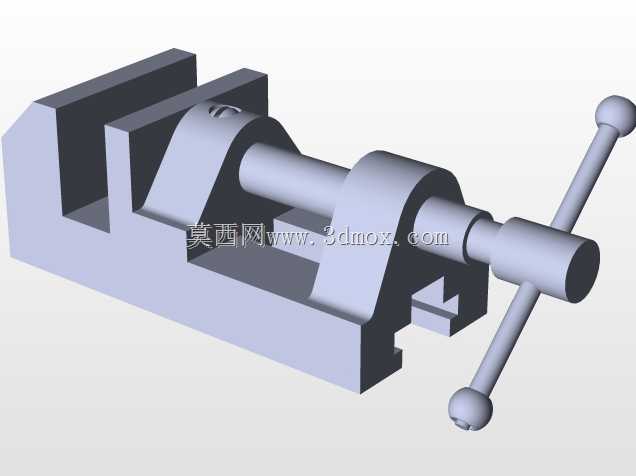

　　在常规金工实训、小型零件铣削、钻削加工场景里，这类平口台钳是机床工作台面最常用的配套夹持工装，区别于重型机用虎钳的大夹持力设计，这款台钳的结构更偏向轻量化适配，既可以满足台式钻床、小型数控雕刻机的小件装夹需求，也能在钳工装配工位完成小尺寸零件的锉修、划线、攻丝等工序的工件固定。从结构功能来看，整套机构依靠丝杠副的螺旋传动实现夹紧动作，活动钳身沿着固定钳身的导向槽做直线往复运动，摇臂两端的球形手柄设计，是考虑到手动施力时的握持贴合度，操作人员转动手柄时不需要额外配套加力杆，依靠手部力量就能提供足够的夹紧力矩，避免小零件装夹时因为夹持力过大造成薄壁件变形。固定钳身的底座部分做了一体化的导向槽结构，和活动钳身的配合面预留了合理的滑动间隙，

　　既不会因为间隙过大造成夹持时活动钳身上翘，也不会因为间隙过小导致滑动卡滞，在实际建模过程中，丝杠和活动钳身的连接位置做了轴向限位结构，保证丝杠转动时只传递周向扭矩，不会带动活动钳身跟转，同时能推动活动钳身平稳进给。从安装边界来看，这类台钳的底座通常设计有标准的T型槽安装位，能够直接适配普通铣床、钻床工作台的通用T型槽螺栓规格，不需要额外制作过渡连接板，整体外形尺寸控制在小型加工设备的工作台承重范围内，固定钳口和活动钳口的夹持面做了平面度公差要求，保证装夹平行度较好的零件时，夹持面能够完全贴合，不会出现局部点接触导致的装夹不稳。钳身的整体结构采用一体化铸造的思路做建模拆分，固定钳身的受力部位做了加强筋过渡，在夹紧力作用下，

　　钳身的变形量控制在允许范围内，不会因为长期受力出现钳口外张的情况。丝杠的支撑端在固定钳身的尾部做了衬套安装位，减少丝杠转动时的磨损，延长整套机构的使用寿命，摇臂和丝杠的连接采用方榫配合，传递扭矩的同时也方便拆卸维护。在实际生产应用中，这类台钳的钳口可以根据加工需求更换为软钳口、V型钳口，用来装夹异形零件或者轴类零件，基础款的平钳口适合装夹规则的方形、矩形零件，夹持行程能够覆盖常规小型加工件的尺寸范围，不需要频繁调整台钳在工作台面的安装位置。建模过程中对各个运动部件的干涉情况做了完整校验，活动钳身移动到最大行程位置时，不会和固定钳身的端部发生碰撞，丝杠的螺纹旋合长度也满足最大夹持力下的强度要求，不会出现螺纹滑牙的情况。

　　整体结构没有多余的复杂零件，拆解后主要分为固定钳身、活动钳身、丝杠、摇臂、手柄球、钳口板几个核心部件，零件的加工工艺性较好，大部分结构可以通过铣削、钻削完成加工，装配流程简单，后期维护时只需要定期清理导向槽内的切屑、给丝杠加注润滑脂就能保证操作顺畅。在钳工装配场景下，这类台钳的高度适配操作人员的坐姿作业高度，不需要过度俯身就能完成零件的装夹找正，对于小批量的零件加工，装夹效率远高于手动压板的固定方式，同时能够保证重复装夹的位置精度，减少零件找正的辅助时间。
