手动液压堆高搬运叉车三维设计

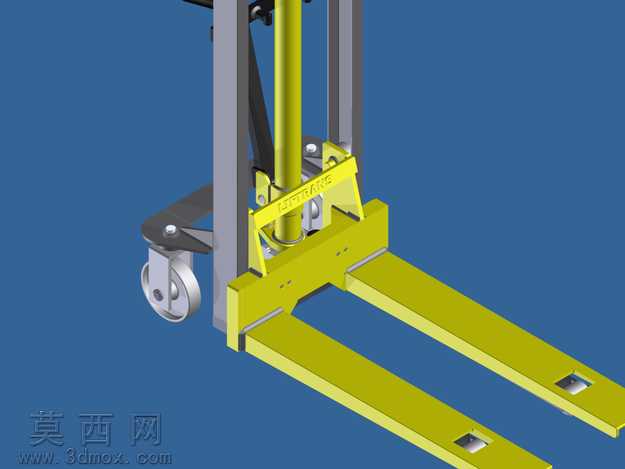

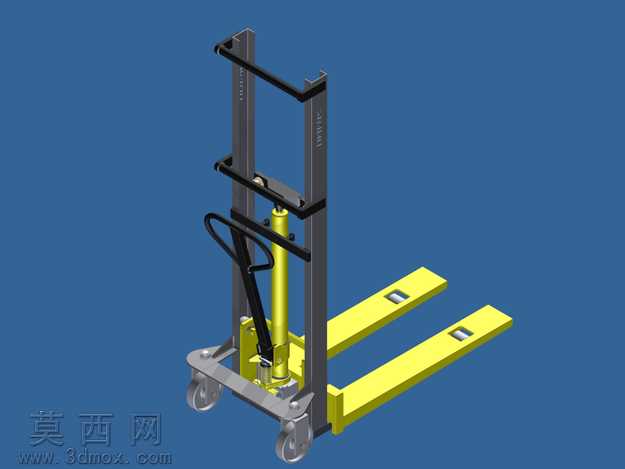

本模型为手动液压式堆高搬运叉车，采用三维建模软件完成全结构的参数化设计，建模过程严格遵循手动液压叉车的实际生产制造逻辑，对每一处结构细节都做了精准还原。模型整体采用模块化建模思路，分别完成门架总成、液压升降单元、货叉总成、行走轮组、操作扶手五大核心模块的独立建模后完成总装配，各部件间的装配约束完全匹配实际设备的运动逻辑，可直观模拟货叉升降、整车推行、转向操作的完整运动过程。渲染阶段采用写实材质方案，门架结构赋予哑光深灰金属材质，还原钢制型材的磨砂质感；液压油缸部分做亮面金属镀铬处理，还原液压活塞杆的光洁金属特性；货叉部分采用醒目的亮黄色工程漆面材质，符合工业仓储设备的安全配色规范；行走轮组采用深灰色耐磨橡胶搭配金属轮毂材质，操作扶手做黑色防滑橡塑包裹处理，整体渲染效果贴近真实设备的视觉观感。结构设计上，双立柱门架采用加厚型钢焊接结构，保证升降过程的结构稳定性，避免重载状态下的门架形变；液压单元集成手动压杆与泄压控制阀，通过往复压动操作扶手旁的压杆即可驱动油缸柱塞顶升，带动货叉沿门架导轨平稳抬升，泄压阀可控制货叉平稳下降，操作逻辑符合人体工程学设计；货叉采用标准托盘适配间距设计，可兼容通用仓储托盘的叉取作业，叉体前端做倒角导向处理，方便快速对准托盘插孔；底部采用前轮万向轮、后轮定向轮的轮组布局，搭配扶手转向结构，可在狭窄仓储通道内完成灵活转向与移位。设计过程参考了成熟手动堆高车的结构参数，对液压行程、门架高度、货叉承载范围都做了合理的参数设定，模型完整还原了手动液压叉车无动力、靠人力驱动、液压顶升的核心特性，可作为仓储设备结构学习、手动叉车原理演示、物流装备方案展示的数字化参考模型，各部件结构可拆解查看，能够清晰展示手动液压堆高车的机械传动与液压工作逻辑。
