气动式注塑机橡胶圈挤出装置结构设计

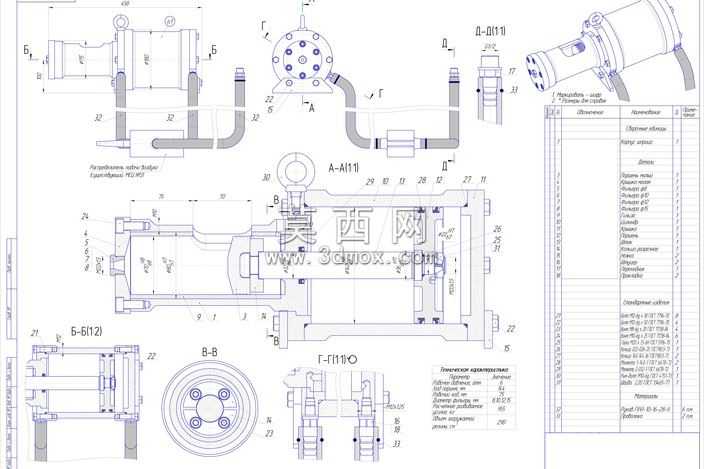

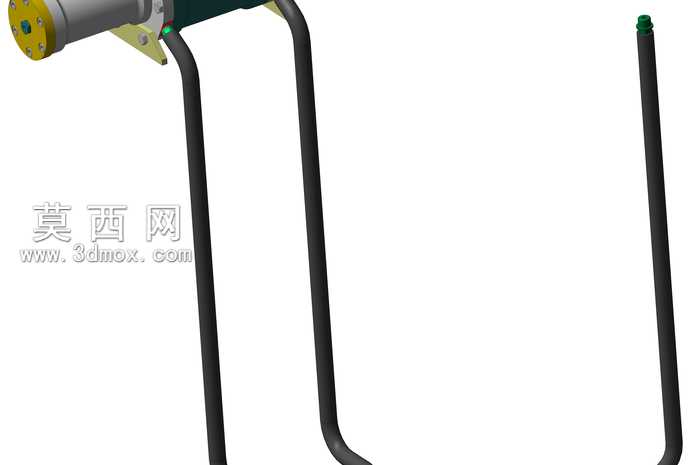

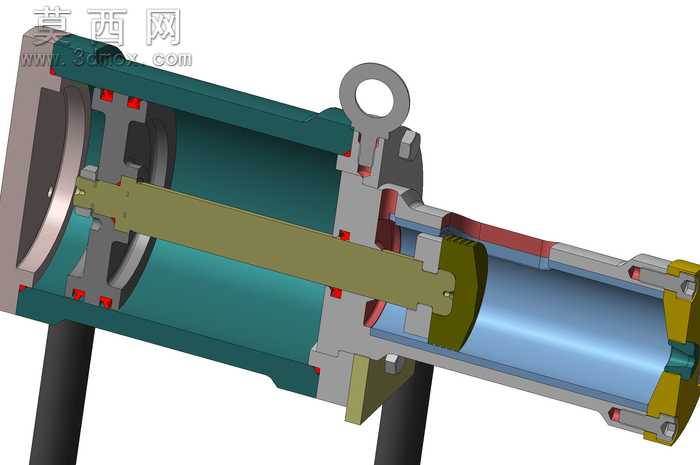

本作品为气动驱动的注塑机橡胶圈挤出装置三维建模成果，建模过程中严格遵循机械设计规范，对装置各组成部件进行1:1等比例还原，完整呈现了设备的内部构造与装配逻辑。建模阶段优先梳理装置的动力传递路径与物料挤出流程，将整体结构拆分为气动驱动腔、传动活塞杆、挤出料筒、成型模头、支撑机架、密封组件六大模块逐一构建，各模块间的装配公差、配合关系完全参照实际工业设备的设计标准设定，确保虚拟模型可直接用于后续的工程仿真、装配校验与生产参考。材质渲染环节针对不同部件的实际工业用材赋予对应材质属性：气动腔体外壳采用铸钢材质，渲染时还原金属表面的哑光防锈涂层质感，表面做细微的颗粒纹理处理模拟真实铸件的粗糙肌理；内部传动活塞杆采用调质处理的合金结构钢，赋予高反光的金属镀铬质感，凸显部件的加工精度与耐磨属性；挤出料筒内壁做镜面抛光材质处理，外壁保留金属原色的细微氧化纹理；密封橡胶部件采用高弹性丁腈橡胶材质，渲染时呈现哑光深黑的弹性材质观感，红色密封件则采用醒目的丁腈橡胶配色，直观区分静密封与动密封的安装位置；支撑机架采用碳钢焊接结构，表面做黑色喷塑处理，还原工业设备机架的厚重质感。结构设计上采用气动直推式挤出方案，压缩空气通入驱动腔后推动活塞杆做轴向直线运动，活塞杆前端的推料盘将料筒内预热的橡胶原料向模头方向推送，原料经过模头的环形型腔后连续挤出成型为截面规整的圆形橡胶圈坯料；装置顶部设置吊环结构，方便设备的吊装转运与现场安装，驱动腔与料筒的连接位置采用多组螺栓紧固，搭配多道径向密封圈实现高压工况下的无泄漏运行，料筒外侧设置的定位台阶可适配不同规格的模头，快速切换生产不同直径的橡胶圈产品。整体建模过程中对所有零件的倒角、退刀槽、密封槽等工艺结构均做了完整还原，未做简化省略，渲染阶段采用三点布光方案，主光源从装置斜上方投射，凸显内部结构的层次关系，辅助光源补光消除部件暗部死黑，背景采用纯白色突出设备主体，剖切视角的展示方式可让观者清晰看到内部活塞杆的安装位置、密封件的排布方式以及料流的通道走向，完整呈现气动挤出装置的工作原理与结构优势。
