带多安装孔盘式张力辊结构设计

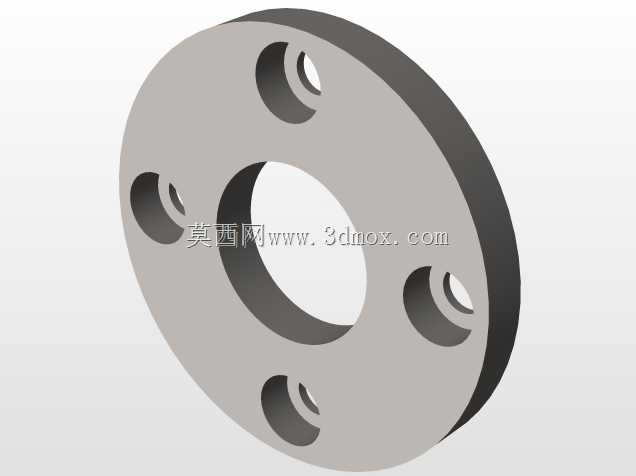

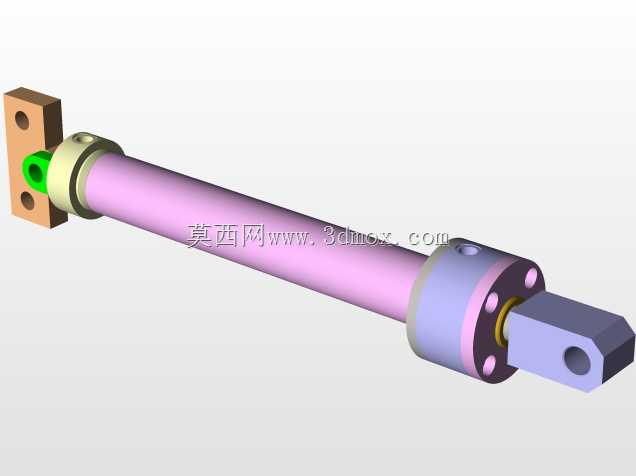

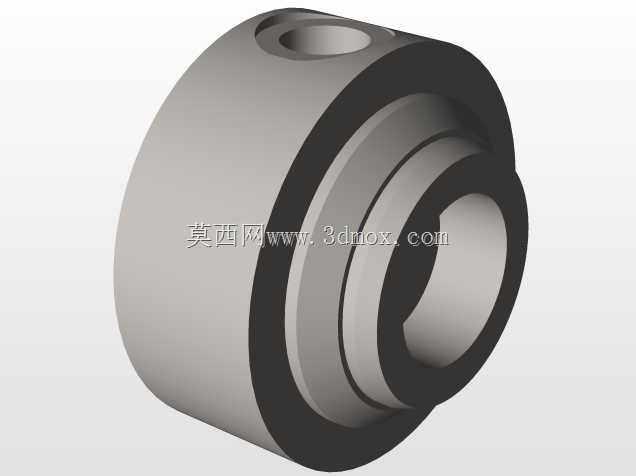

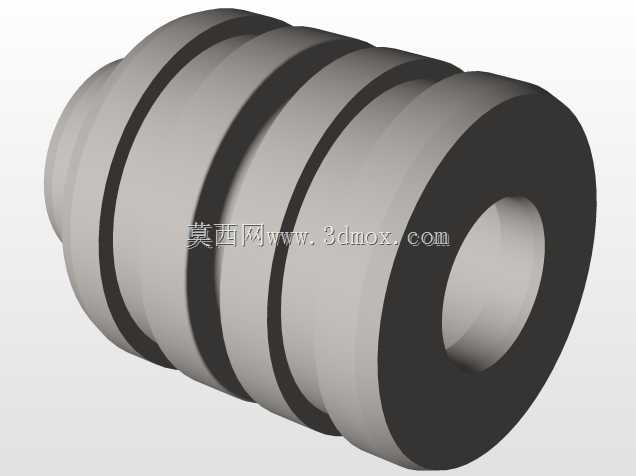

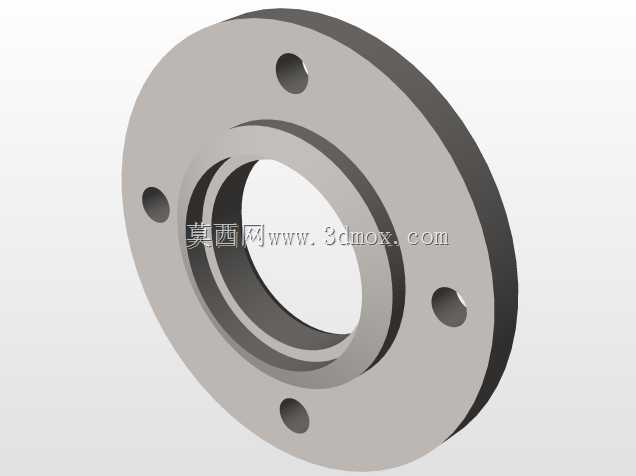

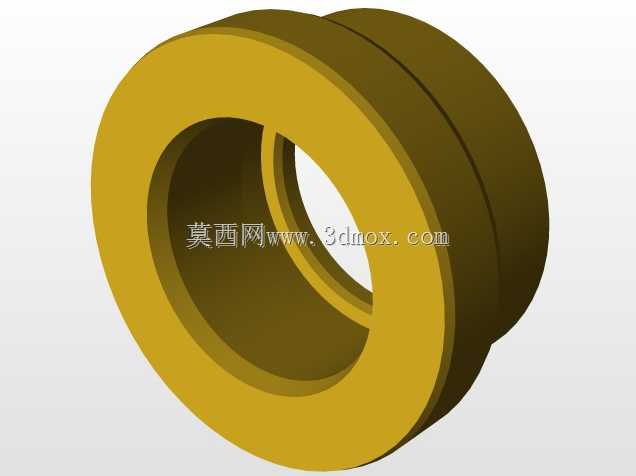

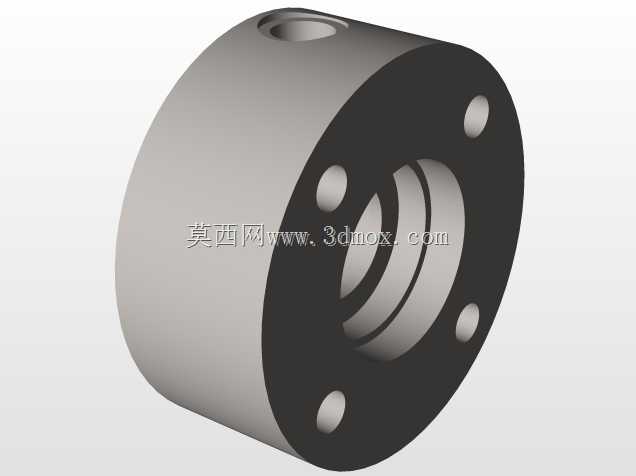

　　在带材连续生产的产线布局里，张力辊是整条产线张力管控的核心执行部件，不管是金属带材冷轧、分切、重卷工序，还是薄膜、纸张、无纺布这类柔性卷材的输送环节，张力的稳定直接决定了成品的收卷整齐度、带面平整度，甚至会影响整条产线的连续运行节拍，一旦张力辊的结构刚性不足、安装同轴度偏差过大，很容易出现带材跑偏、张力波动超差、带面拉伤这类常见的生产故障。这款盘式结构的张力辊端法兰部件，是张力辊总成里负责连接辊筒主体与安装支座、传递扭矩同时承载径向张紧载荷的核心结构件，从结构形态来看，它采用了中间大通孔的盘式设计，中心通孔用于穿装辊轴或者和辊筒筒体做同轴定位配合，盘面上均匀分布的四个阶梯式安装孔，是用于穿装紧固螺栓，将法兰盘和辊筒端面、

　　轴承座端盖做刚性连接的结构，阶梯孔的设计可以让螺栓头部完全沉于孔内，避免螺栓突出法兰端面干涉周边的安装空间，也能减少螺栓在运行过程中被剐蹭松动的风险。从设计思路上看，这类盘式法兰的厚度选择是经过载荷校核的，张力辊在工作时，带材包绕在辊面形成的张紧力会对辊体形成持续的径向载荷，这些载荷最终会通过两端的法兰结构传递到支撑轴承与安装机架上，所以法兰盘的厚度、安装孔的分布圆直径都需要匹配对应规格张力辊的额定张力载荷，避免长期运行后法兰出现形变，导致辊体跳动超差。盘体的外圆做了倒角处理，既可以减少安装过程中的磕碰划伤，也能避免锐角边缘对安装人员造成割伤，同时在和辊筒筒体配合焊接或者螺栓连接时，倒角结构可以形成焊接坡口或者装配导向间隙，

　　提升装配的同轴度精度。从安装边界来看，这款法兰的中心通孔直径、安装孔的分布圆直径、盘体外径都是和对应规格的辊筒匹配的，安装时需要先将法兰与辊筒端面做同轴定位，保证法兰端面与辊筒轴线的垂直度公差控制在合理范围内，再通过四个均布的螺栓做对称紧固，紧固过程需要按照对角顺序逐步拧紧，避免法兰出现偏斜，导致后续安装轴承后辊体转动卡滞。在实际产线应用中，这类带多安装孔的盘式张力辊法兰，相比一体式的辊轴结构，具备更好的维护便利性，当辊面出现磨损需要更换辊筒时，只需要拆卸法兰上的连接螺栓就可以完成辊筒的更换，不需要整体拆解轴承座与传动机构，能大幅缩短产线的维护停机时间。另外，法兰盘上的安装孔采用均匀分布的设计，也让法兰具备了一定的角度调整余量，在安装对位时可以小角度转动法兰来对齐螺栓孔，降低现场安装的对位难度。从结构刚性的角度考虑，盘体的截面厚度是按照最大额定张力下的弯曲载荷计算的，保证在满负载运行时，法兰的形变量不会超出轴承的允许偏角范围，避免轴承因为附加载荷出现过早磨损。这类结构的张力辊部件，通常会应用在水平布置的带材输送段，作为张力隔断或者张力检测的配套辊组使用，相邻的张力辊之间会形成一定的包角，通过辊面与带材之间的摩擦力来实现张力的传递与管控，法兰作为两端的支撑连接结构，其加工精度直接影响整根辊子的径向跳动量，一般这类法兰的安装定位面都会要求做精加工处理，保证和辊筒配合后的同轴度，减少辊子高速转动时的振动。在三维建模过程中，

　　这类零件的建模重点在于安装孔的位置度管控、中心孔与安装端面的垂直度约束，以及阶梯孔的深度尺寸匹配，建模时需要充分考虑后续加工的工艺性，比如孔的加工余量、倒角的尺寸规范，避免出现设计结构无法加工或者装配干涉的问题。很多刚接触辊类设备设计的工程师，容易忽略法兰盘安装孔的沉头深度设计，导致螺栓安装后头部突出端面，和轴承座端盖产生干涉，或者沉头深度过深导致法兰局部壁厚不足，影响结构强度，这款结构的设计就充分考虑了这些细节，阶梯孔的沉头深度刚好匹配对应规格螺栓的头部高度，既保证螺栓安装后不突出端面，也不会因为沉头过深削弱法兰的结构强度。另外，法兰盘的外圆尺寸也做了优化，在满足结构强度的前提下，尽可能缩小外圆直径，减少不必要的材料占用，同时也能降低整个辊子的转动惯量，让张力调整的响应速度更快，尤其是在高速运行的带材产线上，更低的转动惯量可以减少张力调整时的超调量，提升张力控制的稳定性。
