三爪式径向支撑连接支架结构设计

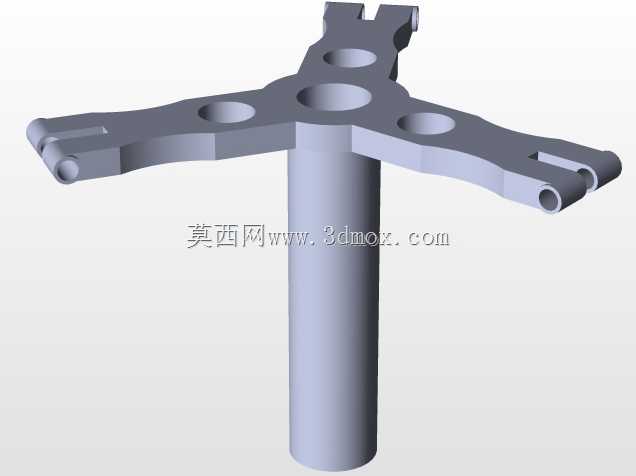

　　该三爪支撑连接构件主要应用于需要多点同步径向支撑、周向均匀受力的装配场景中，常见于小型设备的立柱顶端支撑、工装夹具的定位支撑端、轻型传动机构的径向限位组件等位置，核心作用是通过三个均匀分布的支臂实现中心立柱与外接部件的稳定连接，将中心立柱的轴向载荷均匀分散到三个支臂的连接端，避免单点连接带来的应力集中问题，同时保证外接部件与中心立柱的同轴度精度，减少运行过程中的偏载晃动。从结构功能来看，中心的圆柱段为主体支撑基体，与中心立柱采用间隙配合装配，配合段长度根据实际安装的立柱直径调整，保证装配后不会出现径向窜动；三个支臂沿中心基体周向120度均匀分布，每个支臂上开设的通孔分为两类，靠近中心位置的大直径通孔为减重孔，

　　在不影响支臂整体抗弯强度的前提下，尽可能降低构件整体重量，减少材料消耗，支臂末端的同轴小孔为铰接安装孔，用于与外接连杆、压块、定位销等部件铰接，铰接孔的孔位精度直接决定了外接部件的运动轨迹精度，设计时需要严格控制三个铰接孔的中心所在平面与中心圆柱轴线的垂直度，以及三个孔中心到中心轴线的距离公差，避免装配后出现运动卡滞、受力不均的问题。设计过程中首先需要确定中心圆柱的内径与配合长度，根据所适配的立柱直径选择合适的配合公差，若用于经常拆装的场景可选择H7/g6的间隙配合，若为永久装配场景可选择H7/p6的过盈配合；其次需要核算支臂的抗弯截面模量，根据每个支臂需要承受的最大径向载荷，计算支臂根部的最大弯曲应力，

　　确保应力值低于所选材料的许用应力，支臂的截面采用变厚度设计，靠近中心基体的位置厚度最大，向末端逐渐收薄，既满足强度要求，又能进一步降低整体重量。支臂上的减重孔位置需要避开应力集中区域，不能设置在支臂根部的应力最大处，孔边缘需要做倒角处理，避免开孔带来的应力集中导致支臂断裂。安装边界方面，该构件的整体外缘由三个支臂的末端端点构成外接圆，安装时需要预留足够的周向空间，避免支臂与周边其他构件发生运动干涉，中心圆柱段的下端面为装配定位面，装配时需要与立柱的轴肩端面紧密贴合，保证轴向定位精度，三个支臂末端的铰接孔需要配套对应直径的铰接销，销与孔的配合选择H8/h7的间隙配合，保证铰接转动灵活无卡滞。在实际使用场景中，

　　这类三爪支撑结构常被用作小型压紧机构的支撑座，三个支臂末端分别连接压紧爪，通过中心立柱的轴向移动带动三个压紧爪同步收拢或张开，实现对工件的同步夹紧，此时需要保证三个支臂的受力均匀，单个支臂的载荷偏差不能超过设计值的10%，否则会出现工件夹偏、夹紧力不足的问题；也可作为设备顶部的管线支撑架，三个支臂末端分别固定管线卡扣，实现多路线缆、气管的周向均匀排布，避免管线缠绕干扰设备运行。建模过程中需要重点关注支臂与中心圆柱的过渡圆角设计，过渡圆角半径不能过小，否则会在连接处产生较大的应力集中，在反复载荷作用下容易出现疲劳断裂，同时所有铰接孔的内表面需要保证足够的粗糙度要求，减少铰接转动时的磨损，延长构件的使用寿命。对于需要轻量化设计的应用场景，还可以在支臂的非受力面开设减重槽，进一步降低构件重量，但需要重新校核开槽后的支臂强度，确保刚度满足使用要求，避免受力后出现过大的形变影响装配精度。
