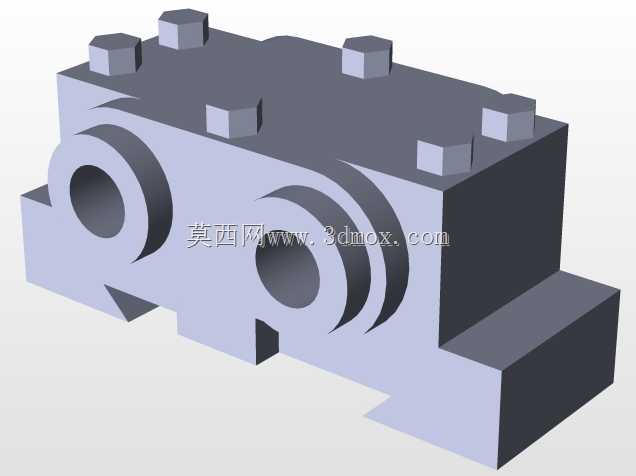

齿轮传动箱体装配结构三维建模

　　这类齿轮传动箱体是动力传递系统里的核心承载构件，常见于中小功率的工业传动场景，比如轻工生产线的输送辊驱动、小型机床的进给传动单元、农用机械的辅助动力输出端，核心作用是为内部啮合的齿轮副、支撑轴承提供封闭的安装空间，同时隔绝外界粉尘、切削液、水汽侵入传动啮合区域，维持齿轮润滑脂或润滑油的清洁度，避免磨粒磨损提前缩短传动件寿命。从结构设计逻辑来看，箱体采用剖分式的基础构型，上盖与下座的结合面经过精加工处理，合箱后通过顶部均布的内六角螺栓实现预紧，螺栓的排布位置特意避开了轴承孔的受力集中区域，每个螺栓的锁紧力可通过扭矩扳手按对角顺序施加，防止合箱后结合面出现局部间隙导致润滑油渗漏。箱体两侧的镗孔是核心安装基准，孔系的同轴度、

　　圆柱度公差直接决定了传动轴的运转平稳性，设计时两个平行镗孔的中心距严格匹配内部啮合齿轮的中心距要求，孔内壁预留了轴承外圈的安装台阶，台阶端面的垂直度公差控制在0.02mm以内，避免轴承安装后出现偏载导致运转发热、噪音过大的问题。箱体底部延伸出的带缺口安装座是整机的固定接口，安装座上的缺口是为了适配现场安装时的T型槽螺栓或者地脚螺栓，安装面的平面度经过铣削加工保证，安装时可通过铜皮垫片调整箱体的水平度，抵消安装基础的平面度误差，避免箱体受迫变形导致内部齿轮啮合间隙异常。在实际装配流程中，需要先将轴承、齿轮轴、调整垫片等零件依次装入下座的轴承孔内，确认齿轮啮合侧隙符合设计要求后，在结合面涂抹密封胶或者加装耐油密封垫，

　　再扣合上盖按顺序锁紧所有连接螺栓，装配完成后需要手动盘动输入轴，检查转动是否顺畅无卡滞，有没有异常的啮合异响，确认无误后再通过箱体上预留的注油孔加注对应标号的润滑油。这类箱体的壁厚设计遵循等强度原则，轴承孔周边的壁厚做了局部加厚处理，承受齿轮啮合带来的径向载荷，其余非受力区域的壁厚适当减薄以控制整体重量，箱体外部的加强筋结构沿着载荷传递方向布置，既提升了箱体的整体刚性，避免镗孔在长期受力后出现变形，又不会过多增加铸件的重量。在三维建模过程中，这类装配结构需要重点关注各个配合面的公差匹配，比如螺栓过孔与螺栓杆的间隙、轴承孔与轴承外圈的过渡配合、结合面的密封结构尺寸，建模时需要提前预留出密封件的安装空间，避免实际装配时出现干涉，

　　同时要考虑铸造工艺的拔模斜度、铸造圆角，避免出现壁厚突变导致铸件产生缩孔、裂纹等缺陷。从现场使用的角度来看，这类箱体的安装边界需要提前核算，底部安装座的螺栓孔间距、输入输出轴的中心高、轴伸端的长度都要和配套的驱动电机、负载端的连接尺寸匹配，避免安装时出现轴系不对中的问题，长期运行过程中，箱体的散热通过外壁与空气的自然对流实现，所以外壁不需要做额外的散热鳍片，依靠平整的外壁面积就能满足中小功率传动的散热需求，维持箱内润滑油的工作温度在合理区间。
