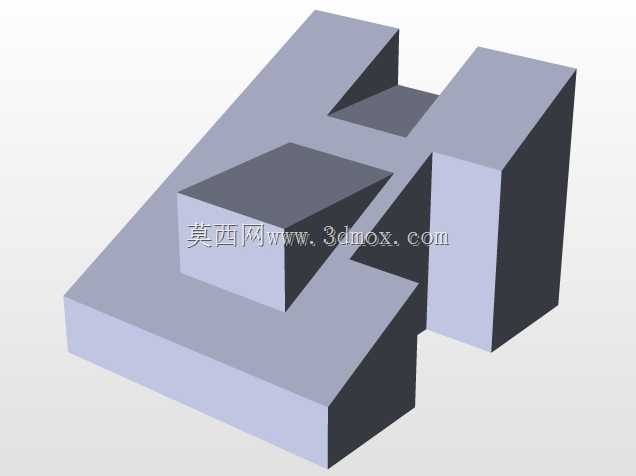

机械结构练习用组合式凸凹块体构件

　　这类块体组合结构常出现在机械结构基础训练、工装定位模块设计、小型夹具嵌合组件的前期方案验证环节，很多刚接触三维结构设计的从业者，都会通过这类带斜切面、凸台嵌合、阶梯落差的块体结构，练习拉伸、切除、拔模、基准面偏移这些基础建模指令的实际运用，同时也能通过建模过程理解实体结构的空间干涉检查逻辑。从实际工业场景来看，这类带精准嵌合结构的块体，常作为非标工装里的定位挡块使用，比如在小型工件的焊接工装、装配工装中，这类带阶梯凸台和斜向让位面的构件，能够同时实现工件的X、Y两个方向的硬限位，斜切面的设计一方面是为了避让工件上的突出结构，避免装配时出现结构干涉，另一方面也能在工件取放时提供导向空间，减少工件与定位块的磕碰划伤。

　　在设计这类构件的时候，首先要明确安装基准面，通常会选择块体底部的大平面作为安装贴合面，这个面的平面度公差需要控制在0.05mm以内，保证安装后构件不会出现倾斜偏移。构件上的凸台结构尺寸需要和对应嵌合槽的尺寸预留合理的配合间隙，如果是用于定位的场景，间隙通常控制在0.02-0.05mm之间，如果是仅作为练习用的结构演示，间隙可以适当放大到0.1-0.2mm，方便观察结构配合关系。斜切面的角度设计需要结合实际避让需求，通常会选择30度、45度或者60度这类常规加工角度，减少后续机加工时的刀具调整难度，避免出现特殊角度带来的加工成本上升。从安装边界来看，这类块体构件的整体外轮廓需要控制在安装工位的预留空间内，

　　通常要在构件最外侧轮廓与周边其他结构之间预留至少10mm的操作空间，方便安装时的螺栓紧固以及后期的维护拆卸。构件上的凸台高度需要根据被定位工件的厚度来确定，通常凸台高度要比工件对应槽位的深度小0.1-0.3mm，保证工件能够完全贴合安装基准面，不会因为凸台过高导致工件安装翘起。在建模过程中，需要先绘制底部的基础块体轮廓，确定整体的长宽高基准，之后再通过拉伸凸台生成上部的凸起结构，随后通过拉伸切除生成中间的让位槽结构，最后通过拔模或者拉伸斜切面的方式生成侧边的斜向结构，整个建模过程需要注意各个特征的先后顺序，避免出现特征建模失败或者实体丢失的情况。另外这类结构也常作为机械制图课程里的识图练习素材，通过三维模型与二维工程图的对应转换，

　　帮助学习者理解三视图的投影规律，掌握斜切面、阶梯结构在二维视图里的线条表达方法，很多企业的新员工结构设计考核里，也会用这类复杂度适中的块体结构，检验建模人员的空间想象能力和基础建模指令的熟练程度。在实际加工这类构件的时候，通常会选用45号钢作为毛坯材料，经过铣削、平面磨、倒角等工序完成加工，如果是用于工装定位的场景，还需要对定位接触面进行淬火处理，提升表面硬度，减少长期使用带来的磨损，保证定位精度的长期稳定。构件的边角位置通常会做C1或者C2的倒角处理，去除加工毛刺，避免安装和使用过程中划伤操作人员，同时也能减少应力集中，提升构件的结构强度。
